Technical

information

ã

Scania CV AB 2002-05

1 (2)

30

126

046

18

TI 18-02 05 09 B

pl

Wzmocnienie obudowy skrzyni biegów pod silnik
wycieraczek

Pojazdy objęte akcją

TI dotyczy autobusów CL 4-ej serii.

Podstawa

Zdarza się, że łożysko na wałku wyjściowym
przesuwa się na zewnątrz, przyczyniając się
do uszkodzenia aluminiowej obudowy.

Rozwiązanie produkcyjne

W produkcji wdrożono nową płytkę.

Rozwiązanie serwisowe

Płytkę, która zapewnia stabilność wałka i
zabezpiecza łożysko przed przesuwaniem
się na zewnątrz, należy wcisnąć na skrzynię
biegów pod silnikiem wycieraczek według
poniższej procedury:

1.

Odkręć układ cięgnowy wycieraczek z
wałka wyjściowego skrzyni biegów.

2.

Zdejmij wspornik silnika wycieraczek.

3.

Zdejmij silnik ze wspornika.

4.

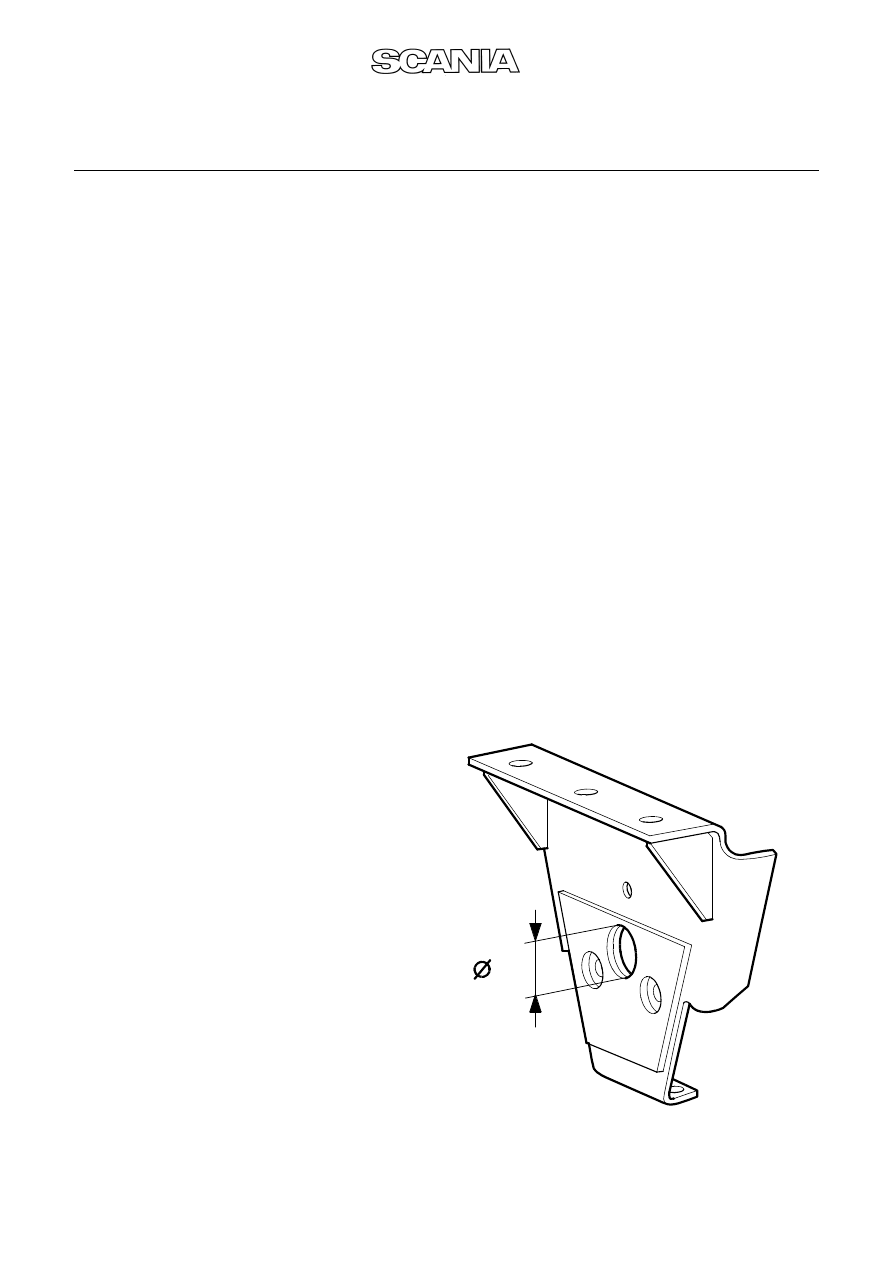

Wywierć otwór 30 mm we wsporniku.

2 (2)

ã

Scania CV AB

TI 18-02 05 09 B pl

5.

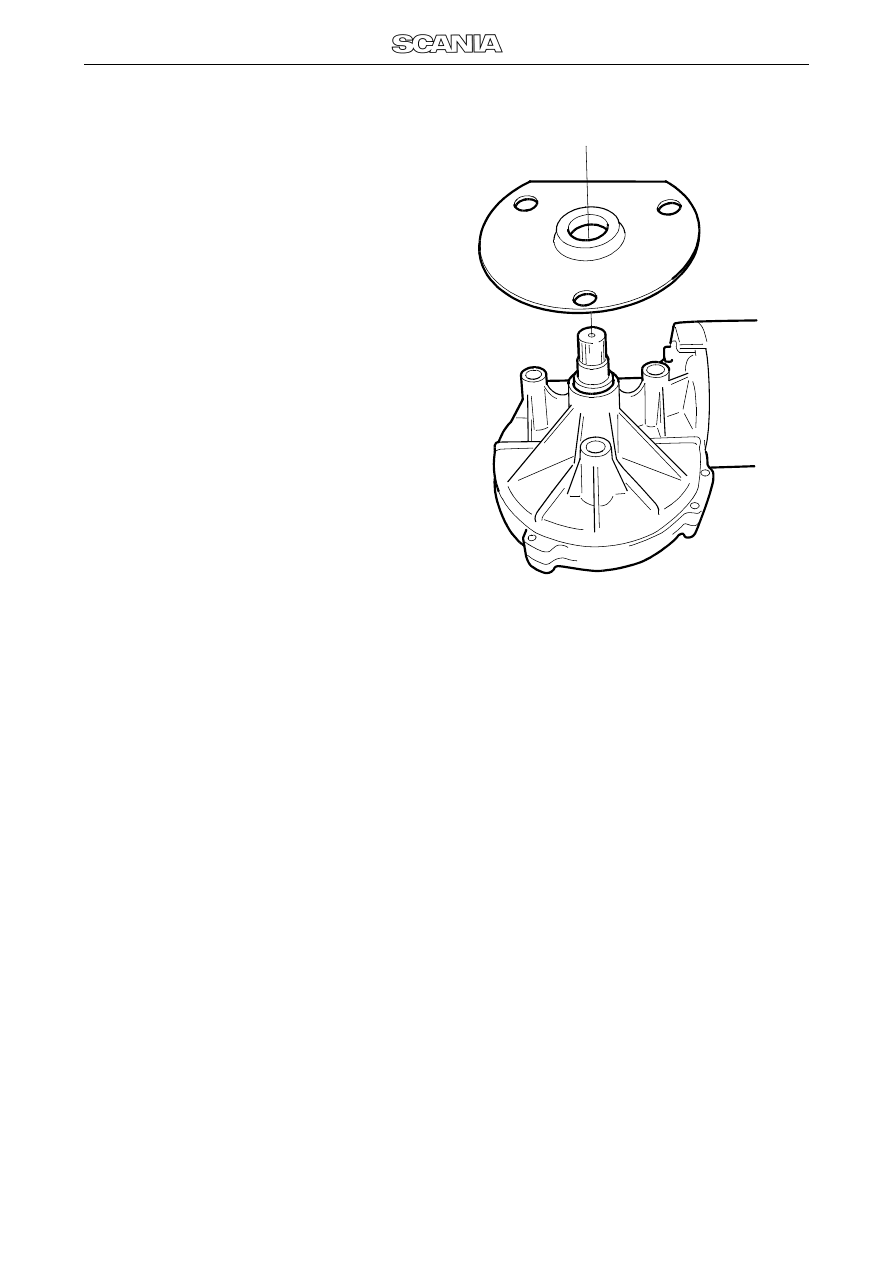

Wciśnij ostrożnie płytkę kołnierzową na
skrzynię biegów.

6.

Przykręć silnik do wspornika.

7.

Załóż z powrotem wspornik i zamocuj
układ cięgnowy.

Zmiana została wdrożona do produkcji od
następujących numerów podwozi:

Części

Autobus

Scania Katrineholm

1 841 908

Opis

Część

wprowadzona

Silnik wycieraczek

1 505 318

Płytka kołnierzowa

1 505 319
