1. WPROWADZENIE

Poradnik będzie Ci pomocny w przyswajaniu wiedzy o wypalaniu przewodów kominowych.
Poradnik ten zawiera:

1. Wymagania wstępne, czyli wykaz niezbędnych umiejętności i wiedzy, które powinieneś

mieć opanowane, aby przystąpić do realizacji tej jednostki modułowej.

2. Cele kształcenia tej jednostki modułowej.
3. Materiał nauczania (rozdział 4) umożliwia samodzielne przygotowanie się do wykonania

ćwiczeń i zaliczenia sprawdzianów. Wykorzystaj do poszerzenia wiedzy wskazaną literaturę
oraz inne źródła informacji. Obejmuje on również:

−

pytania sprawdzające wiedzę niezbędną do wykonania ćwiczeń,

−

ćwiczenia zawierające polecenie, sposób wykonania oraz wyposażenie stanowiska

pracy,

−

sprawdzian postępów, sprawdzający poziom wiedzy po wykonaniu ćwiczeń.

Wykonując sprawdzian postępów powinieneś odpowiadać na pytanie tak lub nie, co oznacza,

że opanowałeś materiał albo nie. Zaliczenie ćwiczeń jest dowodem osiągnięcia umiejętności
określonych w tej jednostce modułowej. Jeżeli masz trudności ze zrozumieniem tematu lub
ćwiczenia, to poproś nauczyciela lub instruktora o wyjaśnienie i ewentualne sprawdzenie, czy
dobrze wykonujesz daną czynność.
4. Zestaw pytań sprawdzających Twoje opanowanie wiedzy i umiejętności z zakresu całej

jednostki. Po przerobieniu materiału spróbuj zaliczyć sprawdzian z zakresu jednostki
modułowej.
Jednostka modułowa: Wypalanie przewodów dymowych i spalinowych, której treści teraz

poznasz jest jednym z modułów koniecznych do zapoznania się z technologią prac
kominiarskich.

Bezpieczeństwo i higiena pracy

W czasie pobytu w pracowni musisz przestrzegać regulaminów, przepisów bhp i higieny

pracy oraz instrukcji przeciwpożarowych, wynikających z rodzaju wykonywanych prac.
Przepisy te poznasz podczas trwania nauki.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4

Schemat układu jednostek modułowych

Moduł 714[02].Z2

Technologia prac kominiarskich

Moduł 714[02].Z2.01

Wykonanie kominiarskich prac

przygotowawczo zakończeniowych

Moduł 714[02].Z2.02

Czyszczenie przewodów kominowych i

czopuchów

Moduł 714[02].Z2.03

Czyszczenie trzonów kuchennych pieców

domowych

Moduł 714[02].Z2.04

Czyszczenie pieców rzemieślniczych

i przemysłowych

Moduł 714[02].Z2.05

Czyszczenie kotłów

Moduł 714[02].Z2.06

Czyszczenie kominów przemysłowych

Moduł 714[02].Z2.07

Wypalanie przewodów dymowych

i spalinowych

Moduł 714[02].Z2.08

Wykonywanie badań przewodów kominowych

Moduł 714[02].Z2.09

Prowadzenie dokumentacji prac kominiarskich

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5

2. WYMAGANIA WSTĘPNE

Przystępując do realizacji programu jednostki modułowej „Wypalanie przewodów

dymowych i spalinowych ” powinieneś umieć:
− posługiwać się podstawowymi pojęciami z zakresu budownictwa,

− posługiwać się dokumentacją techniczną,
− przestrzegać przepisy bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej i ochrony

środowiska,

− magazynować, składować i transportować materiały budowlane,

− stosować przepisy bhp, ochrony ppoż. i przeciwporażeniowej obowiązujące na podczas

wykonywania kominiarskich prac przygotowawczo - zakończeniowych,

− organizować i likwidować stanowisko wykonywania kominiarskich prac przygotowawczo -

zakończeniowych,

− planować kolejność prac kominiarskich,

− stosować zasady poruszania się po dachach płaskich i stromych,
− wchodzić i schodzić z dachów płaskich i stromych,

− stosować zasady poruszania się po różnego rodzaju strychach,

− stosować zasady wchodzenia, schodzenia i wspinania się na wysokie kominy,
− ustawiać się na wysokim kominie,

− zamykać włazy z zachowaniem środków ostrożności,

− zabezpieczać pomieszczenia przed zaprószeniem sadzą,
− przygotowywać i prawidłowo użytkować narzędzia stosowane do prac kominiarskich,

− dobierać narzędzia kominiarskie odpowiednio do rozmiarów przewodów kominowych,

− łączyć końce liny za pomocą wyplatania,
− wykonywać konserwację narzędzi kominiarskich,

− stosować kominiarski sprzęt pomocniczy,

− korzystać z włazów dachowych zwykłych i samoczynnych,
− wykonywać rusztowania do prac kominiarskich,

− zakładać liny na dachy: płaskie, strome, kryte blachą, kryte dachówką,

− sporządzać przedmiary robót z wykorzystaniem dokumentacji,
− sporządzać przedmiary robót z wykorzystaniem pomiarów z natury,

− wykonywać pracę indywidualnie i w zespole,

− stosować zasady prawidłowej gospodarki odpadami,
− stosować zasady obsługi ciągomierza i innych aparatów do mierzenia ciągu,

− stosować zasady obsługi kamery do prześwietlania kominów,

− posługiwać się sygnałami kominiarskimi,
− stosować zasady obsługi anemometru,

− stosować zasady obsługi analizatora spalin,

− stosować zasady obsługi pirometru,
− stosować zasady obsługi manowakuometru,

− stosować zasady obsługi urządzeń do wykrywania gazów,

− wykonywać obmiar prac kominiarskich, rozliczyć robociznę, materiały i sprzęt,
− wykonywać prace zgodnie z zasadami sztuki kominiarskiej.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

6

3. CELE KSZTAŁCENIA

W wyniku realizacji programu jednostki modułowej powinieneś umieć:

− zastosować przepisy bhp, ochrony ppoż. i przeciwporażeniowej obowiązujące na podczas

wypalania przewodów dymowych i spalinowych,

− zorganizować i zlikwidować stanowisko do wypalania przewodów dymowych i

spalinowych,

− ocenić stan techniczny przewodów dymowych i spalinowych,

− zaplanować kolejność prac,

− dobrać narzędzia i sprzęt do wypalania,
− powiadomić o wypalaniu przewodów jednostki straży pożarnej,

− przygotować sprzęt gaśniczy,

− przygotować materiał palny, glinę i wodę,
− przygotować specjalistyczny sprzęt do wypalania,

− zastosować specjalistyczny sprzęt do wypalania,

− wykonać wypalanie kominów,
− wykonać wypalanie kanałów dymowych i spalinowych,

− wykonać wypalanie urządzenia paleniskowego,

− zastosować zasady wypalania przewodów,
− sprawdzić ilość i rodzaj sadzy w kominie,

− ustalić czas trwania wypalania,

− wykonać wypalanie przewodów kominowych odcinkami,
− skontrolować proces wypalania,

− usunąć puchliny powstałe podczas wypalania,

− oczyścić komin po wypalaniu,
− sprawdzić komin po wypalaniu,

− wykonać wypalanie pieców rzemieślniczych,

− wykonać wypalanie pieców przemysłowych,
− sprawdzić piece po wypalaniu,

− wykonać obmiar prac, rozliczyć robociznę, materiały i sprzęt,

− wykonać wypalanie przewodów dymowych i spalinowych zgodnie z zasadami sztuki

kominiarskiej

.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

7

4. MATERIAŁ NAUCZANIA

4.1. Sprzęt i urządzenia do wypalania

4.1.1. Materiał nauczania

Przy spalaniu paliw w kominach i kanałach, do których podłączone są paleniska osadza się

sadza. Najczęściej spotykane są sadze maziste, twarde i szkliste które trudno usunąć
powszechnie stosowaną metodą czyszczenia, za pomocą szczotek wycierowych. W tych
wypadkach kominiarze posługują się metodą wypalania. Niekontrolowane samozapalenie się
sadzy jest wyjątkowo niebezpieczne. Temperatura palącej się sadzy, zwłaszcza szklistej
dochodzi do 1300

°C. Zbyt silnie rozpalone cegły w ścianie komina mogą spowodować pożar,

a rozszerzające się gazy grożą rozerwaniem konstrukcji komina. Towarzyszące temu zawsze
duże iskrzenie może spowodować pożar w najbliższej okolicy.

Bezpieczne wypalanie, bez spowodowania szkód lub innych następstw, gwarantuje

zastosowania odpowiednich narzędzi i sprzętu kominiarskiego takiego jak:
– aparat do wypalania na paliwo płynne,
– butla gazowa o zawartości do 11kg gazu płynnego,
– reduktor ciśnienia,
– wąż gazowy oplatany odpowiednią taśmą metalową,
– głowica kołowa z bocznymi otworami palnika gazowego,
– bęben obrotowy do nawijania węża gazowego,
– kołowrót kominowy wraz z łańcuchem stalowym,
– komplet linowy,
– graca naramienna,
– zmiotka kominiarska,
– przepychacz,
– młotek,
– przecinak,
– radiotelefony .

W celu eliminowania zatkań lub iskrzeń na dachu należy przygotować także:

– kilka kul żeliwnych lub kamieni wielkości kul kominiarskich,
– siatkę lub kosz druciany,
– linę kominiarska z bolcem,
– łańcuch odpowiadający długości przewodu obciążony bolcem lub kulą (rys.1),
– miotłę kominiarska.

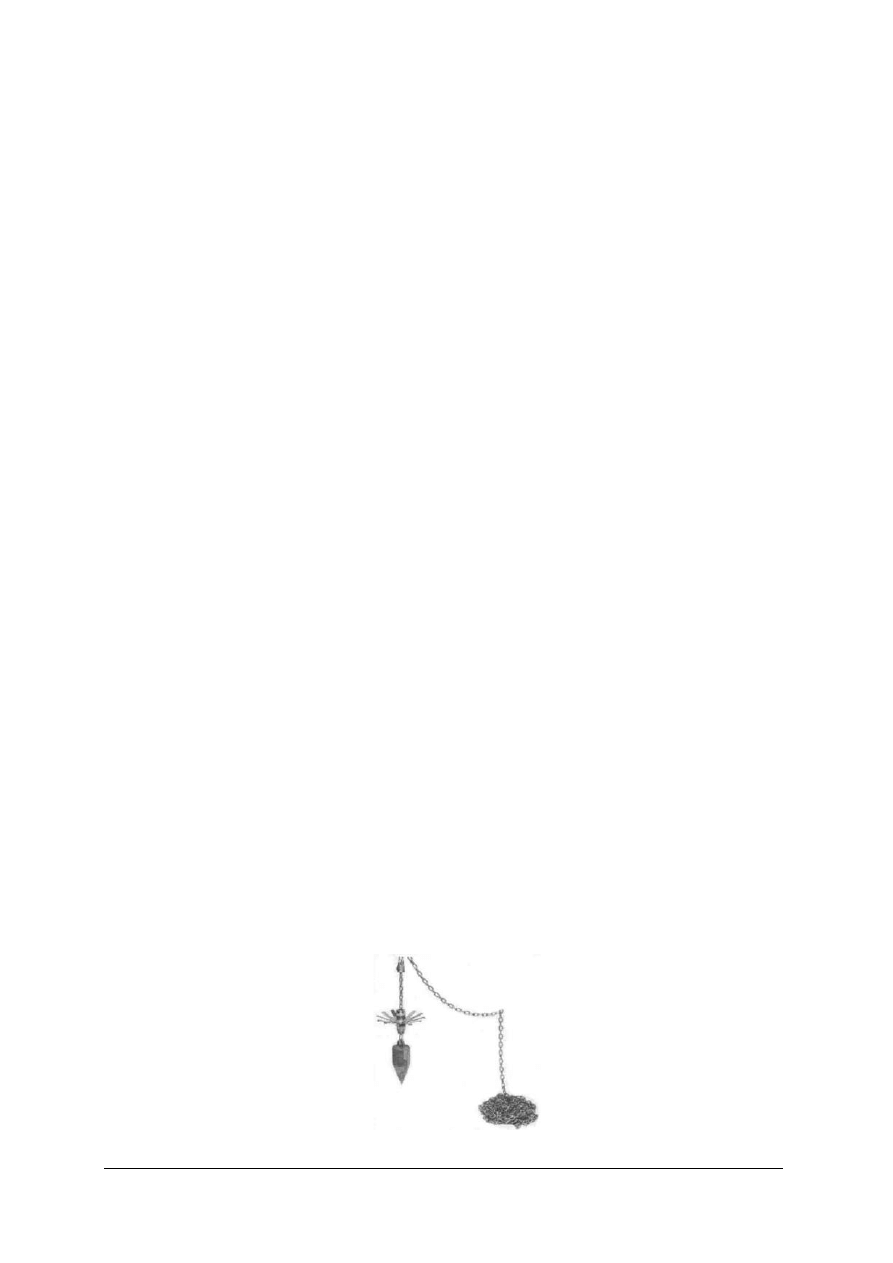

Rys. 1. Zestaw do czyszczenia podczas wypalania sadzy [7].

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8

Prace związane z wypalaniem wymagają szczególnego zabezpieczenia kominiarzy w środki

ochrony osobistej takie jak:
– mundur ze specjalnego atestowanego sukna,
– obuwie robocze,
– nakolanniki,
– kominiarkę ,kapę,
– nałokietniki,
– maskę gazową,
– chusty pyłowe,
– okulary ochronne,
– rękawice żaroodporne,
– szelki zabezpieczające do prac na wysokościach.

Należy również zabezpieczyć środki do udzielania pomocy przedmedycznej, apteczkę wraz

podstawowym wyposażeniem, ze szczególnym uwzględnieniem środków związanych
z poparzeniami oraz do unieruchamiania złamań kończyn i kręgosłupa.

Przy wypalaniu wymagany jest także sprzęt przeciwpożarowy najlepiej wąż gaśniczy do

podłączenia do sieci wodociągowej, gaśnice ewentualnie w zastępstwie można ustawić
pojemniki z wodą i piaskiem, wiadra i łopaty.

4.1.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany wykonania ćwiczeń.

1. Jakie niebezpieczeństwa stwarza paląca się sadza w kominie?
2. Jaką temperaturę osiąga paląca się sadza?
3. Jakie zestaw narzędzi głównych należy przygotować do wykonania wypalania?
4. Jakie zestaw narzędzi pomocniczych należy przygotować do wykonania wypalania?
5. Jakie środki ochrony osobistej powinien posiadać kominiarz wykonujący wypalanie ?
6. Jakie środki pomocy przedmedycznej należy zabezpieczyć przed wypalaniem?
7. Jaki sprzęt przeciwpożarowy należy przygotować przed wypalaniem?

4.1.3. Ćwiczenia

Ćwiczenie 1

Spośród sprzętu ochrony indywidualnej kominiarza wybierz ten, który wykorzystujemy przy

wypalaniu kominów i zademonstruj sposób jego użycia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy,
2) wybrać i nazwać sprzęt ochrony indywidualnej kominiarza przydatny do wypalania

kominów i zademonstrować sposób jego użycia,

3) dla wybranego sprzętu ochrony indywidualnej kominiarza wykonać instrukcję obsługi

uwzględniającą zastosowanie oraz zasady bezpiecznej pracy,

4) zaprezentować efekty swojej pracy,
5) dokonać oceny wykonanej pracy.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

9

Wyposażenie stanowiska pracy:

– mundur ze specjalnego atestowanego sukna,
– obuwie robocze,
– nakolanniki,
– kominiarka (kapa),
– nałokietniki,
– maska gazowa,
– chusty pyłowe,
– okulary ochronne,
– rękawice żaroodporne,
– szelki zabezpieczające do prac na wysokościach,
– środki do utrzymania czystości na stanowisku
– pojemnik na odpady,
– kartki papieru A4,
– długopis,
– przybory kreślarskie,
– literatura z rozdziału 6 poradnika dla ucznia.

Ćwiczenie 2

Spośród narzędzi kominiarskich wybierz i nazwij te, które są potrzebne przy wypalaniu

kominów.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy,
2) zapoznać się z narzędziami i urządzeniami specjalistycznymi i pomocniczymi do

wykonywania wypalania,

3) wybrać i nazwać narzędzia lub urządzenia potrzebne do wypalania kominów ,
4) dla wybranych narzędzi i urządzeń wykonać instrukcję obsługi uwzględniającą zastosowanie

oraz zasady bezpiecznej pracy,

5) zaprezentować efekty swojej pracy,
6) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– wszystkie narzędzia i urządzenia kominiarskie właściwe dla zawodu,
– kartki papieru A4,
– długopis,
– przybory kreślarskie,
– literatura z rozdziału 6 poradnika dla ucznia.

4.1.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) scharakteryzować niebezpieczeństwa które stwarza paląca się sadza w

kominie?

2) dobrać zestaw narzędzi specjalistycznych do wypalania kominów?

3) dobrać zestaw narzędzi pomocniczych wypalania kominów?

4) zastosować sprzęt specjalistyczny do wypalania kominów?

5) Scharakteryzować środki ochrony osobistej kominiarza wykonującego

wypalanie ?

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

10

4.2.Zasady wypalania przewodów kominowych z sadzy

4.2.1. Materiał nauczania

Wypalanie przeprowadza zespól trzyosobowy pod kierownictwem uprawnionego mistrza

kominiarskiego. Dwie osoby obsługują urządzenia wypalające, a trzecia osoba śledzi cały proces
wypalania. Poszczególni pracownicy zespołu obsługi utrzymują ze sobą stały kontakt przez cały
czas wypalania. Czas wypalania komina lub pieca zależy od ilości nagromadzonej sadzy.

Przed podjęciem decyzji o wypalaniu i przed ustaleniem terminu wypalania należy:

– sprawdzić stan techniczny komina i urządzeń z nim związanych,
– skontrolować jego budowę i odporność na wysoką temperaturę,
– sprawdzić ilość sadzy w kominie,
– uzyskać pełną gwarancję, że ewentualne uchybienia lub przeszkody zostaną w terminie

usunięte,

– usunąć od ścian kominowych wszystkie materiały łatwopalne,
– wszelkie zbędne otwory, w tym otwory wycierowe w konstrukcji strychowej należy

zamurować.
Po przeprowadzeniu prac przygotowawczych należy:

– ustalić termin wykonania robót po upewnieniu się, że wypalanie może się odbyć bez

przeszkód oraz w sprzyjających i bezpiecznych warunkach,

– o terminie i miejscu wypalania powiadomić miejscowy organ straży pożarnych oraz służbę

porządku publicznego,

– zdemontować nasady kominowe,
– w dniu wypalania przed rozpoczęciem robót upewnić się, czy wydane poprzednio zalecenia

zostały w pełni zrealizowane oraz czy nie zaszły dodatkowe okoliczności utrudniające lub
uniemożliwiające prawidłowy przebieg robót w bezpiecznych warunkach

,

– ewentualnie nowo powstałe przeszkody usunąć i zabezpieczyć dostęp do wszystkich

poszczególnych odcinków lub części komina albo innego przeznaczonego do wypalania
urządzenia,

– zapewnić dostęp przez cały czas wypalania do wszystkich mieszkań i pomieszczeń

użytkowych i nieużytkowych przez które prowadzi przewód kominowy,

– na powierzchnię dachu wyprowadzić wąż gaśniczy podłączony do sieci wodociągowej,

a w szczególnych miejscach zagrożonych ustawić odpowiednie gaśnice,

– w zastępstwie wyżej wymienionego sprzętu ustawić pojemniki z wodą i piaskiem, wiadra,

łopaty i tłumice,

– przygotować odpowiednią ilość zaprawy glinianej lub wapienno-piaskowej wraz z cegłami

i podstawowymi narzędziami murarskimi, ponieważ

mogą powstać pęknięcia ścian

kominowych lub wymagane będą inne zabezpieczenia poprzednio nie przewidziane.

Wyróżniamy dwie metody wypalania kominów:

1. Tradycyjne wypalanie przewodów kominowych od ich podstawy poprzez dolne drzwiczki

wycierowe

w kierunku wylotu kominowego. Przy tej metodzie paląca się niemal

jednocześnie, nagromadzona w przewodzie sadza, szczególnie szklista na całej wysokości
komina może wytwarzać temperaturę przekraczającą granicę bezpieczeństwa. Powoduje to
czasami uszkodzenie konstrukcji komina.

Duża ilość nagromadzonych w kominie sadzy lub

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

11

jednoczesne palenie się sadzy na dłuższych odcinkach, może doprowadzić do dużego
iskrzenia, a często do tzw. zalania się komina.

2. Wypalanie odbywające się odcinkami począwszy od górnej kondygnacji. Bezpieczniejsze od

wypalania od dołu.

Do tradycyjnego wypalania kominów używa się paliwa stałego najczęściej drewna

sosnowego lub świerkowego. Do wypalania paliwem płynnym, zazwyczaj naftą służy specjalnie
w tym celu skonstruowany aparat, w skład którego wchodzi: pojemnik z pompą, manometrem i
wentylem bezpieczeństwa, wąż o wytrzymałości ciśnienia powyżej 6 atm oraz
metalowa końcówka węża z zaworem i dyszą.

Wypalanie kominów gazem płynnym odcinkami od góry odbywa się według następującej

kolejności:
– ustawienie kołowrotu na głowicy komina,
– opuszczenie do podstawy komina łańcucha stalowego,
– przymocowanie do łańcucha głowicy palnikowej,
– wyciągnięcie do wylotu komina głowicy wraz z wężem zwisającym w przewodzie

kominowym,

– podłączenie węża do butli gazowej, która znajduje się poza budynkiem,
– po otwarciu zaworu gazowego i zapaleniu gazu przeprowadza się regulację ciśnienia,

dostosowując płomień do światła przekroju kominowego,

– wypalanie ścian kominowych przez stopniowe, wolne opuszczanie palnika i jednoczesne

wyciąganie przez dolny otwór opadającego węża gazowego,

– usuwanie na bieżąco opadającej spalonej sadzy i żaru.

Wypalanie przebiega według następujących zasad:

1. Podczas wypalania na dachu oraz w miejscu rozpalania u podstawy komina lub danej

kondygnacji w wypadku odcinkowego wypalania znajduje się stale co najmniej jedna osoba.
Stale znajdujący się na dachu pracownik obserwuje dym wydobywający się z przewodu
kominowego. Mistrz kominiarski na bieżąco kontroluje wypalany komin na całej jego
długości.

2. Począwszy od zapalenia sadzy w kominie za pomocą zapalonego poprzednio paliwa lub aż

do ukończenia wypalania, należy bezustannie śledzić cały jego proces, zwracając baczną
uwagę na rysujące się ujemne skutki lub zagrożenia.

3. Przewody kominowe posiadające załamania oraz wyjątkowo wysokie wypala się odcinkami

lub kondygnacjami rozpoczynając od góry.

4. Jeżeli dym wychodzi z przewodu równomiernie i szybko, oznacza to, że wypalanie

przebiega prawidłowo. Natomiast jeżeli dym wychodzi wolno i kłębi się, zachodzi obawa,
że paląca się sadza zaczyna zatykać przewód. Sadza pod wpływem wysokiej temperatury
powiększa swoją objętość dwukrotnie i więcej, a tym samym może zatkać zalać cały
przewód.

5. Początkowe objawy zalewania się przewodu likwiduje się wrzuceniem do wnętrza jednej

lub więcej kul kominiarskich albo kamieni. Przy powtarzającym się zatykaniu należy
opuścić w

przewodzie łańcuch obciążony większą bolcem lub kulą kominiarską.

Podciąganie i opuszczanie w odstępach łańcucha likwiduje zalewanie w zalążku. Powstałe
przez ewentualną nieuwagę zatkanie przewodu likwiduje się za pomocą bolca,
a w ostateczności przez wykucie otworu na wysokości przewodu kominowego poprzednio
ustalonej.

6. Gdy komin zaczyna wyrzucać większe cząstki żarzącej się sadzy, należy go przykryć

drucianą siatką ochronną. Wyrzucane na dach cząstki palącego się materiału należy
natychmiast ugasić przy użyciu sprzętu i środków przygotowanych wcześniej.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

12

7. Ewentualne, powstałe w trakcie procesu wypalania pęknięcia powodujące szczeliny

powyżej 3 mm w zewnętrznych ścianach kominowych, należy natychmiast likwidować
przez uszczelnianie zaprawą glinianą.

8. Sadzę w przewodzie kominowym podpala się tak długo, aż ogień osiągnie wylot przewodu

kominowego, przy paleniu się sadzy do wylotu włącznie.

9. Zaprzestanie iskrzenia, dymienia i stopniowe obniżanie się temperatury w przewodzie

kominowym dowodzi, że komin został wypalony na całej jego długości.

10. Całkowite ostygnięcie wypalanego urządzenia grzewczo-kominowego upoważnia

pracowników zespołu obsługi do opuszczenia miejsca pracy.

4.2.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany wykonania ćwiczeń.

1. Z ilu osób składa się zespół przeprowadzający wypalanie kominów?
2. Jakie funkcje pełnią pracownicy zespołu przeprowadzającego wypalanie kominów?
3. Wymień działania przygotowawcze i profilaktyczne jakie należy podjąć przed wypalaniem?
4. Jakie znasz metody wypalania kominów ?
5. Na czym polega wypalanie kominów metodą tradycyjną?
6. Jak odbywa się wypalanie kominów metodą tradycyjną?
7. Na czym polega wypalanie kominów odcinkami od góry?
8. Jak przebiega wypalanie kominów odcinkami od góry?
9. Kiedy możemy opuścić miejsce pracy przy wypalaniu kominów?

4.2.3. Ćwiczenia

Ćwiczenie 1

Na podstawie informacji zawartych materiałach nauczania przygotuj plan działania

związany z wypalaniem komina murowanego o wysokości 6m metodą tradycyjną.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy,
2) zapoznać się z zasadami wypalania kominów metodą tradycyjną,
3) wypisać działania które należy przeprowadzić przed rozpoczęciem wypalania ,
4) wypisać kolejne czynności przygotowawcze związane z wypalaniem kominów ,
5) wypisać narzędzia, sprzęt i urządzenia kontrolno pomiarowe niezbędne do wykonania

działania,

6) wypisać środki ochrony osobistej kominiarza niezbędne do wykonania działania,
7) wypisać środki zabezpieczenia przeciwpożarowego niezbędne do wykonania działania,
8) zredagować treść zawiadomienia straży pożarnej i służb porządkowych,
9) zaprezentować efekty swojej pracy,
10) dokonać oceny ćwiczenia.

Wyposażenie stanowiska pracy:

– kartki papieru A4,
– długopis,
– ołówki twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

13

Ćwiczenie 2

Wykonaj wypalanie komina odcinkami od góry.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

3) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
4) dobrać środki ochrony indywidualnej,
5) zorganizować stanowisko pracy ,
6) dobrać materiały potrzebne przy wypalaniu komina ,
7) wykonać wypalanie komina odcinkami od góry zgodnie z zasadami sztuki kominiarskiej,
8) uporządkować stanowisko pracy,
9) wykonać obmiar robót,
10) rozliczyć materiały robociznę i sprzęt,
11) zaprezentować efekty swojej pracy,
12) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– butla gazowa o zawartości do 11kg gazu płynnego z reduktorem ciśnienia,
– wąż gazowy oplatany odpowiednią taśmą metalową,
– głowica kołowa z bocznymi otworami palnika,
– bęben obrotowy do nawijania węża gazowego,
– kołowrót kominowy wraz z łańcuchem stalowym,
– klucze kominiarskie,
– komplet linowy,
– latarka bateryjna
– graca naramienna,
– zmiotka kominiarska,
– przepychacz,
– młotek,
– przecinak,
– radiotelefony .
– kilka kul żeliwnych lub kamieni wielkości kul kominiarskich,
– siatka lub kosz druciany,
– lina kominiarska z bolcem,
– łańcuch odpowiadający długości przewodu obciążony bolcem lub kulą (rys1),
– miotłę kominiarska,
– zmiotka,
– gaśnica,
– worek na sadzę,
– kielnie pojemniki na zaprawę,
– glina,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

14

Ćwiczenie 3

Wykonaj wypalanie komina murowanego metodą tradycyjną

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

3) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
4) dobrać środki ochrony indywidualnej,
5) zorganizować stanowisko pracy ,
6) dobrać materiały potrzebne przy wypalaniu komina ,
7) wykonać wypalanie komina odcinkami od dołu zgodnie z zasadami sztuki kominiarskiej,
8) uporządkować stanowisko pracy,
9) wykonać obmiar robót,
10) rozliczyć materiały robociznę i sprzęt,
11) zaprezentować efekty swojej pracy,
12) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– klucze kominiarskie,
– paliwo stałe drewno sosnowe lub świerkowe ,
– komplet linowy,
– latarka bateryjna,
– graca naramienna,
– zmiotka kominiarska,
– przepychacz,
– młotek,
– przecinak,
– radiotelefony .
– kilka kul żeliwnych lub kamieni wielkości kul kominiarskich,
– siatka lub kosz druciany,
– lina kominiarska z bolcem,
– łańcuch odpowiadający długości przewodu obciążony bolcem lub kulą,
– miotła kominiarska,
– zmiotka,
– gaśnica,
– worek na sadzę,
– kielnie pojemniki na zaprawę,
– glina,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

Ćwiczenie 3

Wykonaj wypalanie komina murowanego odcinkami od góry

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

15

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

3) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
4) dobrać środki ochrony indywidualnej,
5) zorganizować stanowisko pracy ,
6) dobrać materiały potrzebne przy wypalaniu komina ,
7) wykonać wypalanie komina odcinkami od dołu zgodnie z zasadami sztuki kominiarskiej,
8) uporządkować stanowisko pracy,
9) wykonać obmiar robót,
10) rozliczyć materiały robociznę i sprzęt,
11) zaprezentować efekty swojej pracy,
12) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– klucze kominiarskie,
– zestaw do wypalania gazem płynnym,
– komplet linowy,
– latarka bateryjna,
– graca naramienna,
– zmiotka kominiarska,
– przepychacz,
– młotek,
– przecinak,
– radiotelefony .
– kilka kul żeliwnych lub kamieni wielkości kul kominiarskich,
– siatka lub kosz druciany,
– lina kominiarska z bolcem,
– łańcuch odpowiadający długości przewodu obciążony bolcem lub kulą,
– miotła kominiarska,
– zmiotka,
– gaśnica,
– worek na sadzę,
– kielnie pojemniki na zaprawę,
– glina,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

Ćwiczenie 4

Wykonaj wypalanie komina stalowego odcinkami od góry

Sposób wykonania ćwiczenia

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

3) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
4) dobrać środki ochrony indywidualnej,
5) zorganizować stanowisko pracy ,
6) dobrać materiały potrzebne przy wypalaniu komina ,
7) wykonać wypalanie komina odcinkami od dołu zgodnie z zasadami sztuki kominiarskiej,
8) uporządkować stanowisko pracy,
9) wykonać obmiar robót,
10) rozliczyć materiały robociznę i sprzęt,
11) zaprezentować efekty swojej pracy,
12) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– klucze kominiarskie,
– zestaw do wypalania gazem płynnym,
– komplet linowy,
– latarka bateryjna,
– graca naramienna,
– zmiotka kominiarska,
– przepychacz,
– radiotelefony .
– kilka kul żeliwnych gumowanych,
– siatka lub kosz druciany,
– lina kominiarska z bolcem,
– łańcuch odpowiadający długości przewodu obciążony bolcem lub kulą,
– miotła kominiarska,
– zmiotka,
– gaśnica,
– worek na sadzę,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

4.2.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) scharakteryzować zespół przeprowadzający wypalanie kominów?

2) określać działania przygotowawcze i profilaktyczne jakie należy podjąć przed

wypalaniem?

3) scharakteryzować metody wypalania kominów?

4) wykonywać wypalanie kominów metodą tradycyjną?

5) wykonywać wypalanie kominów metodą odcinkami od góry?

6) zastosować zasady wypalania przewodów?

7) skontrolować proces wypalania?

8) wykonać wypalanie kanałów dymowych i spalinowych?

9) wykonywać wypalanie kominów metodą odcinkami od góry?

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

17

4.3.Zasady wypalania palenisk i wędzarń z sadzy

4.3.1. Materiał nauczania

Wypalanie palenisk i wędzarń przeprowadza uprawniony kominiarz.
Przed podjęciem decyzji o wypalaniu i przed ustaleniem terminu wypalania należy:

– zapoznać się z instrukcją obsługi i eksploatacji paleniska lub wędzarni,
– sprawdzić stan techniczny paleniska lub wędzarni,
– skontrolować jego budowę i odporność na wysoką temperaturę,
– określić ilość sadzy,
– przygotować palenisko lub wędzarnie do wypalania zabezpieczając według wskazań

producenta.
Po przeprowadzeniu prac przygotowawczych:

– należy ustalić termin wykonania robót po upewnieniu się, że wypalanie może się odbyć bez

przeszkód oraz w sprzyjających i bezpiecznych warunkach,

– usunąć od urządzenia wszystkie materiały łatwopalne na bezpieczną odległość,
– przy dużych paleniskach o terminie i miejscu wypalania korzystnie jest powiadomić

miejscowy organ straży pożarnych,

– w dniu wypalania przed rozpoczęciem robót upewnić się, czy wydane poprzednio zalecenia

zostały w pełni zrealizowane oraz czy nie zaszły dodatkowe okoliczności utrudniające lub
uniemożliwiające prawidłowy przebieg robót w bezpiecznych warunkach

,

– ewentualnie nowo powstałe przeszkody usunąć i zabezpieczyć dostęp do wszystkich

poszczególnych elementów przeznaczonego do wypalania urządzenia,

– zabezpieczyć sprzęt pożarowy odpowiedni do zakresu prac związanych z wypalaniem,
– przygotować odpowiednią ilość materiałów i narzędzi, które mogą być potrzebne do

naprawy palenisk i wędzarń podczas wypalaniu.

Wypalanie palenisk i wędzarń przebiega według następujących zasad:

1. Usuwanie sadzy szklistej z komory wędzarnianej i palenisk odbywa się poprzez gracowanie

ścian.

2. W wypadkach uzasadnionych sadzę szklistą usuwa się przez wypalanie za pomocą aparatu

do wypalania paliwem płynnym, naftowej lampy lutowniczej lub palnika z gazem płynnym
zasilanym z butli.

3. Przed wypalaniem należy usunąć wszelkie przedmioty łatwopalne oraz te, które mogłyby

przeszkadzać w swobodnym poruszaniu się w komorze.

4. Wypalanie komory wędzarnianej lub palenisk może nastąpić po uprzednim usunięciu sadzy

szklistej z przewodu kominowego i kanału połączeniowego.

5. Wypalanie należy rozpocząć od miejsca położonego tuż przy wlocie do komina, następnie

wypala się sufit oraz ściany boczne w kierunku od góry ku dołowi.

6. Wypalanie drzwi komory pozostawia się na koniec.
7. Po wypaleniu wędzarni lub palenisk pozostałą sadzę należy zeskrobać gracą naramienną

lub inną, dostosowaną do tych celów. Ściany wędzarni lub palenisk można pokryć
rozrzedzoną zaprawą gliniano-piaskową, co ułatwia następne gracowanie.

8. Dopiero całkowite ostygnięcie wypalanego paleniska lub wędzarni upoważnia pracowników

zespołu obsługi do opuszczenia miejsca pracy.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

18

4.3.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany wykonania ćwiczeń.

1. Jakie narzędzia i sprzęt potrzebne będą przy wypalaniu palenisk i wędzarń ?
2. Jak przebiega wypalanie wędzarń lub palenisk?
3. Kiedy możemy opuścić miejsce pracy przy wypalaniu urządzeń grzewczo?

4.3.3. Ćwiczenia

Ćwiczenie 1

Wykonaj wypalanie paleniska kotła

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) zapoznać się z instrukcją obsługi i eksploatacji kotła,
3) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

4) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
5) dobrać środki ochrony indywidualnej,
6) zorganizować stanowisko pracy ,
7) dobrać materiały potrzebne przy wypalaniu palenisk,
8) wykonać wypalanie paleniska zgodnie z zasadami sztuki kominiarskiej,
9) uporządkować stanowisko pracy,
10) wykonać obmiar robót,
11) rozliczyć materiały robociznę i sprzęt,
12) zaprezentować efekty swojej pracy,
13) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– klucze kominiarskie,
– latarka bateryjna
– graca naramienna,
– zmiotka kominiarska,
– młotek,
– przecinak,
– miotła kominiarska,
– zmiotka,
– inne narzędzia związane ze specyfiką urządzenia,
– gaśnica,
– worek na sadzę,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

19

Ćwiczenie 2

Wykonaj wypalanie wędzarni.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) przeprowadzić działania przygotowawcze przed rozpoczęciem wypalania,
2) zapoznać się z instrukcją obsługi i eksploatacji wędzarni,
3) sporządzić plan działania uwzględniający kolejne czynności oraz niezbędne materiały

i narzędzia,

4) określić zagrożenia bhp i pożarowe związane z wykonywaniem tego zadania,
5) dobrać środki ochrony indywidualnej,
6) zorganizować stanowisko pracy ,
7) dobrać materiały potrzebne przy wypalaniu wędzarni,
8) wykonać wypalanie wędzarnia zgodnie z zasadami sztuki kominiarskiej,
9) uporządkować stanowisko pracy,
10) wykonać obmiar robót,
11) rozliczyć materiały robociznę i sprzęt,
12) zaprezentować efekty swojej pracy,
13) dokonać oceny wykonanej pracy.

Wyposażenie stanowiska pracy:

– klucze kominiarskie,
– latarka bateryjna
– graca naramienna,
– zmiotka kominiarska,
– młotek,
– przecinak,
– miotła kominiarska,
– zmiotka,
– inne narzędzia związane ze specyfiką urządzenia,
– gaśnica,
– worek na sadzę,
– pojemniki na odpady,
– środki ochrony osobistej,
– kartki papieru formatu A4,
– długopis ,ołówek twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

Ćwiczenie 3

Na podstawie informacji zawartych materiałach nauczania instrukcji producenta przygotuj

plan działania związany z wypalaniem dowolnego pieca przemysłowego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy,
2) zapoznać się z instrukcją użytkowania i wypalania danego pieca,
3) wypisać działania które należy przeprowadzić przed rozpoczęciem wypalania ,
4) wypisać kolejne czynności przygotowawcze związane z wypalaniem pieców ,

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

20

5) wypisać narzędzia, sprzęt i urządzenia kontrolno pomiarowe niezbędne do wykonania

działania,

6) wypisać środki ochrony osobistej kominiarza niezbędne do wykonania działania,
7) wypisać środki zabezpieczenia przeciwpożarowego niezbędne do wykonania działania,
8) zaprezentować efekty swojej pracy,
9) dokonać oceny ćwiczenia.

Wyposażenie stanowiska pracy:

– kartki papieru A4,
– długopis,
– ołówki twardości HB,
– literatura z rozdziału 6 poradnika dla ucznia.

4.3.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) określić działania przygotowawcze i profilaktyczne jakie należy podjąć przed

wypalaniem wędzarni i palenisk?

2) scharakteryzować narzędzia do wypalania wędzarń lub palenisk?

3) wypalać wędzarnie i paleniska rzemieślnicze?

4) wypalać piece przemysłowe?

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

21

4.4. Zasady sprawdzania przewodów kominowych po wypalaniu

4.4.1. Materiał nauczania

Po wykonaniu wypalania należy:

– gruntownie oczyścić przewody kominowe, łączniki lub paleniska z wypalonej sadzy i żużla

wykorzystując grace, łyżki kominiarski, zmiotkę itd,

– usunąć puchliny powstałe podczas wypalania,
– sprawdzić stan techniczny komina po wypalaniu,
– w pełni przywrócić poprzedni stan techniczny i stan używalności danego urządzenia,
– usunąć wszelkie ujemne skutki powstałe w wyniku wypalania,
– zamurować wykonane przed wypaleniem otwory oraz powstałe w trakcie wypalania

szczeliny i rysy w ścianach kominowych,

– poinformować właściciela lub zarządcę budynku oraz użytkowników danych pomieszczeń

o powstałych większych uszkodzeniach, które mogą mieć wpływ na prawidłowe i bezpieczne
użytkowanie komina lub palenisk,

– o zakończeniu wypalania powiadomić wszystkich zainteresowanych, w szczególności osoby

i służby współdziałające w procesie bezpiecznego przebiegu robót.
Stan techniczny komin po wypalaniu sprawdzamy kontrolując:

– drożność kanału za pomocą z kuli o średnicy mniejszej od przekroju przewodu o 20mm,

kompletu linowego ze specjalnym krążkiem zastępującym szczotki lub detektora
kominowego,

– wypełnienie spoin określana poprzez obserwację zewnętrznych powierzchni przewodów,
– szczelność poprzez spalanie zapałek , świec dymowych lub kamery kominowej
– prawidłowe działanie uzbrojenia kominów sprawdzamy wzrokowo oraz próbę zamknięcia,

otwarcia, obruszania itp,

– prawidłowe podłączenie palenisk ,
– ciąg komina kominowy sprawdzany jest za pomocą anemometru skrzydełkowego lub innych

ciagomierzy,

– prawidłowe wykonanie połączeń i zamocowań, które kontrolujemy wzrokowo i poprzez

próbę obruszania ,

– elementy zabezpieczające takie jak ławy kominiarskie, włazy, drabiny i poręcze.

Przy obmiarze robót kominiarskich określamy:

– długość komina,
– wielkość paleniska lub wędzarni,
– ilość i wielkość wykonanych i zamurowanych otworów,
– ilość innych prac.

Przyczyny zawilgocenia kominów

– używanie paliw o dużej zawartości wody oraz paliw płynnych
– usytuowaniu kominów narażonych na szybkie oziębienie, przy ścianach zewnętrznych,
– brak izolacji komina
– słaby ciąg kominowy,
– wady konstrukcyjne komina,
– niewłaściwa obsługa paleniska.

Zawilgocenie komina powoduje przesiąkanie wilgoci przez ściany kominowe, niszczenie

murów i tynków, plamy na zewnętrznych ścianach kominowych oraz nieprzyjemne zapachy

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

22

w pomieszczeniach. Zawilgocenie to można usunąć przez wysuszanie. Polega ono na tym, że
zawilgocony komin ogrzewa się dopóty, dopóki wilgoć z niego nie wyparuje. Przed
przystąpieniem do wysuszania należy ustalić przyczynę zawilgocenia następnie podjąć działania
w celu niedopuszczenia do ponownego zjawiska.

Suszenie kominów jest analogiczne do wypalania i przebiega w następującej kolejności:

– roboty przygotowawcze, zabezpieczające i czynności profilaktyczne,
– przygotowanie sprzętu i urządzeń,
– wysuszanie tak jak wypalanie sposobem tradycyjnym lub za pomocą urządzenia do

wypalania gazem,

– Oczyszczenie i sprawdzenia komina po wysuszaniu.

W wypadku wysuszania przewodu usytuowanego w grupie kominowej należy objąć

wysuszaniem również przyległe przewody, które w przeważających wypadkach bywają także
zawilgocone.

4.4.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany wykonania ćwiczeń.

1. Jakie czynności wykonuje się po wypalaniu?
2. Co kontrolujemy sprawdzając stan techniczny komina po wypalaniu?
3. Co określamy wykonując obmiar robót?
4. Jakie są przyczyny zawilgocenia komina?
5. Jak przebiega suszenie komina?

4.4.3. Ćwiczenia

Ćwiczenie 1

Na podstawie informacji zawartych materiałach nauczania wykonaj instrukcję postępowania

po zakończeniu wypalania komina murowanego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy do wykonania ćwiczenia,
2) zapoznać się z zasadami postępowania po wypalaniu kominów,
3) wypisać kolejne konieczne czynności po wypalaniu kominów,
4) wypisać kolejne czynności po wypalaniu kominów,
5) wykonać obmiar prac,
6) rozliczyć robociznę, materiały i sprzęt
7) zaprezentować efekty swojej pracy,
8) dokonać oceny ćwiczenia.

Wyposażenie stanowiska pracy:

– kartki papieru A3,
– długopis,
– ołówki twardości HB,
– gumka,
– literatura z rozdziału 6poradnika dla ucznia.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

23

Ćwiczenie 2

Na podstawie informacji zawartych materiałach nauczania wykonaj instrukcję postępowania

po zakończeniu wypalania komina stalowego .

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zorganizować stanowisko pracy do wykonania ćwiczenia,
2) zapoznać się z zasadami postępowania po wypalaniu kominów,
3) wypisać kolejne konieczne czynności po wypalaniu kominów,
4) wypisać kolejne czynności po wypalaniu kominów,
5) wykonać obmiar prac,
6) rozliczyć robociznę, materiały i sprzęt
7) zaprezentować efekty swojej pracy,
8) dokonać oceny ćwiczenia.

Wyposażenie stanowiska pracy:

– kartki papieru A3,
– długopis,
– ołówki twardości HB,
– gumka,
– literatura z rozdziału 6 poradnika dla ucznia.

4.4.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) usunąć puchliny powstałe podczas wypalania?

2) oczyścić komin po wypalaniu?

3) sprawdzić komin po wypalaniu?

4) sprawdzić piece po wypalaniu?

5) scharakteryzować proces suszenia kominów??

6) wykonać obmiar prac, rozliczyć robociznę, materiały i sprzęt?

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

24

5.SPRAWDZIAN OSIĄGNIĘĆ

Instrukcja dla ucznia

1. Przeczytaj uważnie instrukcję.

2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.

3. Zapoznaj się z zestawem zadań testowych.

4. Dodatkowo otrzymałeś oddzielną kartkę na brudnopis, ponieważ w niektórych pytaniach

musisz dokonać obliczeń.

5. Test zawiera 21 zadań dotyczących wypalania przewodów dymowych i spalinowych. Są to

zadania wielokrotnego wyboru i tylko jedna odpowiedź jest prawidłowa.

6. Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi, prawidłową odpowiedź zaznacz

X (w przypadku pomyłki należy błędną odpowiedź zaznaczyć kółkiem, a następnie

ponownie zakreślić odpowiedź prawidłową).

6. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.

7. Kiedy udzielenie odpowiedzi będzie Ci sprawiało trudność, wtedy odłóż jego rozwiązanie

na później .

8. Na rozwiązanie testu masz 45 min.

Powodzenia

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

25

ZESTAW ZADAŃ TESTOWYCH

1. Wypalanie kominów ma na celu:

a) spalenie sadzy,
b) wygrzanie komina,
c) uszczelnienie komina,
d) wytworzenie ciągu kominowego.

2. Temperatura palącej się sadzy dochodzi do:

a) 800

°C,

b) 1000

°C,

c) 1300

°C,

d) 2000

°C.

3. O terminie wypalania należy powiadomić:

a) pogotowie ratunkowe,
b) pogotowie energetyczne,
c) straż pożarną,
d) pogotowie gazowe.

4. Przy wypalaniu wszelkie zbędne otwory należy:

a) zamurować,
b) uszczelnić szmatami,
c) uszczelnić papierem,
d) pozostawić otwarte.

5. Wpalanie kominów dokonywane jest przez zespół składający się z co najmniej z:

a) 2 osób,
b) 3 osób,
c) 4 osób,
d) 5 osób.

6. Płomień palnika wypalającego dopasowuje się do:

a) przekroju komina,
b) temperatury na zewnątrz,
c) wysokości komina,
d) rodzaju materiału z jakiego wykonano komin.

7. Przy zalewaniu się komina należy do niego wrzucić:

a)

worki z wodą ,

b)

papier,

c)

kamienie kule kominiarskie,

d)

koc gaśniczy.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

26

8. Wypalanie tradycyjne wykonuje się używając:

a) koksu,
b) węgla,
c) torfu,
d) drewna.

9. Sadza pod wpływem wysokiej temperatury:

a) zwiększa swoja objętość,
b) zmniejsza swoją objętość,
c) nie zmienia objętości,
d) skrapla się.

10. 100

°C to:

a) 100K,
b) 273K,
c) 373K,
d) 200K.

11. Wypalanie tradycyjne zaczyna się od:

a) dołu komina,
b) od góry komina,
c) środka komina,
d) raz z góry raz z dołu.

12. Gdy komin zaczyna wyrzucać większe cząstki żarzącej się sadzy należy:

a) zatkać od góry,
b) przykryć go druciana siatka ochronna,
c) zalać wodą,
d) przykryć blachą.

13. Jeżeli podczas wypalania dym wolno wychodzi i kłębi się oznacza to że:

a) wypalanie zakończyło się powodzeniem,
b) sadza zatyka przewód,
c) należy bardziej intensywniej wypalać,
d) otworzyć drzwiczki wycierowe.

14. Ewentualne szczeliny i pęknięcia należy likwidować gdy ich wymiar przekracza:

a) 1mm,
b) 3mm,
c) 5mm,
d) 10mm.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

27

15. Zaprzestanie iskrzenia, dymienie i stopniowe obniżanie się temperatury przewodzie w

kominowym oznacza że:
a) wypalanie zakończyło się powodzeniem,
b) sadza zatyka przewód,
c) należy bardziej intensywniej wypalać,
d) otworzyć drzwiczki wycierowe.

16. Ilość sadzy o grubości warstwy średnio 1cm w 10m kominie o średnicy 20cm wynosi:

a) 0,06m

3

,

b) 0,6m

3

,

c) 0,02m

3

,

d) 0,2m

3

17. Usuwanie sadzy szklistej w wędzarniach polega na:

a) gracowaniu ścian,
b) wysuszaniu sadzy,
c) zwilżaniu sadzy,
d) linowaniu wędzarni.

18. Jako koniec wypalania upoważniający do opuszczenia miejsca pracy przez zespół

kominiarzy uznajemy:
a) brak płomienia w kominie,
b) jasny dym wydobywający się z komina,
c) temperatura komina spada poniżej 100

°C,

d) całkowite ostygniecie wypalonego urządzenia grzewczo kominowego.

19. Zmniejszenie przekroju w kanale dymowym o wymiarach 20x20cm na 10x10cm oznacza

zmniejszenie powierzchni o :
a) 10%,
b) 25%,
c) 50%,
d) 75%.

20. Ilość sadzy o gęstości 1000kg/m3 spalonej podczas wypalania 1cm warstwy w kominie o

wysokości 10m o średnicy 20cm wynosi:
a) 628kg,
b) 62,8kg,
c) 6,28kg,
d) 0,628kg.

21. Wiedząc, że cena wypalenia 1m wynosi 10zł koszt wypalania wędzarni o wymiarach

1mx1mx2m wynosi:
a) 20zł,
b) 40zł,
c) 80zł,
d) 100zł.

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

28

KARTA ODPOWIEDZI

Imię i nazwisko ……………………………………………………..

Wypalanie przewodów dymowych i spalinowych

Zakreśl poprawną odpowiedź .

Nr

zadania

Odpowiedź Punkty

1

a b c d

2

a b c d

3

a b c d

4

a b c d

5

a b c d

6

a b c d

7

a b c d

8

a b c d

9

a b c d

10

a b c d

11

a b c d

12

a b c d

13

a b c d

14

a b c d

15

a b c d

16

a b c d

17

a b c d

18

a b c d

19

a b c d

20

a b c d

21

a b c d

Razem:

…………………………………………

Ocena

„

Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

29

LITERATURA

1. Birszenk A.: Roboty zduńskie. Arkady, Warszawa 1973
2. Heryszek A.: Kominiarz i jego wiedza zawodowa. Wydawnictwo Spółdzielcze, Warszawa

1985

3. Krygier K. , Klinke T., Sewerynik J.: Ogrzewnictwo wentylacja klimatyzacja. WSiP,

Warszawa 1991

4. PN-89/B-10425 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły.

Wymagania techniczne i badania przy odbiorze

5. PN-EN 1443 Kominy -wymagania ogólne
6. Czasopismo: ”Kominiarz Polski”
7. Katalogi producentów
Wykaz literatury należy aktualizować w miarę ukazywania się nowych pozycji wydawniczych
