Cwiczenie nr2 lab


Ćwiczenie nr 2

Temat: Charakterystyki statyczne tranzystora

Data:

99.03.15

Ocena:

Podpis:

Wykonali:

Dariusz Rafałko

Dariusz Rydzewski

Marek Prokopiuk

Mariusz Karaźniewicz

1. Schemat układu pomiarowego

0x08 graphic

Rys. 1.

Oznaczenia :

ZS1 - zasilacz stabilizowany z wbudowanym woltomierzem.

ZS2 - zasilacz stabilizowany o prądzie max. 2,5 A

V1 , V2 - woltomierze cyfrowe dowolnego typu

mA1 , mA2 - miliamperomierze magnetoelektryczne typu LM-3

RB , RC - oporniki 6 -cio dekadowe

T - badany tranzystor typu n-p-n

2. Zdejmowanie charakterystyk IC =f ( UCE ) dla różnych prądów bazy.

a) Tabela pomiarowa nr 1. Dla IB = 1mA

IC

mA

20

40

60

80

100

120

125

126

126

126,5

UCE

V

0,034

0,057

0,077

0,097

0,125

0,19

0,4

0,6

0,8

1,0

b) Tabela pomiarowa nr 2. Dla IB = 2mA

IC

mA

50

100

150

200

250

258

260

260,5

260,5

261

UCE

V

0,041

0,068

0,096

0,13

0,22

0,4

0,6

0,8

0,9

1,0

c) Tabela pomiarowa nr 3. Dla IB = 3mA

IC

mA

100

150

200

250

300

350

378

380

381

383

UCE

V

0,052

0,072

0,091

0,113

0,141

0,194

0,3

0,4

0,8

1,0

d) Tabela pomiarowa nr 4. Dla IB = 4mA

IC

mA

100

200

300

400

500

491

497

499

499,5

500

UCE

V

0,044

0,076

0,109

0,156

1,307

0,4

0,6

0,8

0,9

1,0

e) Wykresy zależności IC =f ( UCE )

0x08 graphic

Rys. 2.

Prąd IC zależy od prądu IB .Wraz ze wzrostem prądu IB przy danym napięciu UCE Prąd IC wzrasta. Powyżej wartości 0,07 V prąd IC nie zależy praktycznie od napięcia UCE. Położenie kolana krzywej prądu IC zależy od prądu IB

3. Badanie tranzystora jako źródła prądowego.

a) Tabela pomiarowa do układu z rys. 1

RC

Ω

0

1

2

3

4

5

6

7

8

9

10

IC

mA

128

128,1

128,1

128,1

128

127,9

127,8

127,7

127,6

127,5

127,4

UCE

V

1,978

1,866

1,737

1,607

1,478

1,352

1,225

1,097

0,97

0,843

0,716

  1. Wykres IC= f (RC) oraz UCE = f (RC)

0x08 graphic

0x08 graphic

0x08 graphic

  1. Wnioski.

Wraz ze wzrostem rezystancji RC , przy stałym napięciu zasilającym UZ2 maleje prąd IC. W doświadczeniu otrzymaliśmy trochę inne wyniki, prąd IC na początku wzrasta o wartość 0,1 mA, co jest sprzeczne z teorią. Było to spowodowane błędem odczytu.

Napięcie UCE maleje wraz ze wzrostem RC ponieważ zmniejsza się prąd IC , napięcie UBE jest stałe, dlatego rezystancja złącza CE jest stała, a zmniejszając prąd IC maleje napięcie UCE.

Wpływ napięcia UCE na prąd IC jest mały. Dlatego często można przyjmować:

0x01 graphic

co oznacza, że tranzystor w obwodzie wyjściowym traktujemy jako źródło prądu niezależnego od napięć w tym obwodzie, ale oczywiście źródło sterowane sygnałem wejściowym.

4. Zdejmowanie charakterystyk IC =f ( IB ) dla ustalonych napięć UCE

a) Tabela pomiarowa dla UCE = 1V oraz RC = 1 Ω ( 10 × 0,1 Ω ! )

IB

mA

0

2

4

6

8

10

12

14

16

18

20

IC

mA

4,15

282

512

745

960

1142

1322

1499

1647

1780

1910

h21E

-

-

115

107,5

95

74

65

b) Obliczanie współczynnika wzmocnienia prądowego h21E .

0x01 graphic

  1. Tabela pomiarowa dla UCE = 5V oraz RC = 1 Ω ( 10 × 0,1 Ω ! )

IB

mA

0

2

4

6

8

10

12

14

IC

mA

4,4

276

560

820

1060

1300

1549

1760

h21E

-

135,8

130

120

105,5

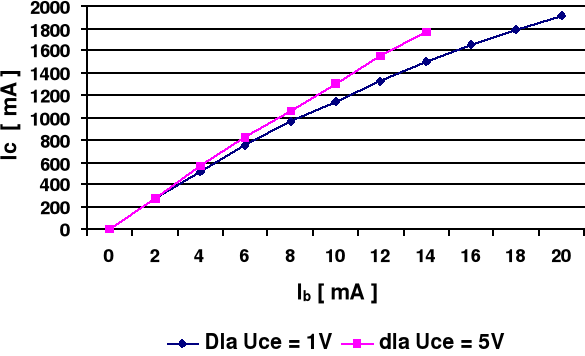

  1. Wykres zależności IC = f ( IB )

  1. Wnioski.

Prąd Ic zwiększa wartość wraz ze wzrostem prądu IB przy stałym napięciu UCE w sposób zbliżony do liniowego. Liniowość ta zostaje zakłócona przy większej wartości napięcia UCE , dlatego że prąd IC zależy od napięcia UCE w sposób jak na rys.2.

Dla napięcia UCE = 5 V charakterystyka IC = f (IB) jest bardziej stroma niż dla UCE = 1 V.

+

+

IC

UBE

IB

RB

UZ1

mA1

ZS1

V1

B

E

C

RC

UZ2

UCE

V1

ZS2

mA1

IC = f (RC)

127

0

0,5

1

1,5

2

127,2

127,4

127,6

127,8

128

128,2

0

1

2

3

4

5

6

7

8

9

10

UCE = f (RC)

RC [ Ω ]

UCE [ V ]

IC [ mA ]

IB = 4mA

IB = 3mA

IB = 2mA

IB = 1mA

UCE [ V ]

IC [ mA ]

0

100

200

300

400

500

600

0x01 graphic

0,6

0,4

0,2

0,1

0,05

0,8

1
