Drgania mechaniczne, Badanie drgań własnych o jednym stopniu swobody, WSI Opole


Wydzia :

Rok studiów :

Rok akademicki :

SPRAWOZDANIE Z WICZENIA

W LABORATORIUM

DRGA MECHANICZNYCH

wiczenie nr

Temat : Badanie drga wasnych o jednym stopniu swobody

Data wykonania :

Data oddania :

Ocena z kolokwium :

Ocena ostateczna :

Podpis prowadzcego :

Cel wiczenia :

Przeprowadzi badania drga wasnych ukadu mechanicznego zoonego ze sprystej belki wspornikowej z umocowan na jej kocu mas skupion .

Okreli momenty czasowe , w których wychylenie osiga maksimum , zmierzy warto tego wychylenia i na podstawie zmiennych wartoci okreli okres drga , czsto , wspóczynnik tumienia , dynamiczny modu sprystoci podunej belki .

Uwzgldni mas elementu sprystego .

Widok stanowiska :

Wymiary belki :

l = 78.5 cm gdzie :

a = 10 cm l - dugo belki

b = 1.1 cm a - odlego przyoonego obcienia od

h = 1.2 cm koca belki

b - szeroko belki

h - wysoko belki

Warunki pocztkowe :

t = 0

y (0) = 4 mm

y (0) = 0

4 mm spowodoway wzrost sygnau równy 888.85 mV

4 mm - 888.85 mV 888.85

1 mm - x mV 1 mm = = 222.2 mV

4

Tabela pomiarów i wyników :

Nr

wychylenia

Ai

[ mV ]

ti

[ ms ]

t

[ ms ]

A

[ mm ]

 i

1

145

49

49

0.6525652

-6.920443E-3

2

-144

145

96

-0.6480648

-4.983237E-2

3

137

241

96

0.6165617

0.0216615

4

-140

321

80

-0.630063

2.817088E-2

5

144

417

96

0.6480648

-2.105341E-2

6

-141

513

96

-0.6345634

-1.428596E-2

7

139

601

88

0.6255625

7.16849E-3

8

-140

689

88

-0.630063

0

9

140

785

96

0.630063

-7.16849E-3

10

-139

873

88

-0.6255625

-2.181905E-2

11

136

961

88

0.6120612

2.898754E-2

12

-140

1057

96

-0.630063

-7.16849E-3

13

139

1153

96

0.6255625

-2.181905E-2

14

-136

1241

88

-0.6120612

0

15

136

1329

88

0.6120612

-7.380107E-3

16

-135

1417

88

-0.6075608

0

17

135

1513

96

0.6075608

1.470615E-2

18

-137

1601

88

-0.6165617

-7.32604E-3

19

136

1873

272

0.6120612

-2.230576E-2

20

-133

1969

96

-0.5985599

0

" 1969

" -8.638E-2

Obliczenia :

a) logarytmiczny dekrement tumienia :

 i = 0x01 graphic
 = 0x01 graphic

 = 0x01 graphic

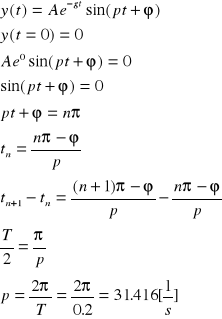

b) okres drga :

0x01 graphic
! 0x01 graphic

0x01 graphic

c) wspóczynnik tumienia :

0x01 graphic
0x01 graphic

d) czsto drga wasnych :

0x01 graphic
0x01 graphic

0x01 graphic

e)mas zredukowan ukadu (metoda Raylergha) :

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Wnioski :

Powyszy ukad by przez nas rozpatrywany jako belka jednostronnie utwierdzona

a wic jako ukad o jednym stopniu swobody . Drgania wystpujce w takim ukadzie s drganiami swobodnymi tumionymi liniowo . Podczas badania ukadu otrzymalimy ruch którego amplituda maleje wraz z upywem czasu . Aby moliwym byo przeprowadzenie powyszych oblicze musielimy przeprowadzi redukcj ukadu . Na podstawie redukcji ukadu doszedem do wniosku , e warto masy redukowanej maleje wraz ze wzrostem odlegoci pomidzy punktem zamocowania belki a punktem zamocowania obcienia . Pozatym na podstawie obserwacji i oblicze doszedem do wniosku , e czsto drga tumionych ma niewielki wpyw na czsto wasn ukadu .
