Politechnika Radomska Wydział Transportu		LABORATORIUM Urzędzeń Elektronicznych			Data:
Imię i Nazwisko:			Grupa:	Zespół:	Rok akademicki:
Nr ćwiczenia: 6	Temat: Filtry aktywne				Ocena i podpis:

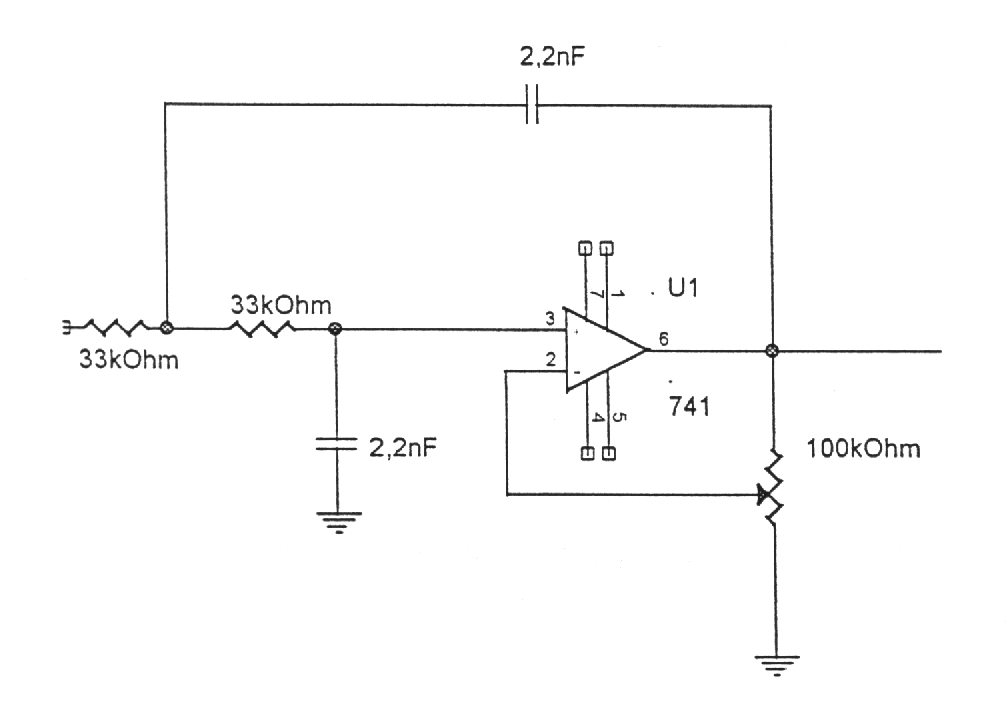

1. Filtr Sellea-Keya

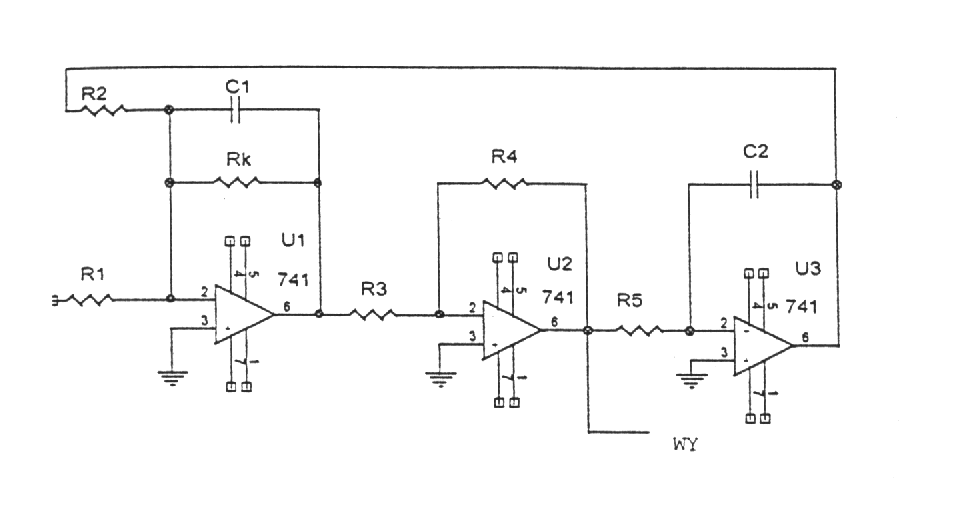

2. Filtr bikwadratowy

Tabele pomiarowe:

Filtr Sellea-Keya

A1) U_we = 1,5V R_k = 33kΩ

f [Hz]	10	100	1000	2600	4200	6500	10000
Uwy [V]	0,363	0,360	0,358	0,320	0,255	0,180	0,095
KU [dB]	-12,32	-12,40	-12,44	-13,42	-15,39	-18,42	-23,97

A2) U_we = 1,5V R_k = 100kΩ

f [Hz]	10	100	1000	2200	2700	3000	6400	10000
Uwy [V]	0,430	0,425	0,415	0,365	0,320	0,304	0,180	0,090
KU [dB]	-10,85	-10,95	-11,16	-12,27	-13,42	-13,86	-18,41	-24,44

B1) U_we = 1V R_k = 33kΩ

f [Hz]	10	60	90	100	120	200	300
Uwy [V]	11,95	11,5	10,4	8,4	7,6	4,6	3
KU [dB]	21,55	21,21	20,34	18,48	17,62	13,26	9,54

B2) U_we = 1V R_k = 100kΩ

f [Hz]	13	30	37	42	65	81
Uwy [V]	12,06	10	8,4	7,6	4,9	3,8
KU [dB]	21,62	20	18,48	17,62	13,80	11,60

Filtr bikwadratowy

U_we = 1V R_k = 33kΩ C = 10nF

f [Hz]	200	400	440	480	500	600	700
Uwy [V]	0,022	0,118	0,280	3	0,490	0,116	0,059
KU [dB]	-33,15	-18,56	-11,05	9,54	-6,20	-18,71	-24,58

Charaktrystyki częstotliwościowe

Filtr Sellea-Keya

A1)

A2)

B1)

B2)

Filtr bikwadratowy

Wnioski:

1. Filtr górno przepustowy przenosi tylko częstotliwości powyżej częstotliwości granicznej. Częstotliwość ta zależy od stosunku rezystancji na potencjometrze w pętli ujemnego sprzężenia zwrotnego. Od wartości tego elementu zależy także wzmocnienie układu oraz długość odcinka przejściowego.

2. Filtr dolnoprzepustowy przenosi tylko częstotliwości poniżej częstotliwości granicznej.

3. Filtr bikwadratowy jest filtrem pasmowo przepustowym tzn. przepuszcza tylko wąskie pasmo częstotliwości. Dla tego filtru:

1. Rezystancja R_K wpływa na dobroć Q układu oraz na wzmocnienie. Częstotliwość środkowa filtru nie ulega zmianie.

2. Pojemność C ma wpływ na częstotliwość środkową , lecz nie wpływa na K i Q.

3. Przy zbyt dużym R_K następuje obcięcie sygnału wyjściowego wynikające z przesterowania wzmacniacza (zbyt duże wzmocnienie K).

1

---
