POLITECHNIKA RADOMSKA im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU		LABORATORIUM ELEKTRONIKI		Data:
		Grupa:	Zespół: 1	Rok akademicki:
Temat:	Filtry aktywne		Nr ćwiczenia: 4	Ocena:

1. Układy pomiarowe.

Rys.1

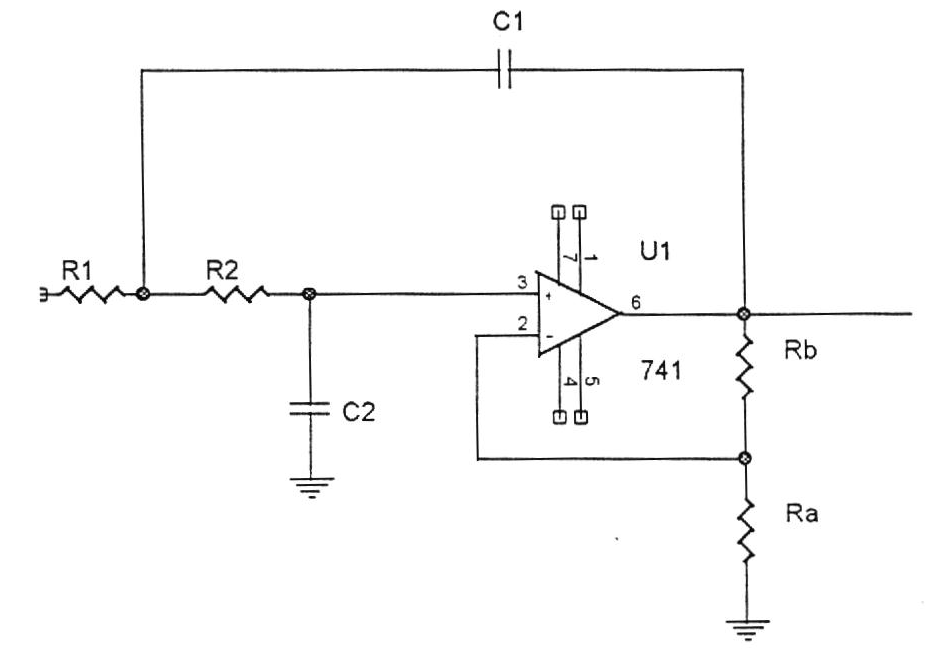

Schemat filtru Sallea i Keya drugiego rzędu dolnoprzepustowego.

Rys.2

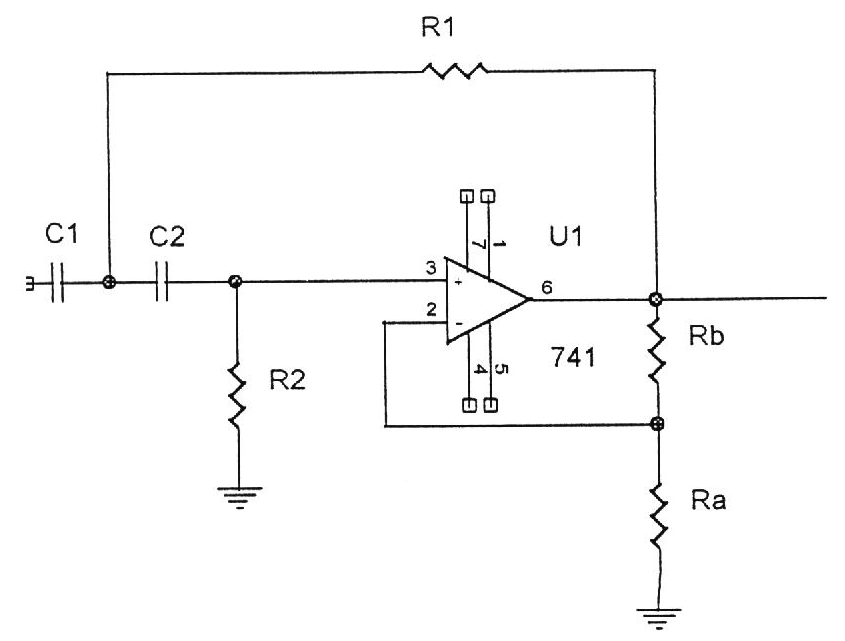

Schemat filtru Sallea i Keya drugiego rzędu górno przepustowego.

Rys.3

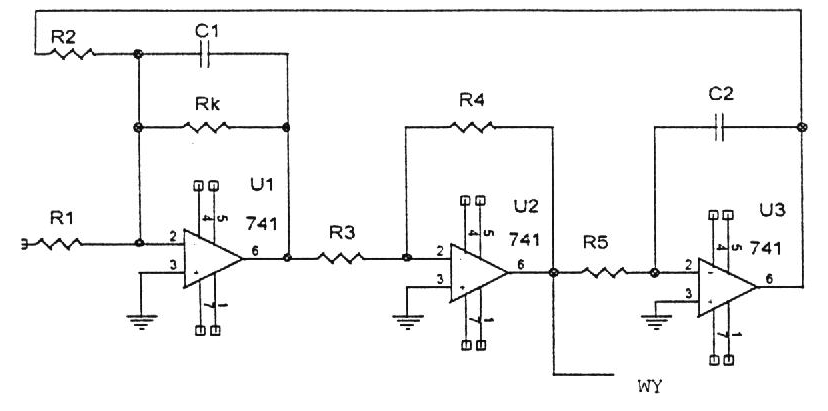

Filtr bikwadratowy.

2. Tabele pomiarowe.

Filtr Sallea i Keya dolnoprzepustowy:

f	d		b		c
[kHz]	[V]	[V]	[V]	[V]	[V]	[V]
0,1	0,510	1,015	0,512	0,577	0,512	0,754
0,5	0,505	1,024	0,505	0,549	0,505	0,737
1	0,514	1,101	0,514	0,498	0,513	0,714
1,5	0,513	1,148	0,513	0,420	0,513	0,645
2	0,512	1,066	0,512	0,338	0,512	0,538
2,5	0,511	0,840	0,511	0,269	0,511	0,427
3	0,510	0,618	0,510	0,215	0,510	0,334
3,5	0,509	0,456	0,509	0,173	0,509	0,265
4	0,508	0,275	0,508	0,141	0,508	0,210
4,5	0,508	0,268	0,508	0,117	0,508	0,169
5	0,507	0,215	0,507	0,098	0,507	0,141
6	0,513	0,147	0,513	0,071	0,513	0,104
7	0,512	0,108	0,513	0,055	0,512	0,074
9	0,512	0,064	0,512	0,033	0,512	0,045
10,5	0,511	0,047	0,511	0,024	0,511	0,033
13	0,510	0,030	0,510	0,016	0,510	0,021
20	0,508	0,012	0,508	0,006	0,508	0,008

Filtr Sallea i Keya górno przepustowy:

f	d		b		c
[kHz]	[V]	[V]	[V]	[V]	[V]	[V]
0,1	0,512	0,03	0,512	0,02	0,512	0,002
0,5	0,505	0,055	0,505	0,028	0,505	0,035
1	0,514	0,247	0,514	0,114	0,513	0,158
1,5	0,512	0,572	0,513	0,192	0,512	0,266
2	0,511	0,975	0,512	0,274	0,511	0,385
2,5	0,510	1,206	0,511	0,338	0,511	0,483
3	0,510	1,247	0,510	0,387	0,510	0,545
3,5	0,509	1,223	0,509	0,421	0,509	0,590
4	0,509	1,191	0,508	0,449	0,509	0,617
4,5	0,508	1,163	0,508	0,468	0,508	0,635
5	0,508	1,140	0,507	0,483	0,507	0,648
6	0,514	1,122	0,513	0,510	0,513	0,670
10	0,512	1,073	0,511	0,543	0,512	0,692
20	0,509	1,050	0,508	0,555	0,509	0,698

Filtr bikwadratowy:

f
[kHz]	[V]	[V]
0,1	0,511	0,157
0,5	0,514	0,181
0,7	0,513	0,201
0,9	0,513	0,232
1,2	0,513	0,443
1,3	0,512	0,554
1,4	0,512	0,891
1,52	0,512	1,635
1,6	0,512	1,142
1,7	0,512	0,590
1,9	0,512	0,272
2,1	0,511	0,174
3	0,510	0,053
5	0,507	0,015
10	0,512	0,004

3. Przykładowe obliczenia:

• położenie potencjometru w pozycji d

,
,

,
,

,

• położenie potencjometru w pozycji b

,

,
,

,

• położenie potencjometru w pozycji c

,

,
,

,

4. Wykresy:

5. Uwagi i wnioski.

---
