POLITECHNIKA POZNAŃSKA INSTYTUT ELEKTROTECHNIKI I ELEKTRONIKI PRZEMYSŁOWEJ Zakład Energoelektroniki i Sterowania
Laboratorium Elektroniki Analogowej i Cyfrowej Temat ćwiczenia : FILTRY
Studia stacjonarne Nr grupy : MCHT 2 /2	Wykonawcy: 1. Kuśmierczak Mateusz 2. Huszcza Patryk 3.Gradzik Jakub 4. --	Rok akademicki 2013 /20 14 semestr. 4
				Data wykonania ćwiczenia 29.04.2014	Data oddania sprawozdania 6.05.2014
Uwagi :

0.Przykladowe obliczenia:

- Obliczanie stosunku amplitud Ku:

-Obliczanie przesunięcia fazowego sygnału wyjściowego względem wejściowego φ:

Przykładowy przebieg zaobserwowany na oscyloskopie i wielkości niezbędne do wykonania charakterystyk częstotliwościowych

2Uwe, 2Uwy - napięcie na wyjściu i wejściu układu

Δt - przesunięcie fazowe między sygnałami

1.Aktywny filtr rzędu II o tłumieniu krytycznym:

Wyniki pomiarów:

f [Hz]	2Uwe [V]	2Uwy [V]	Δt [s]	Ku [-]	Kudb[dB]	φ [º]
100	5,04	4,84	0,00056	0,960317	-0,3517	-20,16
300	5,04	4,08	0,00044	0,809524	-1,83541	-47,52
1000	5,08	1,7	0,00029	0,334646	-9,5083	-104,4
3000	5,24	0,36	0,00014	0,068702	-23,2606	-151,2
10000	5,28	0,1	0,000047	0,018939	-34,4527	-169,2
30000	5,12	0,006	0,000017	0,001172	-58,6224	-183,6

- Czas narastania: 780 µs

2. Aktywny filtr II rzedu K = 2.235

Wyniki pomiarów:

f [Hz]	2Uwe	2Uwy	Δt [s]	Ku [-]	Kudb[dB]	φ [º]
100	5,04	11,4	0,00016	2,261905	7,089486	-5,76
300	5,04	11,8	0,00024	2,34127	7,389029	-25,92
1000	5,12	6,8	0,00032	1,328125	2,464779	-115,2
3000	5,2	0,8	0,00015	0,153846	-16,2583	-162
10000	5,12	0,086	0,000047	0,016797	-35,4954	-169,2
30000	5,12	0,02	0,000015	0,003906	-48,1648	-162

- Czas narastania: 360 µs

3. Aktywny filtr Butterwortha IV rzedu

Wyniki pomiarów:

f [Hz]	2Uwe	2Uwy	Δt [s]	Ku [-]	Kudb[dB]	φ [º]
100	5,04	13	0,00036	2,579365	8,230256	-12,96
300	5,04	12,2	0,00058	2,420635	7,678586	-62,64
1000	5,12	3,68	0,00055	0,71875	-2,86844	-198
3000	5,12	0,092	0,000056	0,017969	-34,9096	-60,48
10000	5,12	0,0024	X	0,000469	-66,5812
30000	5,12	0,0024	X	0,000469	-66,5812

X = Zbyt duże tłumienie by dokonać pomiaru

- Czas narastania: 570 µs

4.Odpowiedzi skokowe dla:

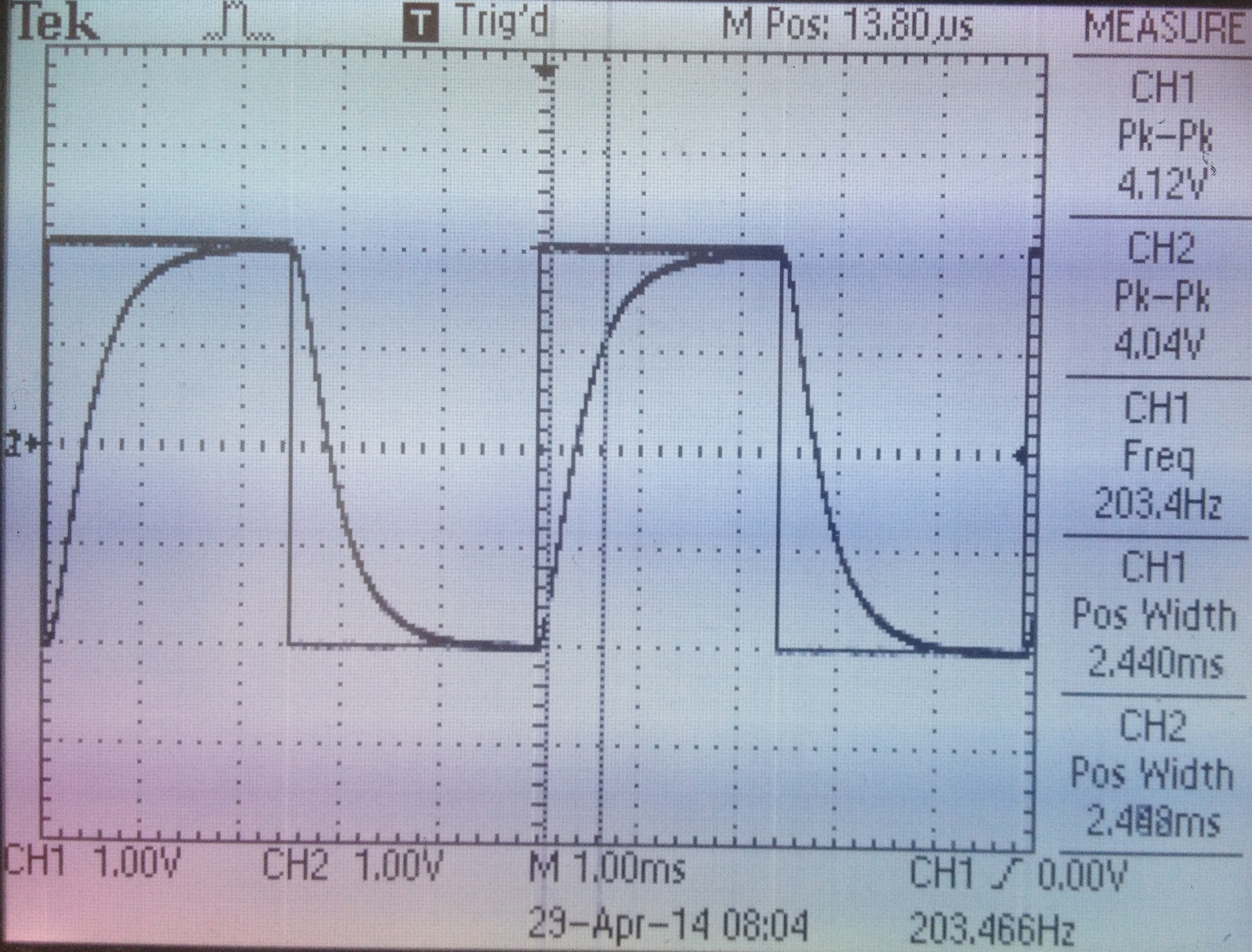

1. Aktywny filtr rzędu II

o tłumieniu krytycznym

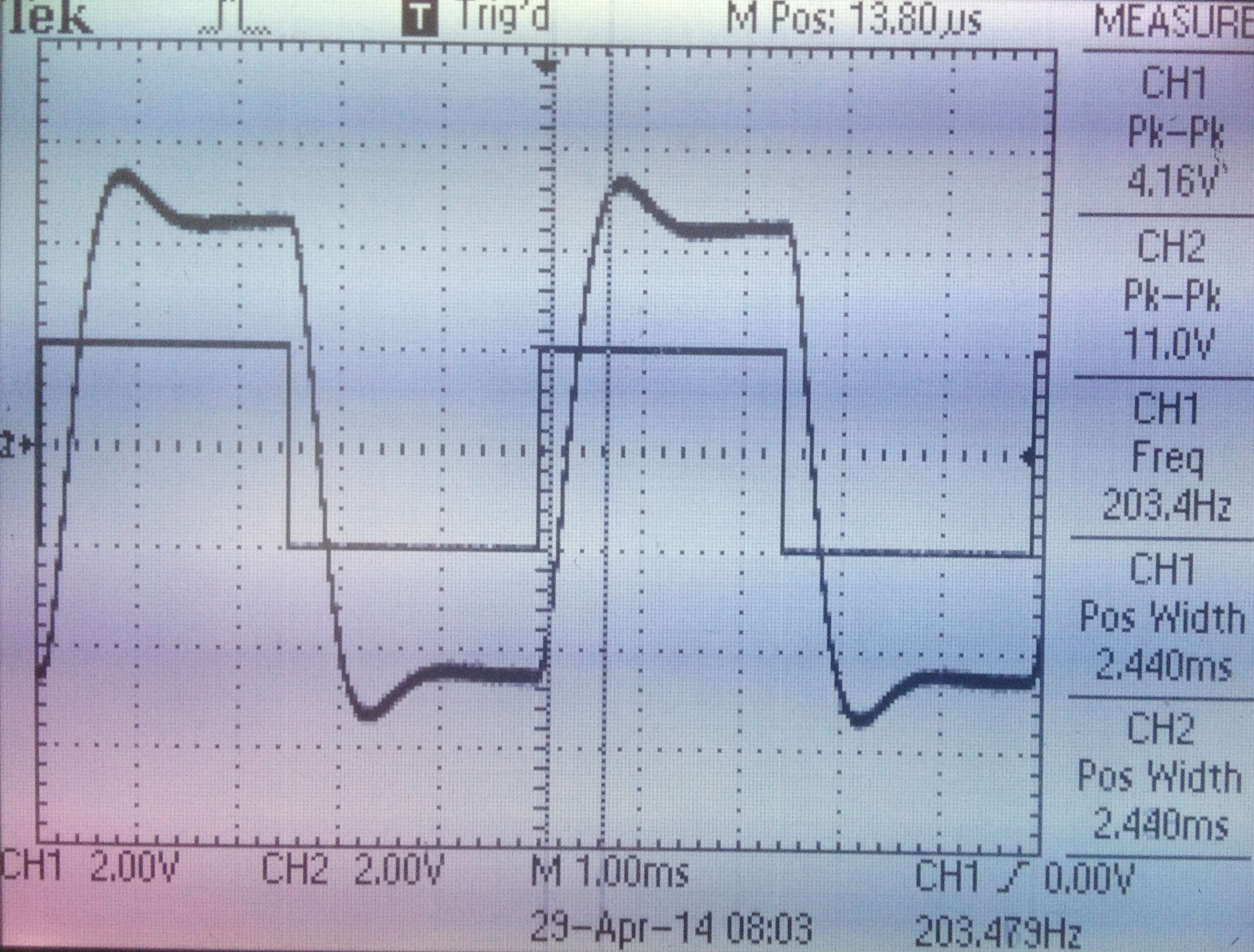

2. Aktywny filtr II rzedu

K = 2.235

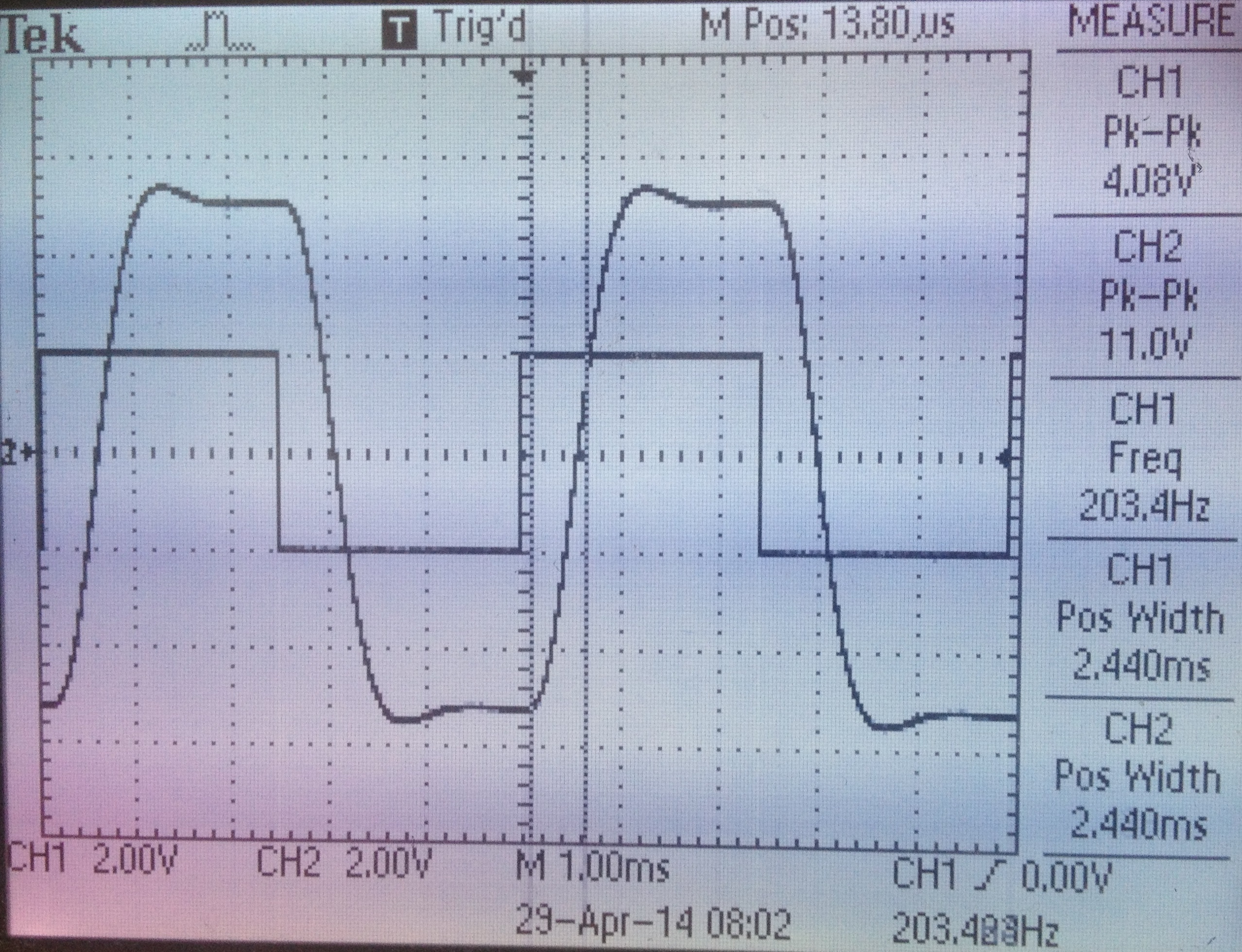

3. Aktywny filtr

Butterwortha IV rzedu

---
