4. Jakie maszyny można ustawiać na stropach?

Na stropach można ustawiać maszyny lekkie, nie udarowe należące do I, II lub III kategorii dynamiczności (istnieją cztery kategorie).

Przykładowe maszyny: do obróbki metalu i drewna, małe prasy hydrauliczne i śrubowe, silniki elektryczne, wentylatory, pompy tłokowe itp.

Na stropach należy unikać ustawiania maszyn nie uspokojonych, wywołujących znaczne siły masowe np. silnik Diesla.

Maszyny mogą być ustawiane bezpośrednio na stropach, sztywna połączone z jego konstrukcją lub za pośrednictwem wibroizolacji, podparte sprężyście.

5. Jakie są zasady rozmieszczania maszyn na stropach we względu na rodzaj ruchu mas?

Duże znaczenie dla prawidłowej eksploatacji budynku ma prawidłowe rozmieszczenie maszyn zwłaszcza w przypadku sztywnego oparcia na stropie.

• Maszyny nieudarowe o pionowym, postępowo-zwrotnym ruchu mas należy umieszczać w pobliżu podpór elementów nośnych stropu

• Maszyny nieudarowe o poziomym, postępowo-zwrotnym ruchu mas należy umieszczać w pobliżu środka rozpiętości belek.

• Maszyny udarowe należy ustawiać na elementach stropu o największej masie

• Urządzenia wywołujące powstawanie impulsów skierowanych pionowo należy umieszczać w pobliżu podpór belek

• Urządzenia wywołujące impuls w postaci momentów, działają w płaszczyźnie zginania elementu nośnego, w pobliżu środka jego rozpiętości

6. W jaki sposób uwzględniać w projektowaniu wpływ zasięgu znaczenia pracy maszyn ?

Do projektowania uwzględnia się obciążenie dynamiczne powstałe w wyniku ruchu obracania się części tych maszyn. Obciążenie to jako skupione powinno być przyłożone w miejscach oparcia maszyny rozpatrując różne, możliwe schematy ich działania. Charakterystyczne siły podaje producent albo dobiera się z normy Pd.

Obliczeniowe dynamiczne siły określa się jako iloczyn obciążeń charakterystycznej przez odpowiednie współczynniki zwiększające.

7. W jaki sposób uwzględniamy w obliczeniach zużycie maszyn w okresie między remontowym?

W okresie między remontowym zużycie maszyn uwzględnia współczynnik α₁.

Maszyny α₁

-obrotowe 5

-korbowe 2

-młoty 1.6

W okresie między remontowym wartość mimośrodu r wzrośnie α-krotnie.

8. W jaki sposób uwzględniamy zmęczenie materiału w obliczeniach?

W obliczeniach zmęczenie materiału uwzględnia się poprzez użycie współczynnika zmęczenia materiału α np. w układach zawieszonych przy projektowaniu belek stalowych służących do podwieszenia bloku fundamentowego stosuje się współczynnik zmęczenia materiału α=3.

9. Jakie gatunki stali możemy stosować do konstruowania zbrojenia fundamentów pod maszyny?

Do konstrukcyjnego zbrojenia fundamentów można stosować dowolne gatunki stali. Do zbrojenia stosowanego na podstawie obliczeń wytrzymałościowych należy stosować stal A0 i AI (ST0S i St3S), uspokojone, odporne na wstrząsy.

Stale AII i AIII mogą być stosowane do zbrojenia wytrzymałościowego pod warunkiem sprawdzenia konstrukcji na rozwarcie rys lub wyjątkowo przy traktowaniu ich pod względem wytrzymałościowym jak stal AI.

10. Kryteria doboru zbrojenia w fundamentach blokowych pod maszyny o działaniu udarowym i maszyny o działaniu nieudarowym.

1.Maszyny o działaniu udarowym

a) Zbrojenie górnej części bloku pod kowadłem: siatka o oczkach 10x10 cm, z prętów 10-12mm, liczbę tych siatek(warstw) ustala się na podst. obliczeń ale nie powinna być mniejsza od zaleceń normowych tab. 19

b)Zbrojenie dolnej części bloku podstawy należy ustalić za pomocą obliczeń. Zbrojenie powinno składać się z siatki o oczkach 15-20 cm, i prętów 16-20mm

c)Zbrojenie ściany zagłębienia dla kowadła oraz górnej płaszczyzny bloku należy wykonać konstrukcyjnie prętami 12-16mm, w rozstawie 20x20cm

Części bloku fundamentowego otaczające wnękę dla kowadła , jeżeli z obliczeń nie wynika inaczej, zbroić pionowymi prętami 12-16mm, rozstaw 20x20mm

d)Pręty ukośne przyjmować tylko gdy przekroczona jest obl. wytrz. betonu a powiększenie grubości bloku jest nie możliwe

2. Maszyny o działaniu udarowym

a)Zbrojenie fundamentów blokowych pod maszyny o wypadkowej sił wzbudzających P_d<0.5kN oraz o objętości betonu do 20 m3 : pręty 8-12mm układane co 15-20cm

b) P_d>0.5kN oraz o objętości betonu do 20 m3 wykonuje się tak jak w a) + siatkami z prętów o średnicy 12 -16 mm i oczkach 20-30 cm układanych w płaszczyźnie wierzchu i spodu fund.

c) Zbrojenie fund o objętości betonu powyżej 20 m3 wykonuje się tak jak b) oraz wszystkie pozostałe powierzchnie bloku uzbroić siatkami z prętów 10-16mm o oczkach 30-40cm Stosować przestrzenne zbrojenie 10-16mm o oczkach 60-80cm

11. Rodzaje podłoża dla fundamentów pod maszyny (wymienić tylko klasyfikacje)

1.Grunty w stanie naturalnego zalegania:

a) bardzo małej sztywności

b) małej sztywności

c) średniej sztywności

d) dużej sztywności

2.Grunty nasypowe

a) nasypy powstałe w wyniku wcześniejszego plantowania terenu

b) specjalnie wykonywane poduszki nasypowe pod fundamenty

12.Uzasadnij wzór na współczynnik sprężystego nierównomiernego nacisku

Zależność miedzy momentem M działającym na fundament w płaszczyźnie XZ wywołującym obrót podstawy fundamentu względem osi y o kąt f

Dla pola dA=dx*b wydłużenie sprężyny (skrócenie) wynosi

f = x* tgf = x*f

Siła w sprężynach

dS= C_f* f * dA = C_f * x* f*dA x*f=f

Moment siły względem osi y

dMy = dS*x= C_f* x² *f*dA

Moment całkowity wskutek odkształcenia podłoża pod całym fundamentem

My = ∫_A C_f * x²*f* dA = C_f * f* ∫_A x²* dA = C_f * f* J_y ∫_A x²* dA = J_y

C_f = My / Jy * f

13.Uzasadnij pojęcie sztywności podłoża.

Sztywność podłoża K oznacza wielkość siły potrzebnej do wywołania przemieszczenia całego fundamentu o jednostkę. Występuje przy obliczaniu częstości drgań własnych oraz amplitud drgań wymuszonych fundamentów.

14.Uzasadnij wzór na sztywność podłoża przy równomiernym przesuwie poziomym Kx=CxF.

==>

Cx - współczynnik sprężystego równomiernego ścinania.

F - ple podstawy fundamentu.

14.Uzasadnij wzór na sztywność podłoża przy równomiernym przesuwie pionowym Kz=CzF.

==>

MN/m

Cz - współczynnik sprężystego równomiernego nacisku.

F - ple podstawy fundamentu.

16.Uzasadnij wzór na sztywność podłoża przy nierównomiernym nacisku pionowym: K*=C*J

W przypadku nierównomiernego (mimośrodowego) nacisku pionowego sztywność podłoża jest wyrażona jako obrót podstawy fundamentu względem osi poziomej prostopadłej do płaszczyzny drgań.

C-dynamiczny współczynnik podłoża (a dokładniej w tym przypadku: współczynnik sprężystego nierównomiernego pionowego ugięcia) wyznaczany na podstawie specjalnych badań lub według wzorów normowych [MPa/m]

J- osiowy moment bezwładności podstawy fundamentu względem osi przechodzących przez jej środek ciężkości (czyli po prostu Jx lub Jy)

17. Uzasadnij wzór na sztywność podłoża przy nierównomiernym ścinaniu (skręcaniu): Ko=Co*J

W przypadku nierównomiernego ścinania (skręcania) sztywność podłoża jest wyrażona jako obrót podstawy fundamentu względem osi pionowej prostopadłej do płaszczyzny drgań.

Co-dynamiczny współczynnik podłoża (a dokładniej w tym przypadku: współczynnik sprężystego nierównomiernego poziomego przesuwu) wyznaczany na podstawie specjalnych badań lub według wzorów normowych [MPa/m]

J- biegunowy moment bezwładności podstawy fundamentu (czyli Jx + Jy)

18.Jakie są podstawowe różnice przy wyznaczaniu dynamicznych właściwości sprężystych podłoża gruntowego wg metody Barkana i metody Sawinowa.

Metody Barkana i Sawinowa służą do wyznaczania dynamicznych współczynników podłoża:

-w metodzie Barkana współczynniki są wyznaczane na podstawie obliczeniowej wytrzymałości gruntu

-w metodzie Sawinowa współczynniki są wyznaczane na podstawie czynnego nacisku na grunt

-w metodzie Barkana współczynniki niezwiązane z geometrią (dlatego stosowane szczególnie do fundamentów o podstawie nieprostokątnej)

-w metodzie Sawinowa współczynniki związane z geometrią (można stosować dla fundamentów nieprostokątnych ale należy posługiwać się wtedy fundamentem zastępczym o powierzchni równej rzeczywistej powierzchni fundamentu)

19. W jaki sposób można wyznaczyć dynamiczne współczynniki podłoża dla fundamentu o podstawie z wycięciem?

Wartości współczynników należy obliczyć w MPa/m.

- współczynnik sprężystego równomiernego pionowego ugięcia Cz ;

- współczynnik sprężystego nierównomiernego pionowego ugięcia Cγ ;

- współczynnik sprężystego równomiernego poziomego przesuwu Cx ;

- współczynnik sprężystego nierównomiernego Cψ ;

Gdzie:

p - statyczny nacisk fundamentu na grunt od obciążeń charakterystycznych, na które składają się ciężar własny fundamentu, ciężar własny maszyn i urządzeń spoczywających stale na fundamencie oraz ciężaru gruntu znajdującego się na obrzeżach fundamentu, MPa.

Δ - współczynnik korekcyjny,

F = a * b - pole podstawy fundamentu, m², gdzie b jest wymiarem boku podstawy prostopadłego do rozpatrywanej płaszczyzny drgań, przy czym F ≤ 50 m²,

W wyjątkowych przypadkach, gdy podstawa fundamentu nie jest prostokątna, należy w obliczeniach przyjąć zastępczy prostokąt, o tym samym polu i tej samej długości fundamentu.

Dla fundamentów o polu podstawy F > 50 m² wartości współczynników Cz należy przyjmować z PN-80/B-03040 i stosować zależności:

Cγ = 2Cz , Cx = 0.7 Cz , Cψ = 1.1 Cz

22. Podaj zasady wyznaczania naprężeń w gruncie przy obciążeniu fundamentu maszynami

Nacisk jednostkowy na podłoże gruntowe przekazywany od fundamentu pod maszynę przez jego podstawę powinien spełniać warunek: q_rs ≤ q_f * m_n *( m_pg) ,w którym:

q_rs - średni nacisk jednostkowy na podłoże gruntowe wywierany przez podstawę fundamentu od obliczeniowych statystycznych obciążeń stałych,

m_n - współczynnik warunków pracy maszyny ( 0.5 - 0.1) ,

q_f - obliczeniowy graniczny opór jednostkowy podloża gruntowego,

m_pg - współczynnik pracy słabego podłoża gruntowego (0.7 - 1.0)

Do obliczenia nacisku q_rs uwzględnia się jedynie obciążenia statyczne, tj. ciężar fundamentu, ciężar gruntu nasypowego na obrzeżach fundamentu oraz ciężar maszyny i umieszczonych na fundamencie urządzeń. Współczynnik zmęczenia w obliczeniach wytrzymałościowych należy przyjmować równy 1.

23. Podaj zasady wyznaczania naprężeń w gruncie od obciążeń dynamicznych w przypadku drgań wahadłowych fundamentu

(nie wiem czy to co napisałem to jest do pytania 23 czy do 22 bo do tego 23 to nic nie znalazłem)

q_rs + q_d ≤ q_f

q_.rs = P_s/F - naprężenie od obciążeń statycznych

P_s - obciążenie statyczne F - pole fundamentu

Naprężenie od obciążeń dynamicznych :

q_d = ( P_d * ν ) / F = (P_d * ν * C_z ) / (C_z * F) = (P_d / K_z) * ν * C_z = A_o * C_z

P_d - zastępcza siła statyczna

C_z - współczynnik podłoża

A_o - amplituda dynamiczna

24. Zasady wyznaczania dynamicznych współczynników podłoża w gruntach nasypowych?.

Dla nasypów z gruntów spoistych wartości współczynnika C_o (określony jak dla gruntów spoistych) należy pomnożyć przez 0.9 , dla gruntów sypkich przez 1.0.

C_z = C_z (C_o)

C_φ = C_φ (C_o)

C_o - dynamiczny współczynnik podłoża gruntowego w zależności od rodzaju gruntu (wartość z PN-80/B-03040 tabl 1.)

Współczynniki dynamiczne dla gruntów w stanie naturalnego zalegania :

25. Jakie ograniczenia przyjmujemy w przypadku posadowienia fundamentu na warstwie gruntu nasypowego? ( PN-80/B03040 str. 6 p. 2.1.2.4. ).

1. nie należy posadawiać bezpośrednio fundamentów na następujących rodzajach nasypów :

• nasypy zawierające znaczne ilości torfu, trocin, wiórów, śmieci lub innych domieszek stwarzających podatną na osiadanie strukturę gruntu

• nasypy zawierające płynne lub miękkoplastyczne grunty spoiste

• nasypy, których wiek nie przekracza minimum określonego w niniejszej normie (patrz tablica 2)

2. nie należy posadawiać na gruntach nasypowych

• fundamentów pod młoty i inne maszyny o działaniu udarowym

• fundamentów wysokich wg 5.1.1., w szczególności zaś fundamentów ramowych pod maszyny o dużym znaczeniu gospodarczym, jak np. turbozespoły energetyczne.

Dla nasypów z gruntów spoistych, przy określaniu współczynników podłoża, wartość C₀ należy zmniejszyć o 10%.

26. Wymień różnice przy obliczaniu sztywności podłoża przy przesuwie poziomym podstawy fundamentu w przypadkach posadowienia bezpośredniego i pośredniego na palach.

Posadowienie bezpośrednie: K_x = K_y = C_x * F

Posadowienie na palach :

• dla pali drewnianych : K_x = K_y = C_x * F

• dla pali żelbetowych : K_x = K_y = 2 * C_x * F

27. Wymień różnice przy obliczaniu sztywności podłoża przy obrocie podstawy fundamentu względem osi pionowej w przypadkach posadowienia bezpośredniego i pośredniego na palach.

Posadowienie bezpośrednie: K_ψ = C _ψ * I_z

Posadowienie na palach :

• dla pali drewnianych : K_x = C _ψ * I_z

• dla pali żelbetowych : K_x = 2 * C _ψ * Iż

31.
Wartość ε=1-T , wyrażona w procentach jest skutecznością wibroizolacji, gdzie T jest to przepuszczalność może być wyrażona przez stosunek amplitud przemieszczeń, prędkości lub

przyśpieszeń drgań zakłócających do wzbudzających.
T=P⁰_z /P⁰_d - stosunek amplitud sił P⁰_z -siła wzbudzająca przekazywana jest na konstrukcje wsporczą w postaci siły zakłócającej-P⁰_d

T=1/(η² -1) dla drgań wzbudzających o stałym przebiegu, gdzie η=ϖ/λ_z-stosunek prędkości kątowej drgań wzbudzających (ϖ) do kątowej prędkości drgań własnych pionowych (λ_z) wibroizolowanego układu
Wibroizolacja powinna być tak zaprojektowana, aby jej skuteczność wynosiła co najmniej 93% , czyli T≤0.07 lub η≥4.Zadaniem wibroizolacji jest zmniejszenie przenoszenia się drgań ze źródła drgań(maszyna) na konstrukcje wsporczą lub podłoże gruntowe(wibroizolacja czynna),zadaniem wibroizolacji biernej jest zmniejszenie przenoszenia drgań z konstrukcji wsporczej lub podłoża gruntowego na wrażliwą maszynę, przyrząd lub urządzenie.

32.
Ogólna pionowa sztywność wibroizolacji stanowi sumę sztywności wszystkich pojedynczych wibroizolatorów. Ogólna sztywność wibroizolacji K_z jest związana z pionową prędkością kątową drgań własnych λ_z (rad/s) zależnością K_z=m*λ_z (kN/m),gdzie m -masa układu (Mg).
Prędkość drgań własnych pionowych układu określa się zgodnie ze skutecznością wibroizolacji. Sztywność wibroizolacji powinna spełniać także dodatkowy warunek, że najwyższa z 6-iu prędkości drgań własnych układu, rozpatrywanego jako sztywna bryła drgająca na sprężystym podłożu, powinna być co najmniej 2,5raza mniejsza od prędkości drgań wzbudzających.

33.

K_zs- sumaryczna sztywność wibroizolatorów sprężynowych
Przy projektowaniu wibroizolacji złożonej(elementy gumowe i sprężynowe) zaleca się stosować równoległy układ wibroizolatorów rozmieszczonych symetrycznie, w którym ciężar statyczny przekazujący się na elementy gumowe Q_g=A_max*K_zg [kN], gdzie A_max-amplituda drgań układu przy rezonansie przejściowym [m] , K_zg - sumaryczna sztywność pionowa wibroizolatorów gumowych. Na elementy sprężynowe przypada ciężar Q_s[kN]=Q-Q_g ,gdzie

Q - ciężar układu drgającego (maszyny i fundamentu opartego na wibroizolacji. Nośność sprężyn ustala się taką, żeby przy obciążeniu pełnym Q układu nie następowało przekroczenie stanu granicznego ich nośności i blokowanie się sprężyn.

35. Uzasadnij pojęcie współczynnika dynamicznego na przykładzie poziomych drgań nietłumionych o 1 stopniu swobody.

/:m

dla

i

35. Uzasadnij pojęcie współczynnika dynamicznego na przykładzie poziomych drgań tłumionych o 1 stopniu swobody.

gdy

36. W jaki sposób możemy wyznaczyć współczynnik tłumienia w konstrukcji?

- współczynnik tłumienia drgań

Δ - logarytmiczny dekrement tłumienia ustalony na podstawie badań empirycznych.

Przy stosunkowo niewielkim tłumieniu:

Dla konstrukcji złożonej:

- współczynniki tłumienia dla poszczególnych części konstrukcji

- ogólne sztywności

37) Jakie uproszczenie jest przyjęte we wzorze na częstość drgań własnych obrotowych

?

NIESTETY NIE MAM NIC NA To PYTANIE..:/

38) Jakie uproszczenie jest przyjęte we wzorze na amplitude drgań wymuszonych obrotowych

?

39) Przy jakich założeniach otrzymujemy uproszczoną postać wzoru dla obliczenia częstości drgań własnych złożonych ( wzór Kondina ):

Wzór Kodina

ZAŁOŻENIA:

Masa w Srodku układu ( moment bezwładności równy 0)

40. Uzasadnij postać wzoru Kordina dla obliczania częstości drgań własnych złożonych.

Założenie:

Masa całego układu skupiona jest w jego środku ciężkości (moment bezwładności = 0)

lub

gdzie

dla

otrzymujemy

m - masa całości

41. Uzasadnij postać wzoru na amplitudę wymuszonych drgań poziomych fundamentu:

42. Uzasadnij MBW na przykładzie drgań poziomych fundamentu blokowego pod maszynę o działaniu nieudarowym.

γ - ciężar objętościowy

aH = amplituda dopuszczalna

Charakterystyka fundamentu

charakterystyka sily wzbudzającej

F.t wartość pola teoretycznego

Pytanie 48

1.Ze względu na rodzaj gruntu ( ze względu na rodzaj kucia )

2.Ze względu na zakłócenia powodowane w otoczeniu przez prace maszyny (wpływ maszyny na człowieka na wrażliwe instrumenty i urządzenia)

3.Ze względu na konstrukcje (obiekty wrażliwe na drgania)

AD.1

Warunek użytkowania maszyny ustalony przez: producenta maszyny, normowe.

Adop=f(w)

Np.: MIEJSCE OPARCIA (hn=3000obr/min + - 10%---

Rezonans przejściowy -

Ad.2

- ustala norma PN-88/B-02171 “Ocena wpływu drgań na ludzi w budynkach”

Przemieszczenie (Ax)

Prędkość (
)

Przyspieszenie (-
)

AD.3

Wpływ na urządzenia w budynku

NORMOWO PN-80/B-03040

- klasa wrażliwości maszyny

- dop. Max prędkość drgań podłoża w jednym kierunku.

- dop. Amplituda przemieszczeń przy n=10Hz

n=50Hz

49. Zasada przyjmowania amplitudy dopuszczalnej ze względu na stopień oddziaływania na człowieka.

W przypadku równoczesnego występowania drgań wzbudzających różnych częstościach n_i i odpowiadających tym częstościom amplitudach A_i dopuszczalną amplitudę drgań można określać dla zastępczej częstości drgań n_m^o obliczonej z :

a) dla n_m⁰ >= 10Hz

b) dla n_m⁰ <10 Hz

50. . Zasada przyjmowania amplitudy dopuszczalnej ze względu na użytkowanie maszyny

1. Zgodnie z wymaganiami producenta maszyny

2. Obliczeniowe amplitudy drgań wymuszonych powinny być mniejsze od wartości drgań dla ludzi przy założeniu czasu przebywania ludzi równego co najwyżej 1h. Dla fundamentów pod turbozespoły o znamionowej prędkości obrotowej n_m=3000obr/min można przyjmować A_dop=25μm.

3. Przy braku ścisłych wymagań na podstawie wykresu dopuszczalnych amplitud drgań wymuszonych

51. Zasada przyjmowania amplitudy dopuszczalnej ze względu na stopień wpływu drgań na konstrukcje budynku.

1. Na podstawie klas wrażliwości maszyn. Jest 5 klas: 1.bardzo wrażliwe

2.średnio wrażliwe

3.mało wrażliwe

4.prawie niewrażliwe

5. zupełnie niewrażliwe

2. Na podstawie tablicy:

klasa wrażlwosci	charakterystyka	dop maks prędkość drgań podłoża mm/s	dopuszczalne ampli.
						10Hz	50Hz
						μm	μm
I	b. wrażliwe	0.1	1.6	0.3
II	ś. wrażliwe	1.0	16	3
III	m. wrażliwe	3.0	50	10
IV	prawie niewrażliwe	6.0	100	20
V	zupełnie niewraż.	powyżej 6	500	nie odbiło mi się

52. Zasady przyjmowania amplitudy dopuszczalnej dla fundamentów pod maszyny o działaniu nieudarowym.

Dopuszczalną amplitudę drgań należy wyznaczać:

- zgodnie z wymaganiami dostawcy lub producenta maszyny (ewentualnie przy braku wymagań zgodnie z wykresem dopuszczalnych największych amplitud drgań)

- amplitudy należy ograniczyć z uwagi na niekorzystne warunki gruntowe , wrażliwość na wpływ drgań przebywających w pobliżu ludzi, wrażliwość maszyn precyzyjnych znajdujących się w pobliżu, a także stan budynku w jakim maszyna ma zostać posadowiona

Nie należy amplitud ustalać jako granicznych wartości jeżeli niewielkim kosztem można uzyskać znacznie lepsze warunki pracy fundamentu. Wartości drgań muszą uwzględniać dopuszczalne wartości drgań dla ludzi przy założeniu czasu ich przebywania równym 1h. Gdy mamy do czynienia z zespołami o znamionowej prędkości obrotowej ok. 3000obr/min można przyjmować amplitudy równe 25 mikrometrów. Gdy mamy do czynienia z maszynami o różnych częstościach drgań wzbudzających, różnicujemy wtedy amplitudę dopuszczalną dla poszczególnych miejsc fundamentu.

53. Podaj kryteria przyjmowania zbrojenia w fundamentach pod maszyny o działaniu nieudarowym.

Wymagania zbrojeniowe zróżnicowane są ze względu na wypadkową sił wzbudzających oraz objętość betonu w fundamencie:

- siła nie większa niż 0.5kN i beton do 20 m³ , gdy stosunek długości do wysokości fundamentu jest nie większy niż 4, wtedy zbroimy na obwodzie otworów i wycięć oraz w miejscach osłabionych. Zbroimy prętami 8-12mm układanymi co 15-20cm,

- siła większa niż 0.5kN i beton do 20 m³ , jak wyżej, dodatkowo dodajemy siatki z prętów 12-16mm i oczkach 20-30cm, układanymi w płaszczyznach wierzchu i spodu fundamentu,

-gdy beton powyżej20 m³ ,zbrojenie jak wyżej, dodatkowo wszystkie pozostałe powierzchnie fundamentu uzbroić siatkami z prętów 10-16mm i oczkach 30-40cm. Zastosować również przestrzenne zbrojenie prętami 10-16mm i rozstawie 60-80cm. Gdy dodatkowo są miejsca narażone na stałe uderzenia oraz silne nagrzewania to dozbrajamy siatkami z prętów 10-12mm rozstawionych co 10 lub 20 cm (3 lub 4 warstwy siatek),

-gdy masa maszyny przekracza 12Mg oraz występują obrabiarki do metalu dające obciążenie dynamiczne zbroimy spód jak dla siły 0.5kN i betonu do 20 m³, wierzch natomiast co najmniej siatką z prętów 6-8mm o oczkach 15x15cm,

-gdy mamy fundamenty o kształcie nieregularnym należy zbrojenie zróżnicować,

-gdy zbroimy fundamenty ścianowe, względy konstrukcyjne wymagają siatek o prętach 12-16mm i oczkach 20-30cm, w płaszczyźnie spodu i wierzchu płyty. Ściany zbroimy ze względów konstrukcyjnych siatkami 20-30cm, o prętach pionowych 12-18mm, poziomych 10-12mm.

54. Podaj kryteria przyjmowania zbrojenia w fundamentach pod maszyny o działaniu udarowym.

-zbrojenie górne części fundamentu pod kowadło powinno składać się z poziomych siatek 10x10cm, z prętów 10-12mm,

-zbrojenie dolnej części podstawy stanowią co najmniej siatki o oczkach 15-20cm z prętów 16-20mm,

-zbrojenie ściany zagłębienia dla kowadła oraz górnej płaszczyzny fundamentu dla młotów swobodnego kucia konstrukcyjnie wykonujemy z siatek 12-16mm o oczkach 15-20cm, z przedłużeniem częściowym prętów pionowych do spodu fundamentu. Część otaczająca wnęką dla kowadła dodatkowo zbroimy konstrukcyjnie pionowymi prętami 12-16mm w rozstawie 20x20 cm,

-gdy przekroczona jest obliczeniowa wytrzymałość betonu R_bz, a powiększenie fundamentu nie jest możliwe stosujemy zbrojenie prętami skośnymi, w celu przejęcia głównych naprężeń rozciągających.

58. Jakie uproszczenia przyjęto we wzorach na amplitudę drgań wymuszonych fundamentu i kowadła przy przyjęciu układu o dwóch stopniach swobody?

Amplituda drgań fundamentu:

gdy:

Amplituda drgań kowadła:

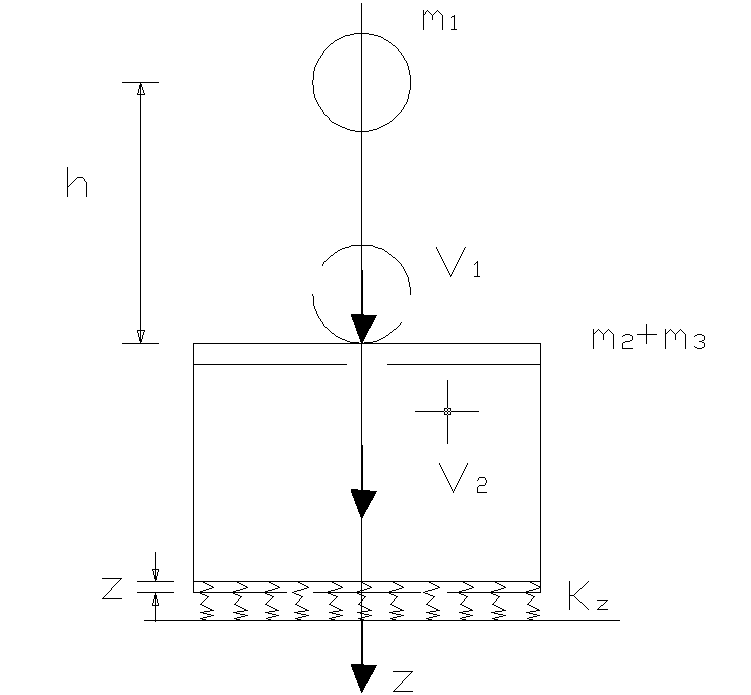

59. Jakie uproszczenia przyjęto we wzorze na amplitudę drgań wymuszonych fundamentu pod maszynę o działaniu udarowym przy przyjęciu układu o jednym stopniu swobody?

gdy:

wtedy wzór na amplitudę przyjmuje postać:

60. W jaki sposób wyznaczamy współczynnik dynamiczny dla podkładki podkowadłowej?

Współczynnik dynamiczny
- wielkość wyrażająca stosunek amplitudy drgań wymuszonych elementu do ugięcia tego elementu od statycznego działania amplitudy siły wzbudzającej.

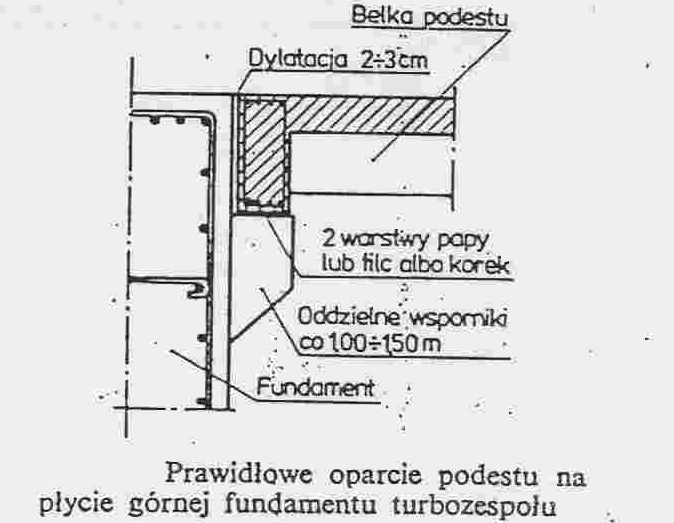

67. Podaj prawidłowe i nie prawidłowe sposoby oparcia konstrukcji stropów (podestów) na płycie górnej fundamentu ramowego.

68. W jakim przypadku należy uwzględniać siłę ciągu kondensatora w obliczeniach fundamentu ramowego?

Gdy kondensator jest usytuowany na sztywnych podporach i połączony turbiną sprężyście. Siła ciągu przekazuje się na turbinę w pełnej wielkości.

P_K=F(p_Z-p_W)

100kPa

69. Podaj kryteria przyjmowania obciążenia temperaturą fundamentu ramowego przy równomiernym rozgrzaniu.

t<50^OC → Δt=35^OC

t>50^OC → Δt=45^OC

70. Podaj kryteria przyjmowania obciążenia temperaturą fundamentu ramowego przy nierównomiernym rozgrzaniu.

t<50^OC → Δt=20^OC

t>50^OC → Δt=30^OC

Skurcz:

6 m - o 15^OC

3 m - o 10^OC

1 m - o 5^OC

71.Wzór geigera na częstość drgań własnych

nw=30/√f λ=π/√f

72.Podaj kryteria przyjmowania mas drgających przy przybliżonym sposobie określania podstawowej czestości drgań własnych ramy portalowej.

4 rysunki ze str.66

∑(P+Q+2N) - suma ciężarów mas drgających

73.Jakie składowe ugięć uwzględniamy w obliczeniachczęstości drgań własnych wg. Wzoru geigera

ugięcie spowodowane:

f1 - zginanie rygla ramy

f2 - ścinanie rygla ramy

f3 - skrócenie słupów pod wpływem sił podłużnych

fg - ugięcie sprężystego podłoża gruntowego

74. W jaki sposób określamy ugięcie sprężystego podłoża gruntowego dla fundamentu ramowego

fg=∑(P+Q+2N)/Kz

Kz - sztywność pionowa podłoża gruntowego

75.i 76. Zasady wyznaczania amplitud drgań wymuszonych fundamentu ramowego dla przypadków λ<ω i λ=>ω z uwzględnieniem λz

same wzory str. 67 i 70 a) i b)

77. Kryteria ustalania sztywności elementów stropów przy obliczaniu częstości drgań własnych.

D=E*I (kNm^2)

E - wsp. Sprężystości materiału

I - moment bezwładności

I: rys. str. 80

-dla belek przy niemonolitycznej płycie, moment bezwł. Belki

• dla belek przy monolitycznej płycie I=Ipł+Ibelki odległość w osiach przęseł

• dla monolitycznego stropu żebrowego jw.

• Dla stropów płytowych pracujących w 1 kierunku: I płyty, o szerokości = rozpiętości

• Dla str. pł. prac. w 2 kierunkach.

D=Eh^3/12(1-μ^2)

h - gr. Płyty

μ - wsp. Poissona

Ad 1 + Ad 2

Maszyny o ustalonym ruchu okresowo zmiennym - maszyny o dzialaniu udarowym.

Obciazenie dynamiczne charakterystyczne - sily wzbudzajace wytwarzane przez maszyne w stanie jej normalnej eksploatacji

Przyjmuje się je celu wyznaczenia amplitud drgan wymuszonych.Obliczone wartosci amplitud porownuje się z amplitudami dopuszczalnymi wg normy ( stan graniczny uzytkowania )

Sposoby wyznaczania

• zgodnie z wymaganiami producenta maszyny

• przy braku scislych wymagan wg normy tab 11 ( wartosci na dolaczonym skanie

---
