Monika Brzezińska

Opracowanie wyników badań pionowych

sondowań elektrooporowych

dla profilu numer 2

Załączniki:

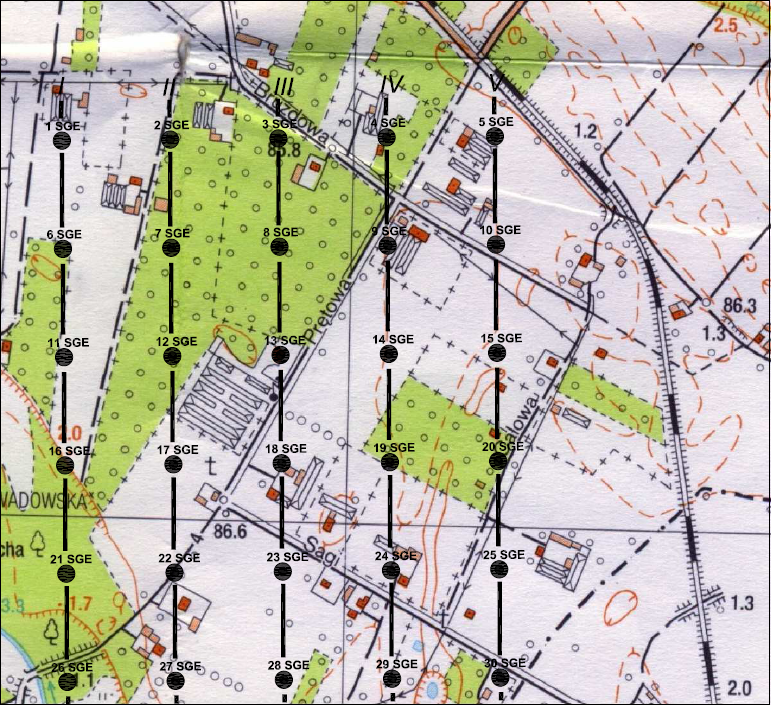

1. Mapa dokumentacyjna pionowych sondowań elektrooporowych.

2. Interpretacje ilościowe krzywych SGE.

1. Mapa dokumentacyjna pionowych sondowań elektrooporowych

0 500 1000 1500 m

2. Interpretacje ilościowe krzywych SGE

• sondowanie numer 2

• sondowanie numer 7

• sondowanie numer 12

• Sondowanie numer 17

• Sondowanie numer 22

• Sondowanie numer 27

3. Przekrój elektryczny

4. Przekrój Geoelektryczny

5. Mapa oporów rzeczywistych na głębokości 25 m p.p.t.

Skala: 1:12 500

6. Mapa głębokości stropu glin

Skala: 1:12 500

7. Wnioski

Sondowania elektrooporowe wykonano wzdłuż linii N-S dla profilu 2 ( 2SGE do 27 SGE) metodą Schlumbergera, do głębokości 6o m p.p.t. Praca w układzie symetrycznym Schlumbergera oznacza, że odległość elektrod pomiarowych MN jest mniejsza niż 1/3 elektrod prądowych AB. Wzdłuż profilu wykonano przekrój elektryczny oraz przekrój geoelektryczny.

Analiza sondowań wykonanych na badanym terenie pozwoliła wytypować występowanie 3 stref:

1) strefa aeracji, do której należą piaski suche (570-12930 Ωm),

2) strefa saturacji, na którą składają się piaski nawodnione (90-100 Ωm); ich miąższość wynosi ok. 30 m; piask8i te tworzą pierwszy poziom wodonośny o swobodnym zwierciadle

3) strefa glin- gliny polodowcowe (40-43 Ωm).

Na podstawie wyników sondowań możemy stwierdzić rozkład miąższości warstw nie jest jednorodny. Występuje zmienna miąższość strefy saturacji i jest to uzależnione od występowania danego typu osadów (glin oraz piasków). Lokalna zmienność wartości oporów na danym terenie jest uzależniona od osadów tam występujących, co świadczy
o zróżnicowanej budowie geologicznej.

---
