Dane	Obliczenia	Wyniki
1. Obliczenie wstępne średnicy tłoka. [PM T.II, str. 261] - dobieram sposób pracy z tablicy 13.
L = 250 mm η0=0,65	Z tablicy 14 dla ciśnienia p=0,5 MPa i siły P=250 daN. D = 80 mm	D = 80 mm
2. Obliczenie maksymalnego ciśnienia.
Fp = 1,55 kN D = 80 mm	pmax =	pmax =0,31 MPa pmax<ppr
3. Obliczenie średnic tłoczyska.
D =45 mm Fc = 1,20 kN pmax= 0,31 MPa	Na podstawie tab. 16 „Wymiary średnic tłoczysk z zależności od średnicy wewnętrznej cylindra” dla D = 80 mm przyjmuję d = 40 mm	d = 40 mm
4. Inżynierskie obliczenie ilości cykli.
l=350	Obl. powierzchni pod krzywą: P= ½*π*r^2 = ½*3,14*0,35^2=0,192 Znalezienie prostokąta o tej samej powierzchni: l*x = 0,192 x=0,192/0,35=0,55 średnia prędkość wysuwu siłownika. 0,35/0,55=0,63 2t=1,27 min=76 s = 47 cykli/h x 350	lcykli=1,27 min^-1
5. Zużycie powietrza (z monogramy z MPM II, str. 262, rys. 36)
D=80 mm s=250 mm ls=1,27 pp=0,5 MPa	Dla tych danych zużycie powietrza dla siłownika obustronnego działania wynosi: Q=30 dm^3/min	Q=30 dm^3/min

Dane	Obliczenia	Wyniki
Vt = 6 m/min D = 0,08 m d = 0,04 m pmax = 0,31 MPa	Ze strony www.compair.com.pl/ dobieram sprężarkę łopatkową HV01 Ciśnienie nominalne pn = 1 MPa
6. Obliczam prędkość ruchu tłoka przy sprężarce HV01 działającej przy spadku ciśnienia.
D = 80 mm Qn = 30 l/min d = 40 mm	- ruch tłoka w lewo, - ruch tłoka w prawo,
7. Obliczenia grubości ścianki cylindra.
D = 0,08 m pn = 1 MPa kr = 195 MPa z = 1 C = 0,001 m	Materiał na cylinder przyjmuję Al kr =195 MPa	g = 12-18 mm
8. Obliczenie grubości dna cylindra.
kr = 195 MPa D = 80 mm p = 1 MPa		h = 5 mm
9. Obliczenie długości prowadzenia tłoczyska.
s = 250 mm		H = 25 mm

Dane	Obliczenia	Wyniki
10. Obliczenia smukłości λ pręta.
l = 0,25 m d = 40 mm	Smukłość graniczna dla stali St45 wynosi λ=100 λ<λgr - warunek wyboczenia niesprężystego. Wyboczenie niesprężyste. Z tablicy 27 „Wartość smukłości granicznej λgr i stałych a,b,c” σkr=a-bλ+cλ dla stali St45 a=464; b=3,617; c=0 xw- stopień bezpieczeństwa na wyboczenie dla stali 2,5-3,5	σkr=32,5kN/m
11. Połączenie pokrywy z cylindrem.
	Przyjmuję połączenie pokrywy 1 z cylindrem rozłączne ( gwintowe ) rurowe walcowe o średnicy nominalnej dn=5 ” d=D=151,130mm; d1=D1=149,651mm; d2=D2=148,172mm; p=2,309; h=1,479; r=0,317 wg PN-79/M-02030 Dla pokrywy 2 połączenie z cylindrem rozłączne ( gwintowe ) rurowe walcowe o średnicy nominalnej dn=6” d=D=163,830mm; d1=D1=162,351mm; d2=D2=160,872mm p=2,309; h=1,479; r=0,317 wg PN-79/M-02030
Dane	Obliczenia	Wyniki
12.Sprawdzenie połączenia gwintowego z warunku na rozciąganie.
Dla Al kr= 195 MPa D= 80 mm p= 1 Mpa	kN Warunek spełniony - obliczanie długości gwintu ( pokrywa 1 ) Dla pokrywy 2: Warunek spełniony - obliczanie długości gwintu ( pokrywa 2 )	F=15,8 kN lgw1=16 mm lgw2=16 mm

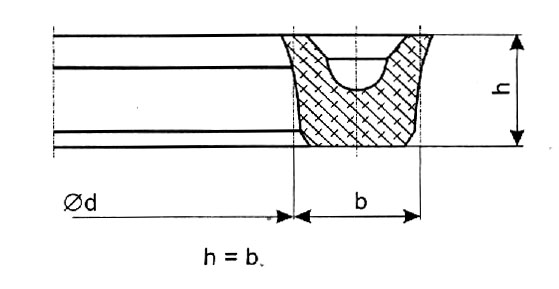

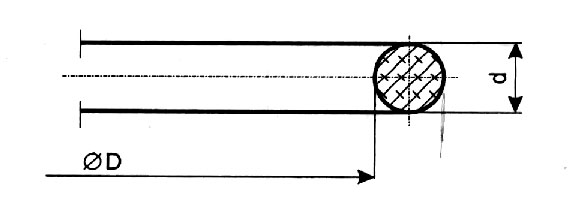

Uszczelnienie tłoczyska w pokrywie Dobieram zestaw uszczelniający tkaninowo-gumowy typu DT wg ZN-77/II/Z-20/14 Uszczelnienie tłok-cylinder Dobieram dwa pierścienie uszczelniające o przekroju „U” typu UT Wg PN-72/M-73095 Do pierścieni uszczelniających UT dobieram pierścienie podporowe U3 wg PN-73/M-73099 o wymiarach: D=125 mm; d2=108,3 mm; d3=116,7 mm; b1=4,2 mm; e=4,5 mm Uszczelnienie tłok-tłoczysko Dobieram dwa pierścienie uszczelniające o przekroju kołowym typu OS Wg PN-60/M-86961 Uszczelnienie pokrywa cylinder Dobieram dwa pierścienie uszczelniające o przekroju kołowym typu O Wg PN-60/M-86961
4. Dobór sprężarki - obliczenie Qmax

Moc silnika N=1,1 kW

Wydajność nominalna Q_n=1,96 l/s

Pojemność oleju 1l

Masa m=35 kg

Poziom hałasu 62 dBA

---
