Opisy połaczeńntrali DSC czujki Encore sygnalizatora MOS 10


Opis połączeń czujki ruchu Encore

0x08 graphic
Od lewej 1-TAMP, 2-TAMP ( antysabotaż ). Jest to wyjście styków mikrowyłącznika nr.10 znajdującego się na płytce czujki. Po zamknięciu obudowy czujki styki 1 i 2 są zwarte (NC). Podłączenie nie jest wymagane dla systemów alarmowych klasy A.
Pozycja 3 - zasilanie czujki +12V DC.
Pozycja 4 GND - masa (-).
Pozycja 5 i 6 - C, NC wyjście przekaźnikowe czujki. Po podłączeniu zasilania do czujki wyjście to jest zwarte (NC). Na płytce czujki znajdują się dwie zwory J1 (nr.8) i J2 (nr.12). Zwora J1 - sygnalizacja optyczna alarmu. Jeżeli zwora J1 jest założona to dioda LED (nr.7) czujki świeci przy wykryciu ruchu przez czujnik PIR (nr.9).
Po zakończeniu instalacji czujki zaleca się wygaszenie diody. Zwora J2 - tryb detekcji. Zwora J2 (nr.12) założona tryb detekcji szybki (NORMAL), jeżeli zwora J2 jest zdjęta tryb detekcji jest wolny (HOSTILE). Zdjęcie zwory J2 zalecane jest w pomieszczeniach gdzie jest duże prawdopodobieństwo wystąpienia fałszywych alarmów. Numer 11 to skala regulacji pionowej czujki od +5° do -10°.
Pamiętaj aby nigdy nie dotykać czujnika PIR !



Opis połączeń Sygnalizatora MOS-10

0x08 graphic
Od góry 1 i 2 Sabotaż, są to wyjścia styków mikrowyłączników umieszczonych na płycie sygnalizatora. Po zamknięciu obudowy styki te są zwarte (NC). Na płycie znajduje się zwora JPS (nr.9), zdjęcie tej zwory powoduje włączenie parametru 5,6 kOM do obwodu antysabotażowego. O obwodzie antysabotażowym będzie niżej.
Zacisk numer 3 +13,8V - zasilanie sygnalizatora, zacisk 4 GND - masa (-).
5 - L, wejście wyzwalające optykę. 6 - S, wejście wyzwalające akustykę. Podanie na wejścia S i L sygnału wyzwalającego powoduje włączenie sygnalizatora. Sygnalizator może być wyzwalany plusem lub minusem.
Na płycie sygnalizatora znajdują się zwory S-, S+ (nr.7), L-, L+ (nr.8) oraz JL1, JS1, JL2, JS2. Jeżeli sygnalizator wyzwalamy potencjałem ujemnym (-) to należy założyć ( zewrzeć ) zwory S-, L-, JL1, JS1. Powyższe ustawienie jest wymagane przy podłączeniu sygnalizatora MOS do centrali DSC, ponieważ w momencie wystąpienia alarmu na wyjściu centrali zasilającym sygnalizatory (BELL-) pojawia się potencjał ujemny (-).
Przestawianie innych zworek nie jest konieczne w przypadku połaczenia z centralą DSC.
Zwory S1, S2, S3 służą do zmiany tonu sygnalizatora.



Opis połączeń centrali alarmowej DSC 1565

0x08 graphic

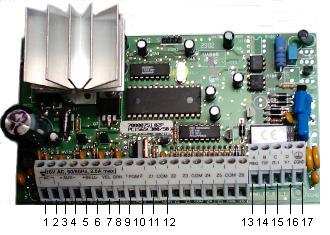

Od lewej 1 i 2 AC, do tych zacisków podłączamy dwa przewody wychodzące z uzwojenia wtórnego transformatora 230V/16,5V AC znajdującego się w obudowie centrali alarmowej. Kolejność nie ma znaczenia.
Zaciski 3 i 4 AUX+ i AUX-, jest to wyjście 12V DC zasilające czujki i klawiaturę. Z tego wyjścia można zasilić również dowolne urządzenie pracujące w systemie alarmowym o napięciu zasilania 12V DC. Maksymalne obciążenie tego wyjścia wynosi 550 mA.
Zaciski 5 i 6 BEL+ i BELL-, jest to wyjście zasilające sygnalizatory. W momencie wystąpienia alarmu na wyjściu BELL- pojawia się potencjał ujemny ( dodatni jest cały czas ). Maksymalne obciążenie wyjścia przy pracy ciągłej wynosi 700 mA, w impulsie 3A. Jeżeli do wyjścia nie jest podłączony sygnalizator należy BELL+ i BELL- zewrzeć rezystorem 1000 OM. W przeciwnym wypadku centrala alarmowa będzie sygnalizować awarię obwodu sygnalizatora.
Zacisk 7 YEL i 8 GRN, są to zaciski służące do transmisji przebiegu zegarowego i danych. Do zacisków podłączamy klawiaturę centrali alarmowej, odpowiednio zacisk Y klawiatury do YEL, zacisk G klawiatury do GRN.
Zacisk 9 i 10 to PGM1 i PGM2, Są to programowalne wyjścia typu otwarty kolektor. Gdy wyjście jest aktywowane jest zwierane do masy. Obciążalność prądowa tego wyjścia wynosi do 300 mA.
Dalej 11 i 12 to Z1 i COM, wejście linii dozorowej. Tutaj podłączamy wyjście przekaźnikowe czujki C, NC.
Przykład:
Połączenie czujki z centralą wygląda następująco zacisk C czujki do Z1 centrali, zacisk NC czujki do COM centrali ( lub odwrotnie - kolejność nie ma znaczenia ).
Następne zaciski nie oznaczone cyframi na zdjęciu to wejścia kolejnych linii dozorowych centrali alarmowej.
Zaciski 13 i 14 to wejście linii telefonicznej RING, TIP. Zaciski 15 i 16 - R1, T1 to wyjście linii telefonicznej np. do telefonu. Podłączenie jest wymagane gdy centrala ma uaktywnioną funkcję monitoringu telefonicznego lub powiadomienia osobistego o alarmie. Zacisk 17 to GND.


Wnętrze centrali alarmowej DSC

0x01 graphic

Zdjęcie przedstawia wnętrze centrali alarmowej DSC. Od góry: płyta główna centrali zamocowana na kołkach dystansowych do metalowej obudowy. Niżej akumulator bezobsługowy oraz transformator.

Opis połączeń klawiatury PC1555RKZ

0x08 graphic

Do centrali DSC 1565 możemy podłączyć maksymalnie osiem klawiatur. Z centralą DSC 1565 współpracują klawiatury PC1555RKZ, PC5508Z, LCD5500Z. Opis zacisków i sposób podłączenia we wszystkich klawiaturach jest identyczny. Klawiatura może być oddalona od centrali maksymalnie o 305 m mierząc wzdłuż przewodu.
Na zdjęciu przedstawiono klawiaturę PC1555RKZ.
Od lewej R ( kolor czerwony ) zasilanie klawiatury +12V DC. Łączymy z wyjściem AUX+ centrali alarmowej.
B - masa (-), ( kolor niebieski ), łączymy z AUX- centrali alarmowej.
Y, G ( kolor żółty i zielony ) zaciski służące do transmisji przebiegu zegarowego i danych. Łączymy Y z zaciskiem YEL , G z zaciskiem GRN centrali alarmowej.
Zacisk Z jest to wejście dodatkowej linii dozorowej tzw. klawiaturowej. Jeżeli do zacisku Z chcemy podłączyć czujkę musimy aktywować tą linię z trybu programowania instalatorskiego. Fabrycznie linia nie jest aktywna.



Schematy połączeń centrali DSC 1565

0x08 graphic

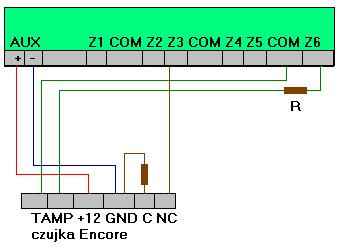

Komentarz do rysunku:
Na rysunku przedstawiono połączenie czujki Encore z centralą alarmową DSC 1565. Czujka została podłączona do linii dozorowej Z3. Ponieważ linie dozorowe centrali alarmowej DSC są fabrycznie zdefiniowane jako parametryczne (EOL - z jednym rezystorem ) do czujki został wpięty rezystor parametryczny R=5,6 kOM. ( rezystory są dostarczone razem z płytą główną centrali alarmowej ). Parametryzację linii NC można wyłączyć z trybu programowania instalatorskiego. Możliwa jest również parametryzacja linii NC dwoma rezystorami 2EOL. Proszę zwrócić uwagę, że rezystor w czujce został wpięty między wyjście przekaźnikowe czujki C i GND a nie między wyjście przekaźnikowe czujki C i COM centrali alarmowej. Połączenie takie podyktowane jest tym, że GND i COM to masa, która jest wspólna dla systemu
Do linii dozorowej Z6, COM został podłączony obwód antysabotażowy czujki.

Więcej schematów połączeń znajduje się w dziale schematy



0x08 graphic

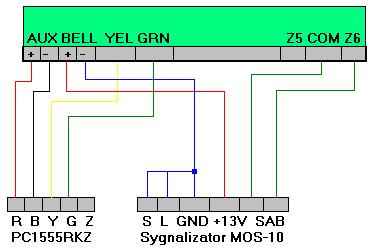

Komentarz do rysunku:
Na rysunku przedstawiono połączenie klawiatury PC1555RKZ i sygnalizatora MOS-10 z centralą alarmową DSC 1565
Ponieważ na wyjściu centrali alarmowej zasilającym sygnalizator BELL(+) potencjał dodatni +12V jest cały czas, natomiast ujemny pojawia się w momencie wystąpienia alarmu sygnalizator musi być sterowany potencjałem ujemnym (-). Aby sygnalizator wyzwalany był potencjałem ujemnym (-), wymagane jest przełożenie zworek znajdujących się na płycie sygnalizatora S+ na S- i L+ na L- ( wyzwalanie optyki i akustyki masą ).
Do linii dozorowej numer 6 ( Z6, COM ) na płycie centrali została podłączona linia antysabotażowa generująca alarm w przypadku otwarcia obudowy sygnalizatora. Jeżeli linie dozorowe centrali alarmowej DSC są zdefiniowane jako parametryczne EOL ( w centrali alarmowej DSC linie są fabrycznie zdefiniowane jako parametryczne R=5,6 kOM , komplet rezystorów dostarczony jest razem z płytą centrali ) należy zdjąć na płycie sygnalizatora zworę JPS. Zdjęcie zwory parametryzuje linie antysabotażową rezystorem 5,6 KOM. W praktyce do linii antysabotażowej w naszym przypadku Z6, COM wpina się również linie antysabotażowe innych urządzeń ( np. czujek ) łącząc je szeregowo. W takim przypadku rezystor parametryczny powinien znajdować się tylko w jednym urządzeniu. Zobacz jak łączy się linie antysabotażowe ze sobą na rysunku poniżej.

Więcej schematów połączeń znajduje się w dziale schematy



0x08 graphic

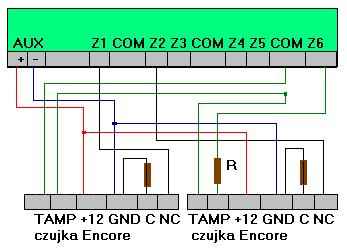

Komentarz do rysunku:
Na rysunku przedstawiono przykładowe połączenie dwóch czujek Encore z centralą alarmową DSC 1565. Czujki zostały podłączone do Linii dozorowych Z1 i Z2. Ponieważ linie dozorowe centrali alarmowej DSC są fabrycznie zdefiniowane jako parametryczne (EOL) do czujek został wpięty rezystor 5,6 kOM. Jeżeli w centrali alarmowej, w której linie dozorowe skonfigurowane są jako parametryczne zostaną po podłączeniu wszystkich czujek wolne wejścia linii dozorowych ( na rysunku Z3, Z4, Z5 ) należy je zewrzeć rezystorem 5,6 kOM do masy COM lub wyprogramować. Jeżeli tego nie zrobimy centrala nie da się włączyć.
Na rysunku pokazano również przykład szeregowego połączenia dwóch obwodów antysabotażowych czujek. Obwody podłączono do linii Z6 centrali alarmowej. Proszę zwrócić uwagę że rezystor parametryczny obwodu antysabotażowego znajduje się tylko w jednej czujce.

Więcej schematów połączeń znajduje się w dziale schematy



0x08 graphic

Komentarz do rysunku:
Na rysunku przedstawiono przykład połączenia szeregowego dwóch czujek Encore. Obie czujki zostały podłączone do linii dozorowej Z2 centrali alarmowej.
Do linii dozorowej numer 6 ( Z6, COM ) na płycie centrali została podłączona linia antysabotażowa generująca alarm w przypadku otwarcia obudowy czujki. Proszę zwrócić uwagę, że w obwodzie linii dozorowej Z2 i antysabotażowym Z6 znajduje się tylko jeden rezystor parametryczny R=5,6 kOM.

Więcej schematów połączeń znajduje się w dziale schematy
