Folta Jakub Gr. Ćw 1

Pomiary w obwodach prądu stałego.

CEL ĆWICZENIA

Celem ćwiczenia jest zapoznanie się z obsługa woltomierzy i amperomierzy, poznanie zasad pomiaru prądu i napięcia stałego jak i przemiennego metodą techniczną. Na podstawie wyników pomiarów należało wyliczyć rezystancje korzystając z prawa Ohma.

WYPOSAŻENIE STANOWISKA

W celu przeprowadzenia ćwiczenia stanowisko pomiarowe zostało wyposażone w regulowany zasilacz, woltomierz, amperomierz i rezystor (odbiornik).

PRZEBIEG ĆWICZENIA:

Ćwiczenie polegało na zmierzeniu kilku wartości napięcia i prądu, za każdym razem zmieniając zadane napięcia na zasilaczu.

WYNIKI POMIARU

	Uz	I	U
Pomiar 1	7,5	2	6
Pomiar 2	13	3,5	11
Pomiar 3	18	5	16
Stała miernika	5	1	5

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Uz	I	U
Jednostki	V	A	V
Pomiar 1	37,5	2	30
Pomiar 2	65	3,5	55
Pomiar 3	90	5	80

Rezystancję odbiornika liczę z prawa Ohma

WNIOSKI:

Wyniki rezystancji powinny być takie same ewentualnie bardzo zbliżone do siebie, jednak z przeprowadzonych pomiarów wynika zupełnie inaczej. Mogło to być spowodowane błędnym odczytem wartości z miernika, dużym błędem pomiarowym miernika gdyż odczyt pomiarów był dokonywany przy niewielkim wychyleniu wskazówki, a w takim przypadku błąd jest największy.

Pomiary w obwodach prądu przemiennego.

CEL ĆWICZENIA

Celem ćwiczenia jest zrozumienie zasad „dodawania” się napięć w układach RL, a także zapoznanie się ze sposobem obrazowania tego faktu na wykresach wektorowych napięć i prądów.

UKŁAD DO POMIARU ZŁOŻONY Z

SZEREGOWO POŁĄCZONYCH ELEMENTÓW RL

WYPOSAŻENIE STANOWISKA

W celu przeprowadzenia ćwiczenia stanowisko pomiarowe zostało wyposażone w generator napięcia przemiennego, autotransformator, 3 woltomierze, amperomierz, rezystor (R) i cewkę (L)

PRZEBIEG ĆWICZENIA:

Ćwiczenie polegało na zmierzeniu kilku wartości napięcia i prądu, za każdym razem zmieniając przełożenie na autotransformatorze aby uzyskać zadaną wartość napięcia zasilania U_z. Po wykonaniu ćwiczenia należało wykonać wykresy wektorowe napięć na poszczególnych elementach.

WYNIKI POMIARU

	Uz	I	UR	UL
Pomiar 1	30	19	20	15,5
Pomiar 2	45	27,5	30	23,5
Pomiar 3	60	36,5	40	31
Stała miernika	2	0,5	2	2

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Uz	I	UR	UL
Jednostki	V	A	V	V
Pomiar 1	60	9,5	40	31
Pomiar 2	90	13,75	60	47
Pomiar 3	120	18,25	80	62

Pomiar z rdzeniem magnetycznym zamontowanym w cewce

	Uz	I	UR	UL
Pomiar 1	30	8,5	8	25
Pomiar 2	45	11	12	37,5
Pomiar 3	60	15	16	50
Stała miernika	2	0,5	2	2

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Uz	I	UR	UL
Jednostki	V	A	V	V
Pomiar 1	60	4,25	16	50
Pomiar 2	90	5,5	24	75
Pomiar 3	120	7,5	32	100

UKŁAD DO POMIARU ZŁOŻONY Z

SZEREGOWO POŁĄCZONYCH ELEMENTÓW RLC

WYPOSAŻENIE STANOWISKA

W celu przeprowadzenia ćwiczenia stanowisko pomiarowe zostało wyposażone w generator napięcia przemiennego, autotransformator, 4 woltomierze, amperomierz, rezystor (R), cewkę (L) i kondensator (C).

PRZEBIEG ĆWICZENIA:

Ćwiczenie polegało na zmierzeniu kilku wartości napięcia i prądu, za każdym razem zmieniając przełożenie na autotransformatorze aby uzyskać zadaną wartość napięcia zasilania U_z. Po wykonaniu ćwiczenia należało wykonać wykresy wektorowe napięć na poszczególnych elementach.

WYNIKI POMIARU

	Uz	I	UR	UL	UC
Pomiar 1	30	19,5	20,5	16	19
Pomiar 2	45	28	30,5	24	29
Pomiar 3	60	38	41	32	38,5
Stała miernika	2	0,5	2	2	2

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Uz	I	UR	UL	UC
Jednostki	V	A	V	V	V
Pomiar 1	60	9,75	41	32	36
Pomiar 2	90	14	61	48	38
Pomiar 3	120	19	82	64	77

;
;
;
;
;
;
;

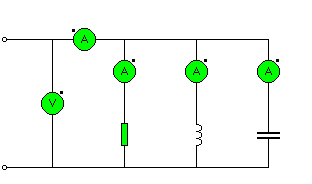

UKŁAD DO POMIARU ZŁOŻONY Z

RÓWNOLEGLE POŁĄCZONYCH ELEMENTÓW RLC

WYNIKI POMIARU

	Uz	I	IR	IL	IC
Pomiar 1	30	0,17	25	0,16	0,14
Pomiar 2	45	0,26	36	0,25	0,21
Pomiar 3	60	0,35	47	0,33	0,29
Stała miernika	2	1	0,005	1	1

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Uz	I	IR	IL	IC
Jednostki	V	A	A	A	A
Pomiar 1	60	0,17	0,125	0,16	0,14
Pomiar 2	90	0,26	0,18	0,25	0,21
Pomiar 3	120	0,35	0,235	0,33	0,29

;
;
;
;
;
;
;

PORÓWNANIE WSKAZAŃ MIERNIKÓW

Pomiar miernikiem cyfrowym	Pomiar miernikiem analogowym
9,9	5
19,1	10
39,3	20
78,8	40
139,3	70
148,5	75
Stała miernika analogowego	2

Po uwzględnieniu stałej miernika wyniki przedstawiają się następująco:

Pomiar miernikiem cyfrowym	Pomiar miernikiem analogowym
9,9	10
19,1	20
39,3	40
78,8	80
139,3	140
148,5	150

Pomiary w obwodach prądu przemiennego trójfazowego.

CEL ĆWICZENIA

Celem ćwiczenia jest zrozumienie zasad działania układu połączonego w „gwiazdę” i „trójkąt”. Wykonać pomiary napięć i prądów, ujmując wyniki w tabeli. Obliczyć średnie arytmetyczne zmierzonych napięć i prądów. Następnie sprawdzić, czy spełniona jest zależność
dla gwiazdy i
dla trójkąta.

UKŁAD DO POMIARU POŁĄCZONY W GWIAZDE

WYPOSAŻENIE STANOWISKA

W celu przeprowadzenia ćwiczenia stanowisko pomiarowe zostało wyposażone w generator napięcia przemiennego trójfazowego, autotransformator, 6 woltomierzy, 6 amperomierzy i 3 rezystory (odbiorniki). Układ został zmontowany jak na rysunku poniżej.

WYNIKI POMIARU

	Umf	I1	I1'	I2	I2'	I3	I3'	Uf
Pomiar 1	30	22	23	22	19	0,23	0,23	18
Pomiar 2	40	30	31	29	25	0,36	0,36	25
Pomiar 3	50	38	39	37	32	0,45	0,45	31
Stała miernika	2	0,01	0,01	0,01	0,01	1	1	2

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	Umf	I1	I1'	I2	I2'	I3	I3'	Uf
Jednostki	V	A	A	A	A	A	A	V
Pomiar 1	60	0,22	0,23	0,22	0,19	0,23	0,23	36
Pomiar 2	80	0,30	0,31	0,29	0,25	0,36	0,36	50
Pomiar 3	120	0,38	0,39	0,37	0,32	0,45	0,45	62

UKŁAD DO POMIARU POŁĄCZONY W TRÓJKĄT

WYPOSAŻENIE STANOWISKA

W celu przeprowadzenia ćwiczenia stanowisko pomiarowe zostało wyposażone w generator napięcia przemiennego trójfazowego, autotransformator, 6 woltomierzy, 6 amperomierzy i 3 rezystory (odbiorniki). Układ został zmontowany jak na rysunku poniżej.

WYNIKI POMIARU

	I3	I3'	I1	I1'	I2	I2'	UF	Umf
Pomiar 1	0,4	0,28	33	19	41	16	15	16
Pomiar 2	0,5	0,35	40	23	56	20	19	20
Pomiar 3	0,6	0,43	49	28	62	24	23	24
Stała miernika	1	1	0,01	0,01	0,01	0,01	2	2

Po uwzględnieniu stałych mierników i ujednoliceniu jednostek wyniki przedstawiają się następująco:

	I3	I3'	I1	I1'	I2	I2'	UF	Umf
Jednostki	mA	mA	mA	mA	mA	mA	V	V
Pomiar 1	0,4	0,28	0,33	0,19	0,41	0,16	7,5	32
Pomiar 2	0,5	0,35	0,40	0,23	0,56	0,20	9,5	40
Pomiar 3	0,6	0,43	0,49	0,28	0,62	0,24	11,5	48
