TEMAT: POMIARY W OBWODACH PRĄDU PRZEMIENNEGO.

Grupa F/25 B:

SCHEMATY I OPISY UKŁADÓW POMIAROWYCH:

1. Pomiar napięcia, prądu i mocy czynnej dla obciążenia różnego typu.

a) Schematy pomiarowe.

Obwód R: Obwód RL:

0x08 graphic
0x08 graphic

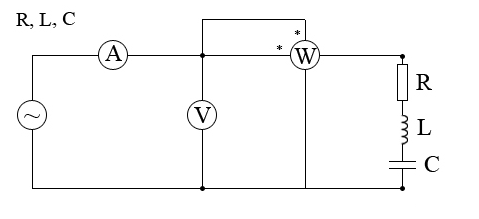

Obwód RC: Obwód RLC:

0x08 graphic
0x08 graphic

b) Tabela z wynikami pomiarów.

Rodzaj odbiornika

Natężenie

I[A]

Napięcie

U[V]

Moc czynna P[W]

Z

[Ω]

cosφ

R [Ω]

X

[Ω]

R

0,55

100

55

181,82

1

181,82

0

R, L

0,25

100

15

400

0,6

240

320

, C

0,37

100

25

270,27

0,68

182,62

199,24

R, L, C

0,38

100

34

263,16

0,89

235,46

117,52

c) Obliczenia.

Obwód R:

Obwód RL:

Obwód RC:

Obwód RLC:

d) Wnioski.

Pomiar rezystancji za pomocą mierników elektromagnetycznych takich jak amperomierz i woltomierz nazywa się metodą techniczną.

W zależności od rodzaju odbiornika, różne są kąty przesunięcia fazowego φ, a przesunięcie fazowe φ jest w każdym przypadku niezerowe. Należy zauważyć, że w zależności od typu odbiornika, dla stałego U (napięcie), różne są odczyty dla I (natężenie) i P (moc).

Powyższe schematy służą do pomiaru małych impedancji odbiornika.

Bardzo ważnym elementem podczas pomiarów jest dobór odpowiedniej metody pomiarowej, która ma duży wpływ na osiągane wyniki.

2. Pomiar wartości średniej i skutecznej.

a) Wykres.

0x01 graphic
0x01 graphic

b) Obliczenia.

0x01 graphic
0x01 graphic
0x01 graphic

Z pomiarów:

Ze wzoru:

c) Wnioski.

Wartość skuteczna (USK, URMS) jest statystyczną miarą sygnału okresowo zmiennego (najczęściej dotyczy wielkości elektrycznych prądu i napięcia). Wartość skuteczna prądu przemiennego jest taką wartością prądu stałego, która w ciągu czasu równego okresowi prądu przemiennego spowoduje ten sam efekt cieplny, co dany sygnał prądu przemiennego.

Wartość maksymalna dla przebiegów okresowych zmiennych okresowo jest wartością najwyższą dla jednego okresu.

W przeprowadzonym pomiarze otrzymaliśmy wartość max 140V, natomiast ta sama wartość obliczona teoretycznie wynosi V.

Uśr< U< Umax

3. Rezonans napięć i prądów.

a) Obliczenia.

Częstotliwość rezonansu:

0x01 graphic

b) Wnioski.

W powyższym ćwiczeniu badaliśmy zjawisko rezonansu w obwodzie szeregowym (dla rezonansu napięć) RLC i równoległym (dla rezonansu prądów) RLC. Rezonans to zjawisko fizyczne zachodzące dla drgań wymuszonych, objawiające się pochłanianiem energii poprzez wykonywanie drgań o dużej amplitudzie przez

Zależność między częstotliwością drgań, a natężeniem prądu w układzie przedstawiają wykresy:

Wykres rezonansu napięć:

0x08 graphic

Wykres rezonansu prądów:

0x08 graphic
