Laboratorium z Elektrotechniki

Temat:

M1. Pomiary w obwodach prądu stałego

Autor:

Arkadiusz Fal

Grupa 3

Wydział:

IMiR

Ocena

1. Teoria:

a) Prąd elektryczny, to uporządkowany ruch ładunków elektrycznych.

Wielkością opisującą prąd elektryczny jest natężenie prądu elektrycznego I, które definiuje się jako stosunek ładunku elektrycznego q, który przepływa przez poprzeczny przekrój przewodnika, do czasu t przepływu tego ładunku:

0x01 graphic

Jednostką natężenia prądu elektrycznego w układzie SI jest amper [A].

Ruch ładunku jest wywołany ruchem cząstek (lub pseudocząstek) obdarzonych ładunkiem, zwanych nośnikami prądu. Nośnikami prądu elektrycznego mogą być elektrony, jony bądź dziury, czyli puste miejsca po elektronach. W metalach swobodnie przemieszczają się jedynie elektrony, dlatego prąd elektryczny w metalach jest ruchem elektronów przewodnictwa. W półprzewodnikach nośnikami prądu są elektrony i dziury. W rozrzedzonych gazach nośnikami ładunku elektrycznego są elektrony i jony.

Do pomiarów prądu stosujemy amperomierz.

0x08 graphic
- Mostek Wheatstone'a

Mostek Wheatstone'a składa się z dwóch równolegle połączonych rozgałęzień.

W jednym rozgałęzieniu znajdują się rezystancje Rx i R3 a w drugim R2 i R4.

Oba rozgałęzienia połączone są mostkiem, w którym znajduje się czuły galwanometr. Pomiar rezystancji nieznanej (np. Rx) dokonuję się przez doprowadzenie mostka do stanu równowagi za pomocą zmiany wartości rezystancji znanych. Mostek jest w równowadze, Kidy przez galwanometr nie płynie prąd. Warunek równowagi mostka wynosi:

0x01 graphic

Jest on używany do pomiarów rezystancji od 10Ω-10MΩ.

Do mniejszych rezystancji stosujemy mostek Thomsona (0,0001-10Ω).

W przypadku technicznego mostka równowagę uzyskuje się poprzez płynną regulację rezystancją Rz

.

0x08 graphic

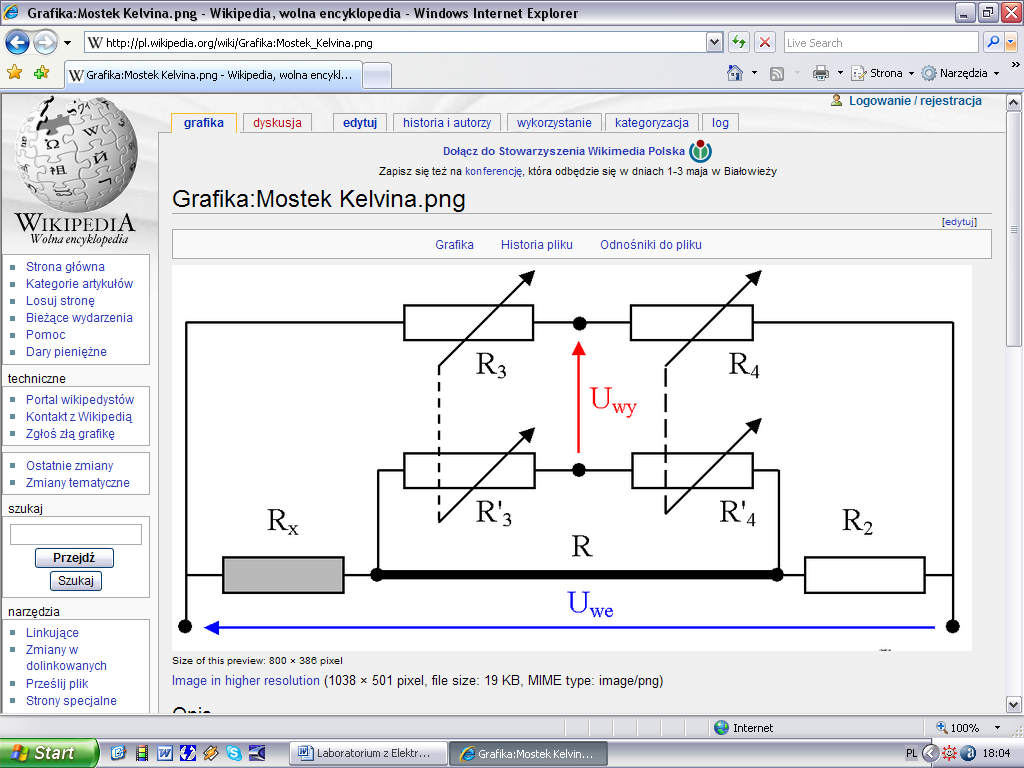

e) Mostek Thomsona

Mostek Thomsona (zwany również mostkiem Kelvina) jest modyfikacją mostka Wheatstone'a. Warunkiem równowagi dla mostka Kelvina jest:

0x01 graphic

Rezystancja R powinna posiadać jak najmniejszą wartość, dlatego też połączenie takie wykonywane jest jako krótki i gruby odcinek przewodu o małej rezystancji (wykonany np. z miedzi). Jeśli warunek R3·R`4 = R`3·R4 jest spełniony (oraz R jest małe), wówczas wpływ ostatniego składnika powyższego równania staje się zaniedbywalny i można przyjąć że:

0x01 graphic

W takim przypadku warunek równowagi mostka Thomsona jest analogiczny jak dla mostka Wheatstone'a. Mostek Thomsona pozwala na pomiar rezystancji w zakresie 0.0001 - 10 Ω.

2.Wykonywanie pomiarów

a) Dla małych rezystancji

0x08 graphic

R

I

U

Robl=U/I

2 Ω

94 mA

O,187 V

1,99 Ω

50 kΩ

0,91 mA

46,1

50,66 kΩ

b) Dla dużych rezystancji

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

R

I

U

Robl=U/I

50 kΩ

0,92 mA

46,2 V

50,22 kΩ

2 Ω

94 mA

0,43 V

4,57 Ω

3.Zadanie

0x08 graphic

Obliczenia:

0x01 graphic

RAB=19,24Ω ; I=0,78A; U=2,52V

4. Wnioski: W zależności jak włączamy woltomierz w obwód (w ukł. pomiarowy) otrzymujemy inne wyniki. Ma to wpływ na obliczenia wartości.

Układ „a” jest lepszy do mierzenia rezystancji mniejszej od wewnętrznej rezystancji woltomierza, a „b" do mierzenia większej rezystancji od wewnętrznej rezystancji amperomierza. I tak I układ służy do mierzenia małej rezystancji, a „b” do dużej - uzyskujemy wtedy dokładniejsze wyniki i mniejsze błędy.

1

A

B

A

V

8 Ω

8 Ω

8 Ω

10 Ω

12 Ω

15 V

R

U

A

V

R

U

A

V
