1.Pomiary w obwodach nierozgałezionych zawierających elementy RLC.
a)Szeregowe połączenie elementów rzeczywistych R i L

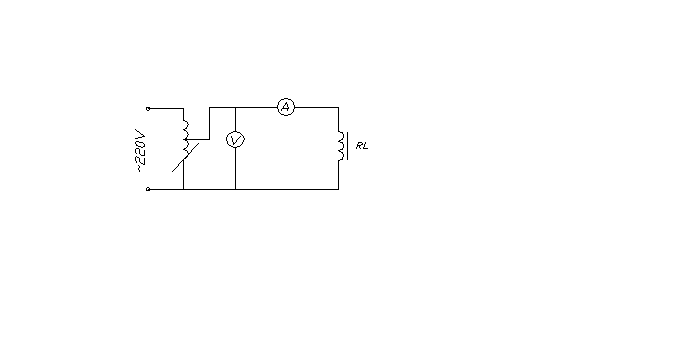

Schemat obwodu pomiarowego RL
Tabela wyników pomiarowych
R = 3
U |
I |
Z |
XL |
L |
Cos |
V |
A |
|
|
H |
--- |
30 |
0,42 |
71,43 |
71,35 |
0,227 |
0,0462 |
60 |
0,84 |
71,43 |
71,35 |
0,227 |
0,0462 |
100 |
1,4 |
71,43 |
71,35 |
0,227 |
0,0462 |
140 |
2 |
70,00 |
69,92 |
0,223 |
0,0471 |
190 |
2,6 |
73,08 |
73,00 |
0,232 |
0,0452 |
230 |
3,6 |
63,89 |
63,80 |
0,203 |
0,0517 |
400 |
20 |
20,00 |
19,73 |
0,063 |
0,1650 |
Przykład obliczeń do powyższej tabeli
UR =
UR = 0,42A
3,3
= 1,39V
b) szeregowe połączenie elementów R i C

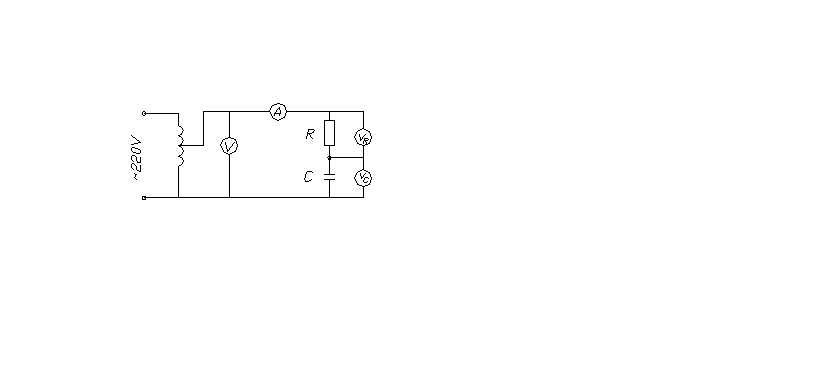

Schemat obwodu pomiarowego RC
Tabela wyników pomiarowych
f=50Hz
U |
UR |
UC |
I |
R |
XC |
C |
cos |
V |
V |
V |
A |
|
|
|
-- |
30 |
20 |
21 |
0,25 |
80,00 |
84,00 |
37,91 |
0,667 |
60 |
51 |
41 |
0,49 |
104,08 |
83,67 |
38,06 |
0,850 |
100 |
60 |
69 |
0,82 |
73,17 |
84,15 |
37,85 |
0,600 |
Przykład obliczeń do powyzszej tabeli
2.Pomiary w obwodach rozgałezionych.

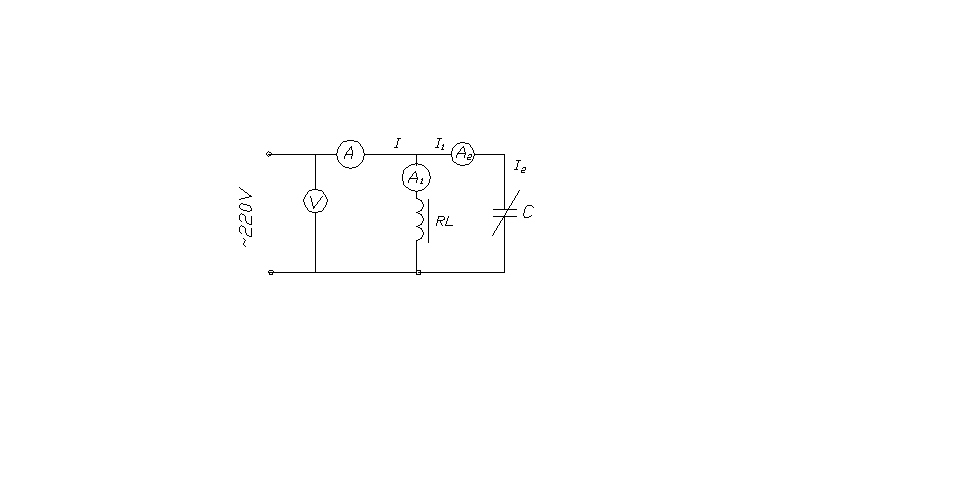

Schemat równoległego obwodu pomiarowego RL - C
Tabela wyników pomiarowych
U=220V R=3
CP |
I |
I1 |
I2 |
Z1 |
cos |
I1cz |
I1b |
Icz |
Ib |
cos |
|
A |
A |
A |
|
-- |
A |
A |
A |
A |
-- |
0 |
3,5 |
3,6 |
0,00 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
3,60 |
0,052 |
3,4 |
3,3 |
3,6 |
0,24 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
3,36 |
0,056 |
6,8 |
3,1 |
3,6 |
0,49 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
3,11 |
0,060 |
10,2 |
2,8 |
3,6 |
0,80 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
2,80 |
0,067 |
13,6 |
2,5 |
3,6 |
1,04 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
2,56 |
0,073 |
17 |
2,3 |
3,6 |
1,30 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
2,30 |
0,081 |
20,4 |
2,1 |
3,6 |
1,50 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
2,10 |
0,089 |
23,8 |
1,85 |
3,6 |
1,75 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
1,85 |
0,101 |
27,2 |
1,65 |
3,6 |
2,00 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
1,60 |
0,117 |
30,6 |
1,4 |
3,6 |
2,25 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
1,35 |
0,139 |
34 |
1,2 |
3,6 |
2,50 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
1,10 |
0,170 |
37,4 |
1,05 |
3,6 |
2,75 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
0,85 |
0,220 |
40,8 |
0,9 |
3,6 |
3,00 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
0,60 |
0,312 |
44,2 |
0,75 |
3,6 |
3,25 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
0,35 |
0,535 |
47,6 |
0,73 |
3,6 |
3,50 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
0,10 |
1,873 |
51 |
0,75 |
3,6 |
3,75 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
-0,15 |
-1,249 |
54,4 |
0,85 |
3,6 |
4,00 |
63,42 |
0,052 |
0,19 |
3,60 |
0,19 |
-0,40 |
-0,468 |
Przykład obliczeń do powyższej tabeli
Gałąź 1
Gałąź 2
Wypadkowy cos
obwodu jest równy:
Wnioski:
W przeprowadzonym ćwiczeniu uzyskalismy zależność I=f(C).Dany wykres pokazuje że wzrost pojemności kondensatora powoduje zmniejszenie nateżenia prądu.Druga uzyskana zależność I=f(U) jest to krzywa magnesowania gdzie ze wzrostem napięcia rośnie natężenie.Inna zależność Z=f(U) pokazuje nam że ze wzrostem napięcia impedancja cewki z rdzeniem stalowym maleje zgodnie z wykresem.Jeszcze inna uzyskana przez nas zależność L=f(U) pokazuje iż ze wzrostem indukcyjności cewki maleje napięcie.
