WYKŁAD 11- 16.05, Budownictwo, BuDOC


BUDOWNICTWO 16.05.2011

TYPY ARCHITEKTURY MIESZKANIOWEJ

-BUD. JEDNORODZINNE

-BUD. WIELORODZINNE

BUDOWNICTWO JEDNORODZINNE:

1.DOM JEDNOR. WOLNOSTOJĄCY

-max 2 mieszkania

-bryła usytuowana niezależnie od pozostałej zabudowy, stanowiąc soliter (budynek wolnostojący niewbudowany w tkankę miejską

2.DOM JEDNOR. Z ZABUDOWY BLIŹNIACZEJ

-jedna ze ścian zewn. przylega do drugiego budynku, pozostałe elewacje usytuowane są swobodnie

3.DOM JEDNOR. W ZAB. SZEREGOWEJ

-w skrajnym przypadku nie posiada elewacji zewn., oświetlony przez atrium (niezadaszone pomieszczenie wewn.)

-w umiarkowanych strefach klimat. budynki atrialne przylegają do sąsiednich 2 lub 3 ścianami

BUDOWNICTWO WIELORODZINNE

1.WILLA MIEJSKA

-wariant punktowca, na każdej kondygnacji znajduje się jedno mieszkanie,

-wyraz architektoniczny zbliżony do bud. jednorodz.

2.PUNKTOWIEC

0x08 graphic
-bud. wielokondygnacyjny, mieszkania skupione wokół centralnego pionu komunikacyjnego, z co najmniej jedna klatką schodową

-często bywają wieżowcami

-oświetlenie mieszkań z co najmniej dwóch stron

3.KLATKOWIEC

0x08 graphic
-poszczególne dostępne z klatek schodowych jednostki mieszkalne zestawiane są w ciąg

-na każdej kondygnacji znajdują się 2 mieszkania z oknami wychodzącymi na obie zewn. elewacje i ewentualne dalsze mieszkania, oświetlone z jednej strony,

4.KLATKOWIEC (SYSTEM WWP)

-mieszkania z oknami wychodzącymi na jedna stronę ( przesunięcie poziomów mieszkań o pół kondygnacji).

0x08 graphic

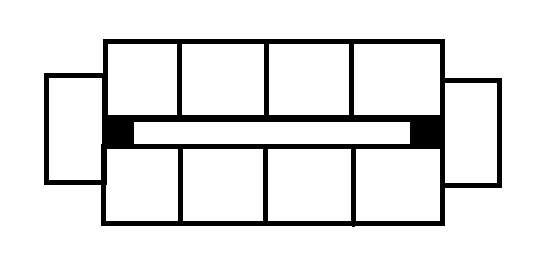

5.KORYTARZOWIEC

-mieszkania dostępne są z przebiegającego centralnie korytarza

-większość mieszkań doświetlona jednostronnie

6. GALERIOWIEC

-mieszkania dostępne z galerii, czyli otwartego ciągu komunikacyjnego przebiegającego przed elewacją,

0x08 graphic
-wzdłuż galerii projektuje się pomieszczenia o podrzędnym znaczeniu,

-w krajach śródziemnomorskich galerie sytuowane od południa.

KLASYFIKACJA BUDYNKÓW SYSTEMOWYCH (USTROJE KONSTRUKCYJNE BUDOWNICTWA MIESZK.)

1.ŚCIANOWE

-prefabrykowane ( wielobokowe , wielkopłytowe)

-monolityczne (tarczowe)

blokowe - prefabrykowane elementy zachowują samostateczność montażową

płytowe - prefabryk. elementy nie zachowują samostateczności montażowej

2.SZKIELETOWE

-prefabryk. (słupowo-ryglowe, słupowo-rusztowe, ramowe, ramowo-ryglowe)

-monolityczne (słupowo-ryglowe, ramowo-ryglowe)

3.MIESZANE

-słupowo-płytowe

-ramowo-płytowe

-inne pochodne

SYSTEMY MIESZKANIOWEGO BUDOWNICTWA UPRZEMYSŁOWIONEGO

1.ZAMKNIĘTE

-bazują na typizacji sekcji budynków - mała liczba wariantów rozwiązań architektonicznych

2.OTWARTE

-bazują na typizacji prefabrykatów, które składa się wg określonych zasad systemu w różne warianty układów funkcjonalnych,

-duża dowolność kształtowania architektonicznego.

+ w budownictwie wielokondygnacyjnym wykonanym z el. prefabryk. betonowych i żelbetonowych najczęściej występują konstrukcje: wielkoblokowe, wielkopłytowe, słupowo-ryglowe

„wielki blok”, „ wielka płyta” - elementy o wysokości równej wysokości kondygnacji

ELEMENTY PREFABRYKOWANE ZE WZGL. NA KSZTAŁT:

-płaskie

-przestrzenne - wielopłaszczyznowy monolityczny zestaw el. płaskich (kabiny sanitarne, el. budowy dźwigów)

WADA: projekty prefabrykatów o różnych gabarytach nie jest właściwe, gdyż prefabrykowanie el. przestrzennych wymaga dużych nakładów.

KLASYFIKACJA KONSTRUKCYJNO-TECHNOLOGICZNA

-elementy monolityczne

- el. składane z prefabrykatów płaskich

+prefabrykaty przestrzenne

-1,2,3,4,5-ścienne

-powłokowe

wielkoprzestrzenne - obudowujące jedno lub kilka pomieszczeń

KLASYFIKACJA ZE WZGL. NA ROZMIARY I PRZEZNACZENIE:

-przestrzenne el. klatek schodowych,

-przestrz. el. sanitarne,

-przestrz. el. izbowe,

-przestrz. el. mieszkaniowe.

TYPY KONSTRUKCJI:

-„kołpak”

-„szklanka”

-ze (szczytowymi) ścianami osłonowymi

-ze ścianami podłużnymi dostawianymi

KLASYFIKACJA KONSTRUKCYJNO-TECHNOLOGICZNA

-el. przestrz. konstrukcyjne nosne

-el. samonośne

PRZENOSZENIE OBCIĄŻEŃ

-w narożach

-wzdłuż krawędzi dłuższych (lub krótszych)

-na całym obwodzie ścian

-na pilastrach pośrednich ( trudność zapewnienia równomiernego obciążenia poszczególnych pilastrów)

MATERIAŁY KONSTRUKCYJNE

-beton (żelbet)

-drewno (szkoły, przedszkola, domy mieszkalne do 2 kondygnacji-USA, Szwecja)

-stal (do 5 kondygnacji)

„BUDOWNICTWO UPRZEMYSŁOWIONE”

nie określa jednoznacznie

-przeznaczenia budynków

-rodzaju stosowanych materiałów
