Wydział Geodezji i Kartografii Politechniki Warszawskiej

przedmiot: Kartografia Topograficzna

Ćwiczenie 1

temat: Wybrane pomiary na mapie topograficznej

Jacek Szczęsny

GiK III, sem 5

Grupa 2

2010/2011

data oddania: ___/___/______

1. Informacje o arkuszu mapy:

skala:	1:50 000
arkusz:	STRZELNO
godło:	M-34-121-A
układ wsp. płaskich:	układ 1992

2. Szkic poglądowy figury utworzonej z wybranych punktów A, B, C

3. Pomierzone współrzędne punktów A, B i C

współrzędne geodezyjne (B,L)

	B	L
A	52º37'20.23”	18º04'07.79”
B	52º36'47.90”	18º13'06.00”
C	52º32'24,16”	18º08'48.49”

współrzędne prostokątne płaskie (X,Y)

	X [km]	Y [km]
A	528,91	436,98
B	527,79	447,09
C	519,71	442,15

4. Pomierzone długości boków trójkąta AB, BC, CA

	d [km]
	z mapy	ze współrzędnych
AB	10,17	10,17
BC	9,50	9,51
CA	10,57	10,56

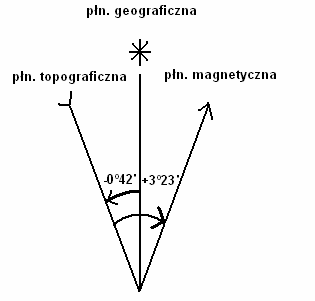

5. Szkic kierunków północy na rok 1996

γ zbieżność południków: -0º42'

Δ uchylenie magnetyczne: +3º23'

δ₁₉₉₆ zboczenie magnetyczne: +2º41'

roczna zmiana zboczenia mag. 0º05,5'

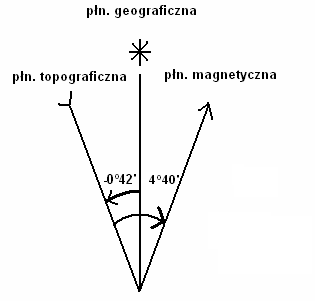

6. Obliczone kąty między kierunkami na 2010 rok

δ²⁰¹⁰ = 2º 41' + 14* 5,5' = 3º 58' 00”

γ²⁰¹⁰= -0º 42' 00”

Δ²⁰¹⁰ = 3º 58' 00”-(-0º 42' 00”) = 4º 40' 00”

A^M=A^T- Δ²⁰¹⁰= A^T-4º 40' 00”

A^G=A^T+ γ²⁰¹⁰= A^T-0º 42' 00”

7. Obliczone azymuty boków trójkąta ABC

bok	azymut topograficzny	azymut północny	azymut magnetyczny
AB	96º19'29”	95º37'29”	91º39'29”
BC	210º55'20”	210º13'20”	206º15'20”
AC	150º37'45”	149º55'45”	145º57'45”

8. Pomierzone wysokości punktów A,B,C (na podstawie mapy)

H_A = 104,4 m

H_B = 95,0 m

H_C = 100,0 m

9. Pomierzenie punktów najwyżej i najniżej położonych

	H [m]	X [km]	Y [km]
max	108	521,01	440,76
min	97,5	523,92	441,67

10. Wyznaczenie maksymalnego i minimalnego kąta nachylenia terenu na bokach trójkąta ABC

bok	H1 [m]	H2 [m]	dH [m]	d [m]	kąt
AB	95,00	95,25	0,25	6mm=300m	0º03'00”	min
	105,00	107,5	2,50	8,2mm=410m	0º19'45”	max
BC	100,00	102,50	2,50	6mm=300m	0º27'00”	min
	100,00	102,50	2,50	1mm=50m	2º42'00”	max
AC	102,50	105,00	2,50	1,3mm=65m	2º04'37”	max
	105,00	102,50	2,50	3mm=150m	0º54'00”	min

11. Obliczenie kąta nachylenia boków trójkąta ABC

bok	kąt nachylenia
BA	0º 03' 20”
CA	0º 01' 30”
BC	0º 01' 54”

12. Przekrój podłużny dla boku AB

w załączniku

---
