Przepływ cieczy, TRANSPORT PWR, STUDIA, SEMESTR II, FIZYKA, fizyka-wyklad, zagadnienia opracowane, zagadnienia opracowane


Przepływ cieczy, równanie ciągłości, równanie Bernoulliego, przykładowe zastosowania.

Cechy strumienia płynu idealnego

- stacjonarny 0x01 graphic

- bezwirowy (brak ruchu obrotowego)

- nieściśliwy

- nielepki (brak tarcia wewnętrznego)

Linie prądu płynu idealnego

- wszystkie cząstki płynu poruszają się po jednym torze

- prędkość cząstek płynu jest zawsze styczna do linii prądu

- linie prądu nie poruszają się ze sobą

Przez każdy punkt w płynie przechodzi linia prądu

Przepływ turbulentny - tworzą się wiry, wzrasta współczynnik oporu)

Przepływ laminarny - linie prądu są ciągłe

Przykłady: dym papierosa (zmiana przepływu z laminarnego na turbulentny), samochód (musi być przepływ laminarny), woda płynąca z kranu.

Liczba Reynoldsa

0x01 graphic

ρ - gęstość płynu

v - prędkość charakterystyczna (średnia w przekroju)

d - wymiar charakterystyczny

µ - lepkość dynamiczna płynu

Przepływ przez rury okrągłe: w praktyce inżynierskiej przyjmuje się na ogół następujące kryteria dla rur okrągłych:

- Re<2400 przepływ laminarny (uporządkowany, warstwowy, stabilny)

- 2400<Re<10000 przepływ przejściowy (częściowo turbulentny)

- Re>10000 przepływ turbulentny (burzliwy)

0x08 graphic

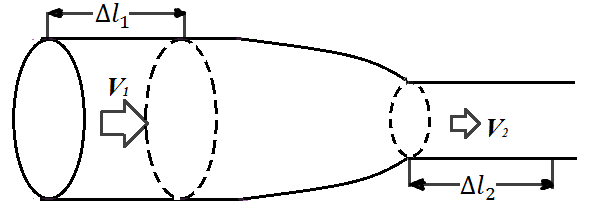

Równanie ciągłości dla płynu idealnego

Objętość przepływającej cieczy w czasie Δt

ΔV=SΔl=SvΔt

Masa przepływającej cieczy wynosi

Δm=ρΔV=ρSVΔt

Stosując to równanie dla obu końców rury mamy ρ1S1V1Δt=ρ2S2V2Δt

Masy te muszą być sobie równe ρ1S1V12S2V2=const

Dla stałych gęstości ρ12 (ciecz nieściśliwa) mamy zatem: S1V1=S2V2

0x08 graphic
Energia mechaniczna elementu „rurki” cieczy w pierwszym i drugim położeniu

0x01 graphic

0x01 graphic

Praca wykonana przez ciśnienie w cieczy w pierwszym i drugim położeniu

0x01 graphic

0x01 graphic

Zmiana energii mechanicznej fragmentu „rurki” jest równa przyrostowi pracy

ΔE=E2-E1=-ΔW=W1-W2

0x01 graphic

0x01 graphic

Z prawa ciągłości ΔV1=ΔV2=ΔV

Ostatecznie prawo Bernoulliego wygląda:

0x01 graphic

Suma ciśnienia statycznego, kinematycznego i hydraulicznego w każdym miejscu strumienia jest stała.

Wykorzystywane w zwężce Venturiego, palniku Bunsena

Wypływ cieczy ze zbiornika

0x01 graphic

0x01 graphic
