Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium ZAKŁAD METROLOGII I SYSTEMÓW POMIAROWYCH Tel. [phone]		Sebastian Kowalsk
				Wydział Kierunek Grupa BMiZ MiBM M-1
				Rok studiów: IV Semestr: VII Rok akademicki: 2004/2005
Wykonano: 22 XI 2004	Oddano: 29 XI 2004	Ocena:	Podpis:	Uwagi
Sprawozdanie z ćwiczenia TEMAT: STATYSTYCZNA KONTROLA JAKOŚCI

CEL ĆWICZENIA:

Celem ćwiczenia było sporządzenie karty X_ŚR - R dla partii 50 sztuk wałeczków. Wałeczki były pogrupowane w partie po 5 sztuk. Pomiaru dokonywaliśmy mikrometrem.

Przebieg ćwiczenia.

9,938	9,955	9,936	9,957	9,93	9,957	9,952	9,944	9,947	9,945
9,939	9,943	9,939	9,945	9,956	9,945	9,948	9,951	9,955	9,943
9,949	9,952	9,947	9,95	9,922	9,95	9,951	9,944	9,954	9,938
9,935	9,947	9,943	9,943	9,951	9,943	9,947	9,951	9,946	9,934
9,95	9,935	9,956	9,945	9,946	9,945	9,945	9,942	9,941	9,939

Tabela 1. Wyniki pomiarów

średnia:	9,9422	9,9464	9,9442	9,9480	9,9410	9,9480	9,9486	9,9464	9,9486	9,9398
odch. stand.	0,0068	0,0079	0,0078	0,0057	0,0144	0,0057	0,0029	0,0043	0,0059	0,0043
3σ	0,0205	0,0236	0,0234	0,0170	0,0433	0,0170	0,0086	0,0128	0,0176	0,0130
średnia + 3σ	9,9627	9,9700	9,9676	9,9650	9,9843	9,9650	9,9572	9,9592	9,9662	9,9528
średnia - 3σ	9,9217	9,9228	9,9208	9,9310	9,8977	9,9310	9,9400	9,9336	9,9310	9,9268
rozstęp	0,0150	0,0200	0,0200	0,0140	0,0340	0,0140	0,0070	0,0090	0,0140	0,0110
XŚRśr	9,9453	UCL	9,9545	LCL	9,9362		Rśr	0,0158	UCL	0,0333

Tabela 2. Obliczenia.

WNIOSKI:

Przeprowadzenie tego ćwiczenia pokazało, że statystyczna kontrola jakości i sporządzane w niej karty kontrolne są prostym sposobem czuwania nad jakością. Graficzne przedstawienie wyników umożliwia szybką ocenę jakości całej partii np. produkowanych przedmiotów. Analizując kartę kontroli można stwierdzić gdzie zostały przekroczone linie graniczne ostrzegające o możliwości wystąpienia sygnału o rozregulowaniu oraz moment kiedy trzeba zatrzymać proces i usunąć usterkę.

Analizując otrzymane wyniki w karcie kontroli rozstępu widać, że raz pojawił się sygnał świadczący o rozregulowaniu. Pojawienie się sygnału o rozregulowaniu powinno spowodować przerwanie produkcji i usunięcie przyczyny jego wystąpienia.

Natomiast analizując kartę kontroli wartości średniej nie wykazuje żadnych sygnałów rozregulowania procesu.

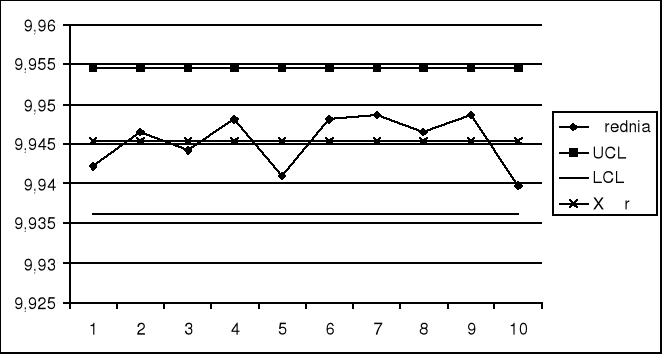

Wykres średniej

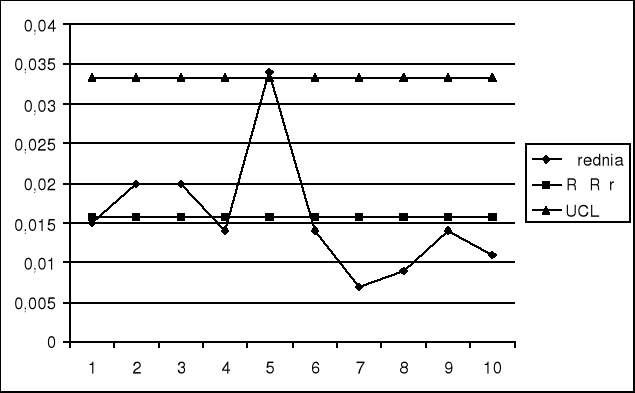

Wykres rozstępu

---
