Łódź, dn.10.01.2012

PROJEKT NR 2

Cyklon

Katarzyna Podgórska

nr : 175458

BiNoŻ

Technologia Żywności i Żywienie Człowieka

Treść projektu:

Zaprojektować cyklon do odpylania V,m³/s powietrza o temperaturze T, ̊ K. Stężenie pyłu w oczyszczanym powietrzu wynosi C₁ g/m³,a w powietrzu opuszczającym cyklon nie może przekroczyć wartości C₂ g/(Nm)³(gramów w normalnym metrze sześciennym).Analiza frakcyjna pyłu o gęstości
, kg/m³ wykazała udział (w %) poszczególnych frakcji ziaren.

Dane indywidualne do projektu cyklonu

Lp.	V [m^3/s]	T [K]	C1 [g/m^3]	C2 [g/Nm^3]	[kg/m^3]	Skład
16	2,20	460	2,0	0,15	3000	F

di	Zawartość frakcji ziaren di w pyle [%]
		0-5[μm] 2,5	5-10[μm] 7,5	10-15[μm] 12,5	15-20[μm] 17,5	20-25[μm] 22,5
F	20	20	25	20	15

Dane stałe przyjęte w projekcie:

• η_max= 0,85

• wirnik=1,00

•
  -1,2


•
  1,25


•
  1930


• u_s=3,5


• D_s=0,6[m]

• η_max=22,2∙10^-6[Pa∙s]

•


Dane	Obliczenia	Wyniki
	1.Określenie mediany zbioru średnic cząstek pyłu dm	Dla wartości 50% dm=10 μm
T=460 K T1=473K T2=453K =0,723 =0,755	2.Obliczenie metodą ekstrapolacji T1-T2--- - T- T2--- x 473-453---0,723-0,755 460-453---x x= -0,0112 = -x =0,723-(-0,0112)=0,7342	x=-0,0112 =0,7342
= =0,7342 C2=0,15g/Nm^3	3.Obliczenie dopuszczalnej zawartości pyłu w gazie opuszczającym cyklon w warunkach jego pracy, tzn. w temperaturze T=460 [K] C2'= ∙C2 C2'= ∙0,15 C2'=0,0881	C2'=0,0881
C2'=0, 0,0881 C1=2,0	4.Obliczenie całkowitej sprawności cyklonu ηC ηC= ∙ 100% ηC= ∙100%=95,6%	ηC=95,6%
dm=10 μm	5.Obliczenie odchylenia standardowego	σ=3,29
	6.Dobór cyklonu CN-15
V=2,2 =3,5	7.Wielkość powierzchni przekroju przepływu gazu A = 0,62857 [m^2]	A=0,62857m^2
	8.Obliczenie średnicy cyklonu D	D=900
V=2,2 N=1 D=0,9m	9.Obliczenie rzeczywistej prędkości gazu w cyklonie
d50s=3,65μm ρss=1930 us=3,5 Ds=0,6m ρs=3000 ηs=22,2∙10^-6Pa∙s u=3,46 D=900 mm T=460 K T1=473K T2=453K η1=25,9∙10^-6Pa∙s η2=25,0∙10^-6Pa∙s	10.Oszacowanie wielkości średnic ziaren d50 zatrzymanych w cyklonie w 50 %	d50= η=2,815∙10^-5Pa∙s
	11. Obliczenie wartości funkcji rozkładu ɸ(x)
=0,9262	12. Obliczenie skuteczności odpylania gazu ηp z zależności	=92,065%
	13.Obliczenie spadku ciśnienia gazu w cyklonie
	14.Obliczenie rzeczywistego spadku ciśnień
	15.Obliczenie normalnego spadku ciśnienia gazu w cyklonie
D=900mm=0,9m	16.Określenie wymiarów cyklonu CN-15 D1 0,59D 0,531m D2 (0,3-0,4)D (0,27-0,36)m b 0,2D 0,18m b1 0,26D 0,234m β 15 11 h 0,66D 0,594m h1 1,74D 1,566 h2 0,3D 0,27m h3 2,26D 2,034 m h4 2,0D 1,8m H 4,56D 4,104m

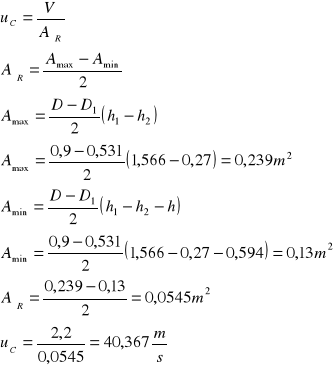

	17.Obliczenie średniej prędkości liniowej gazu w cyklonie

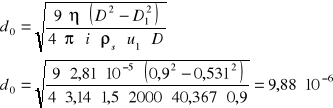

	18.Obliczenie średniej średnicy cząsteczki pyłu zatrzymanej w cyklonie w 100 %
	19.Dobór wentylatora WP-42 n=1000
	20.Obliczenie zapotrzebowania mocy na wentylatorze

---
