KARTA INSTRUKCYJNA OBRÓBKI

T - 2a

Nr karty: 1

Nr rys. wyrobu:

Nr rys. części:

Nazwa części: Tuleja

Materiał: St3

Stanowisko: 350

Wydział: PM 1

Arkusz / Arkuszy: 1/1

Nazwa operacji: Frezować otwór łezkowy

Nr operacji: 5

Nr zab.

OPIS ZABIEGU

Parametry obróbki

średnica D mm

długość L mm

Głębkoko B mm

Il. przejść i

głęb. skraw. ap mm

posuw fc mm/..

prędkość Vc m/min

obroty n obr/min

Czas obr. tg min

Narzędzia:

1.

Zamocowanie przedmiotu w uchwycie frezarskim

0.9

2.

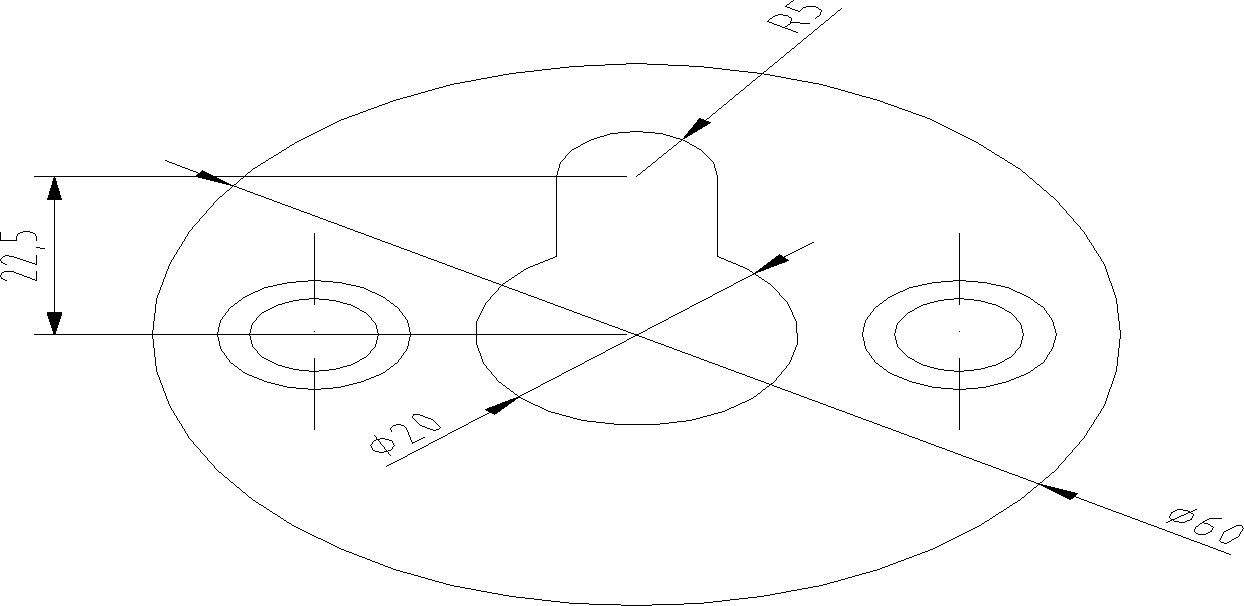

Frezować otwór łezkowy

10

22,5

4

2

2

220

60

735

7

5.

Wymocować przedmiot

0,9

Nr zab.

Pomoce warsztatowe

Nr zab.

Pomoce warsztatowe

SK 2009

Opracował: R. Lesiński

Podpis:

Data:

Sprawdził:

Data:

Uwagi:

---
