I. Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z zasadą działania, budową oraz właściwościami trójfazowych silników asynchronicznych, a także wyznaczenie charakterystyk pracy i obserwacja zmian jakie wywoła zmiana oporu dodatkowego.

II. Podstawy teoretyczne.

Silniki trójfazowe prądu przemiennego asynchroniczne można podzielić na: silniki klatkowe i silniki pierścieniowe. Silnik asynchroniczny pierścieniowy posiada obwód magnetyczny wykonany z cienkich blach stalowych, izolowanych od siebie w celu zmniejszenia strat związanych z występowaniem prądów wirowych. W żłobkach stojana uzwojenia przesunięte są względem siebie o 120 stopni. Końca uzwojeń wyprowadzone są na zewnątrz tak by można było maszynę połączyć w gwiazdę lub w trójkąt.

0x01 graphic

0x08 graphic

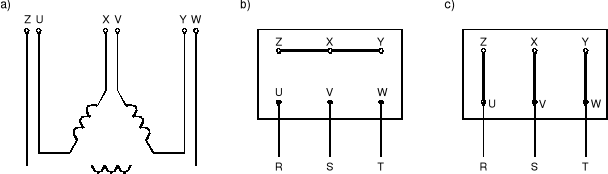

Rys.1. Uzwojenie stojana: a) rozmieszczenie uzwojenia, b) tabliczka zaciskowa przy połączeniu w ,

c) tabliczka zaciskowa przy połączeniu w Δ

Wirnik posiada także uzwojenie trójfazowe - prętowe lub zwojnicowe o końcach podłączonych do pierścieni ślizgowych, które poprzez szczotki umożliwiają przyłączenie zewnętrznego obwodu dla rozruchu, hamowania a także regulacji prędkości. Uzwojenia wirników połączone są najczęściej w gwiazdę. Często wirnik posiada urządzenie podnoszące szczotki i zwierające pierścienie po zakończeniu rozruchu - uzyskuje się wtedy silnik pierścieniowy pracujący jak klatkowy.

0x08 graphic
0x01 graphic

Jeżeli układ trzech cewek w przestrzeni jedno względem drugiego zasilany jest prądem trójfazowym symetrycznym, czyli przesuniętym fazowo co 120 stopni, to pomijając nieliniowość spowodowaną nasycaniem układu uzyskamy strumienie magnetyczne sinusoidalne przesunięte względem siebie w czasie tak jak fazy zasilające. Na rys.3. przedstawiono powstawanie strumieni magnetycznych w silniku pierścieniowym.

0x01 graphic

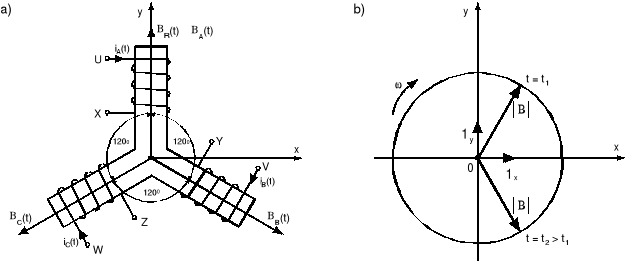

Rys.3. Pole magnetyczne wirujące w stojanie silnika trójfazowego: a) trzy cewki w układzie symetrycznym zasilane symetrycznym prądem trójfazowym, b) wykres wektorowy indukcji pola magnetycznego

0x01 graphic

0x01 graphic
.

Składowe skalarne x oraz y tego wektora wypadkowego są następujące:

0x01 graphic

0x01 graphic

0x01 graphic

Zatem w każdej chwili czasu t współrzędne wektora wypadkowego indukcji magnetycznej spełniają równanie okręgu : 0x01 graphic

Wypadkowe pole magnetyczne układu trzech cewek, rozmieszczonych w przestrzeni jedna względem drugiej o kąt 1200 i zasilanych symetrycznym prądem trójfazowym, jest polem wirującym kołowym, którego wektor indukcji o amplitudzie wiruje z prędkością kątową ω.

Prędkość obrotowa pola wirującego, tzw. prędkość synchroniczna, zależy zatem od częstotliwości prądu w stojanie f1 i liczby par biegunów uzwojenia stojana p :

0x01 graphic

Wirujące pole magnetyczne indukuje w uzwojeniu wirnika siłę elektromotoryczną E2 = B l v
(v jest względną prędkością ruchu przewodu względem strumienia magnetycznego), która powoduje przepływ prądu w wirniku. Wskutek wzajemnego oddziaływania między tym prądem a wirującym polem magnetycznym powstaje siła mechaniczna F = B l I2. Na każdą parę przewodów z prądem działa para sił F, tworząca moment obrotowy, starający się obrócić wirnik w kierunku wirowania pola magnetycznego. Moment ten jest różny od zera aż do chwili, w której prędkość obrotowa wirnika zrówna się z prędkością synchroniczną. Wtedy prędkość względna v=0 i przestają płynąć prądy indukowane w uzwojeniu wirnika. Aby zatem na wirnik działał moment obrotowy, musi się on obracać z prędkością mniejszą od synchronicznej, czyli asynchronicznie.

Różnicę między prędkością obrotową pola wirującego a prędkością n wirnika, odniesioną do prędkości synchronicznej ns, nazywa się poślizgiem silnika asynchronicznego

0x01 graphic

0x01 graphic

0x01 graphic

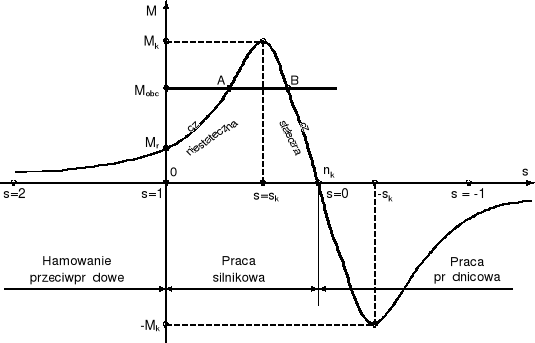

Rys.4. Zakresy pracy maszyny asynchronicznej

0x01 graphic

Dla zatrzymanego wirnika (n=0) częstotliwość f2 = f1 => 0x01 graphic
=> 0x01 graphic
.

Moment obrotowy wyrażany jest wzorem : 0x01 graphic

gdzie : 0x01 graphic

0x08 graphic
0x01 graphic

Dla pewnej wartości poślizgu zwanego poślizgiem krytycznym moment ma wartość maksymalną. Rozwiązując równanie 0x01 graphic
otrzymuje się 0x01 graphic
. Wtedy moment krytyczny wynosi :

0x01 graphic

Przy poślizgu s=1 (n=0) silnik rozwija moment rozruchowy : 0x01 graphic
.

Po przekształceniu otrzymuje się zależność zwaną wzorem Klossa : 0x01 graphic

0x01 graphic

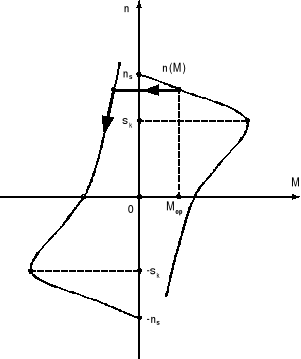

Rys.6. Zależność M = f(n) maszyny asynchronicznej

Współczynnik 0x01 graphic
nazywany jest przeciążalnością mechaniczną (w praktyce od 1,7 * 3).

Właściwości silnika asynchronicznego określa się na podstawie tzw. charakterystyk roboczych otrzymywanych doświadczalnie z pomiarów w czasie prób obciążenia silnika. Są to zależności prędkości obrotowej n, prądu I1,cosϕ1, sprawności η oraz poślizgu s od użytecznej mocy mechanicznej oddawanej na wale silnika.

0x08 graphic
0x01 graphic

Rozruch silnika asynchronicznego pierścieniowego

0x08 graphic
0x08 graphic
0x01 graphic

Na rysunku 9 przestawiono charakterystyki rozruchowe :

0x01 graphic

Rys.9.Rozruch silnika asynchronicznego: a) schemat połączeń, b) zmiany momentu obrotowego, c) zmiany prądu wirnika

Regulacja prędkości obrotowej silnika asynchronicznego pierścieniowego

0x01 graphic

Sterowanie poprzez zmianę liczby par biegunów

Różne liczby par biegunów otrzymuje się przez przełączanie jednego uzwojenia lub przez zastosowanie kilku uzwojeń. W praktyce, ze względu na skomplikowaną konstrukcję maszyny, sposób ten stosowany jest stosunkowo rzadko.

Sterowanie częstotliwościowe (rys.10)

0x08 graphic
0x01 graphic

Sterowanie poprzez zmianę poślizgu

Prędkość wirowania pola magnetycznego nie ulega zmianie, zmienia się jedynie poślizg wirnika względem pola magnetycznego. Zmianę poślizgu uzyskuje się dwoma sposobami: zmieniając napięcie zasilające stojan oraz zmieniając rezystancję lub reaktancję w obwodzie wirnika.

3.5.3. Hamowanie silnika asynchronicznego pierścieniowego

Hamowanie nadsynchroniczne (prądnicowe)

Pracę prądnicową silnika można uzyskać przez zmniejszenie częstotliwości zasilania przy potencjalnym momencie obciążenia oraz przez przełączenie liczby biegunów na większą ich liczbę.

Hamowanie przeciwprądowe (rys.11)

0x08 graphic
0x01 graphic

IV. Układ pomiarowy i dane znamionowe

Wykorzystany układ pomiarowy do badania silników asynchronicznych składa się z prądnicy prądu stałego obcowzbudnej, która jest połączona poprzez sprzęgło z badanym silnikiem trójfazowym asynchronicznym (prądu przemiennego). Prędkość obrotowa wałów silnika i prądnicy jest mierzona za pośrednictwem prądnicy tachometrycznej sprzężonej z miernikiem wyskalowanym w obr/min. Mierzone są wartości prądu wzbudzenia, prądu prądnicy, napięcia wzbudnika, napięcia prądnicy, a także moce i prądy każdego z uzwojeń stojana silnika pierścieniowego. Moc silnika jest równa mocy użytecznej prądnicy (P=PG=IG*UG).

DANE ZNAMIONOWE :

SILNIK : PRĄDNICA :

U1 = 220/380 V Pn = 2,2 kW

I1 = 6,5/3,8 A In = 24,6 A

cos I = 0,74 Un = 110 V

P = 1,5 kW n = 1450 obr.min

n = 930 obr/min

U2 = 10-60 V

I2 = 1-16 A

R1 = 3,12 Ohma

X1 = 14,3 Ohma

R2 = 1,0 Ohma

X2 = 2,7 Ohma

0x01 graphic

V. Obliczenia wartości znamionowych / stałych

Prędkość synchroniczna : 0x01 graphic

założenia : p - ilość biegunów równa 3 , f1 - częstotliwość zasilania (techniczna) równa 50 Hz

Poślizg znamionowy : 0x01 graphic

Moc pozorna pobierana z sieci : 0x01 graphic

Znamionowa moc czynna : 0x01 graphic

Przesunięcie fazowe : 0x01 graphic

Znamionowa moc bierna : 0x01 graphic

Moment znamionowy : 0x01 graphic

Sprawność znamionowa : 0x01 graphic

Analiza układu bez rezystora dodatkowego w obwodach wirnika

Wyniki pomiarów przy zmiennej wartości oporu (mocy prądnicy) :

PA [W]

PB [W]

PC [W]

IA [A]

IB [A]

IC [A]

n [obr/min]

IG [A]

UG [A]

IW [A]

UW [V]

99

97

98

3,2

3,1

3,05

820

17,5

50

0,84

94

97

94,5

96

3,2

3,1

3,05

840

17,5

48,5

0,81

92

88,5

86,5

88

3

2,97

2,95

860

17

47

0,7

81

79

77

78

2,82

2,82

2,8

880

16

44

0,6

70

67

65

65,5

2,62

2,62

2,6

865

14,75

41

0,50

58

52

50

50

2,25

2,23

2,2

920

12,75

35

0,38

44

37

34

34,5

2,25

2,15

2,12

945

10

27,5

0,27

31

20

17,5

18,5

2,12

2,10

2,08

980

6

15

0,12

15,5

14

12

13

2,12

2,09

2,07

995

4,5

7

0,04

6

13

10

12

2,12

2,09

2,07

995

1,5

1,5

0,00

0

Moc oddana (moc użyteczna) : 0x01 graphic
/i-nr pomiaru i=1:10 PWi=PGi

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Obliczanie : 0x01 graphic
(rozkład niesymetryczny mocy uzwojeń)

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Sprawność : 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Moment : 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Poślizg : 0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

WNIOSKI

Silniki asynchroniczne prądu przemiennego ze względu na łatwość sterowania są jednym z podstawowych napędów stosowanych w budowie maszyn i urządzeń. Sterowanie to może odbywać się poprzez zmianę poślizgu, zmianę częstotliwości zasilania a także przez zmianę oporu dodatkowego w obwodach wirnika.

Zmniejszając opór dodatkowy w obwodach wirnika silników asynchronicznych pierścieniowych polepszamy ich charakterystyki robocze i mechaniczne. Uważać należy jednak na wartość prądu rozruchowego, która rośnie wraz ze zmniejszaniem oporu uzwojeń wirnika. Należy wiedzieć bowiem, że prądy rozruchowe są kilka razy większe od prądów znamionowych. Nadmierny wzrost prądu wiąże się z możliwością uszkodzenia instalacji zasilającej (gdy nie będzie przystosowana do przenoszenia dużych prądów - technicznie przyjmuje się 1 mm2 przewodu na 2A prądu przepływającego) a także z możliwością uszkodzenia przyrządów pomiarowych rejestrujących pobór mocy silnika podczas rozruchu.

Podczas ćwiczenia porównywano ze sobą charakterystyki silnika pierścieniowego z podwójnym oporem dodatkowym w obwodach wirnika, z pojedynczym oporem i bez oporu - podniesienie szczotek i zwarcie uzwojeń. Gdy rezystancja obwodu wirnika wynika tylko z impedancji uzwojeń (brak oporu dodatkowego) przy zwartych uzwojeniach uzyskujemy pracę silnika pierścieniowego taką jak dla silników klatkowych zwartych.

Prędkość obrotowa biegu jałowego silnika bez dodatkowego oporu w obwodzie wirnika jest równa prędkości synchronicznej - poślizg równy 0. Przy dołożeniu oporu dodatkowego poślizg biegu jałowego wzrasta do 0,02 - prędkość maleje. Wykres zależności poślizgu w funkcji poboru mocy PW pokazuje iż zmniejszenie oporu dodatkowego uzwojeń wirnika zwiększa prędkość obrotową przy tym samym wydatku energetycznym, a tym samym zmniejsza poślizg. Dla PW = 400 W poślizg silnika z podwójnym oporem jest blisko 7 razy większy niż przy zwarciu uzwojeń bez oporu dodatkowego.

Przy zmianie oporu dodatkowego uzyskujemy także zmianę stromości charakterystyki momentu w funkcji obrotów. Przy pracy silnika bez oporu dodatkowego Uzyskujemy o wiele większy moment niż przy pracy z podwójnym oporem dodatkowym dla tych samych obrotów. Uzyskany wykres M=f(n) jest częścią stateczną pracy silnikowej maszyny asynchronicznej.

Zmniejszenie rezystancji obwodów wirnika zwiększa także sprawność silnika przy tym samym wydatku mocy. Jest to związane ze zwiększeniem cosinusa fi wraz ze zmniejszaniem oporu uzwojeń wirnika. Zwiększenie cos fi powoduje zmianę charakterystyki odbiornika w kierunku tylko rezystancyjnej. Wiąże się to z mniejszym poborem prądu, a co za tym idzie ze zmniejszeniem strat mocy, strat przesyłowych oraz z możliwością zmniejszenia przekrojów przewodów zasilających.

Jak widać charakter wzrostu sprawności w funkcji poboru mocy ma charakter paraboliczny. Wynika z tego, że ważne jest przy doborze napędu, aby silnik pracował przy obciążeniu bliskim nominalnemu, gdyż uzyskuje wtedy największą sprawność.

Zmniejszenie oporu uzwojeń wirników silników prądu przemiennego asynchronicznych, pierścieniowych pozwala uzyskać także inne korzyści. Przede wszystkim identyczny współczynnik mocy cos fi uzyskujemy dla większych prędkości obrotowych, co pozwala na uzyskanie identycznego momentu dla większego poboru mocy (PW) , co pozwala na większe obciążanie silnika , gdyż uzyskujemy większą rezerwę mocy

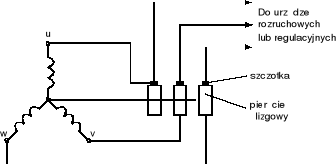

Rys.2. Uzwojenie wirnika

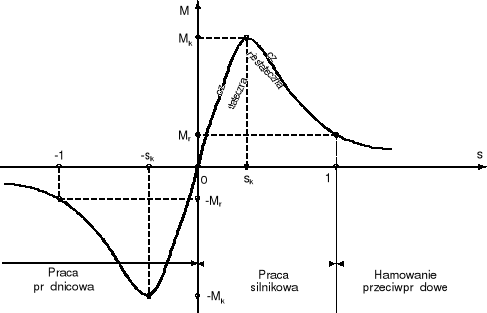

Rys.5. Charakterystyka momentu elektromagnetycznego maszyny asynchronicznej w funkcji poślizgu

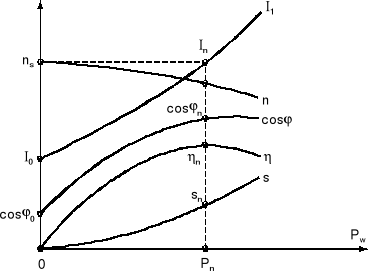

Rys.7. Charakterystyki robocze trójfazowego silnika asynchronicznego

Moment rozruchowy osiąga wartość maksymalną Mr = Mk, gdy sk = 1, tzn. gdy R2 + Rd = X20 + Xd. Zachodzi to oczywiście przy prądzie maksymalnym I2k (dla silników pierścieniowych I2k/I20 = 7 ÷ 8). Zadaniem rozrusznika jest ograniczenie tego prądu.

Rys.8.Układ rozrusznika oporowego

Rys.10. Charakterystyki mechaniczne przy zespolonym sterowaniu częstotliwością i napięciem

Rys.11. Charakterystyki hamowania przeciwprądowego silnika asynchronicznego
