AGH ELEKTROTECHNIKA LABOLATORIUM				GRUPA 3: Marcin Domagała
Wydział: IMiR	Rok Akademicki: 2006/2007		Rok Studiów: I
TEMAT: Pomiary w jednofazowych obwodach prądu przemiennego.
Data Wykonania: 27.02.2007		OCENA:

1. Schematy Pomiarowe :

Rys. 1

Rys. 2

Rys. 3

2. Tabele Pomiarowe:

Tab. 1 Wyniki pomiarów według schematu z rys. 1 dla f=50Hz

Rysunek 1.	Rodz. odbiornika	I [A]	U [V]	P [W]	Z [Ω]	cosφ	φ	Q [VAR]	Parametry Odbiornika:
Przyp. 1	R	1,5	160	52	106	0	0	0	R=106 Ω
Przyp. 3	RC	1,8	80	162	44	1,125	-	-	R=49,5 Ω C=??
Przyp. 2	RL	1,9	80	176	42	1,157	-	-	R=48,5 Ω L=??

Tab. 2 Wyniki pomiarów połączenia pokazanego na rys.3

F [Hz]	Uc [V]	Ur [V]	Ul [V]
300	3,89	0,89	0,11
500	3,73	1,4	0,24
700	3,53	1,86	0,43
900	3,28	2,22	0,63
1500	2,74	2,77	1,31
2000	1,96	2,91	1,83
2500	1,57	2,89	2,26
4000	0,95	2,47	3,1
7000	0,55	1,71	3,82
10000	0,53	1,22	4,21

3. Wykresy:

Rys.4

Rys. 5 Schemat na podstawie pomiarów z tab. 2

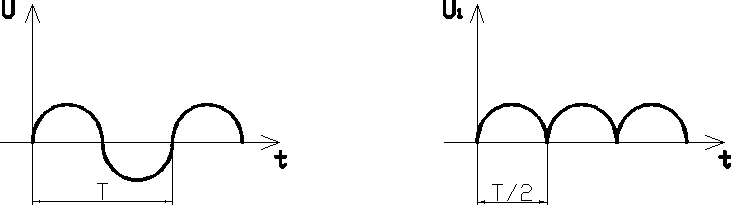

Rys.6 Przebieg na wejściu i po przejściu przez mostek Gretza

4. Wzory:

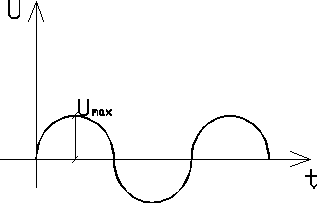

U(t) = U_max sin (ωt + φ)

U_max =
U _SK

U_SK=

Z =
R = Z cos φ

P = UI cos φ X = Z sin φ

Q= UI sin φ Z=

X_L= 2πfL X_L=

sin ² φ + cos ² φ = 1 X_C=

Z=
X_C=

V. Wnioski:

Z wykresu na rys. 4 widać, że w układzie RLC poniżej częstotliwości rezonansu odbiornik ma charakter pojemnościowy, w rezonansie odbiornik ma charakter rezystancyjny natomiast powyżej częstotliwości rezonansu charakter odbiornika RLC zmienia się na indukcyjny.

Można więc zauważyć, ze charakter odbiornika nie zależy jedynie od jego parametrów (indukcyjności cewki, pojemności kondensatora czy rezystancji rezystora), ale też od częstotliwości w jakiej pracuje.

0

0,5

1

1,5

2

2,5

3

3,5

4

4,5

100

1000

10000

Uc

Ur

Ul

---
