Politechnika Wrocławska we Wrocławiu

Adam Janik

Wydział Elektroniki

kierunek: AIR

data wykonania ćwiczenia:

98-04-1

Grupa:

II

rok akademicki:

97/98

Temat ćwiczenia: Pomiar częstotliwości i przesunięcia fazowego sygnałów okresowych.

  1. Wykaz przyrządów użytych w ćwiczeniu.

2. Pomiar częstotliwości przyrządami cyfrowymi.

Wyniki pomiarów:

POMIAR CZĘSTOTLIWOŚCI

generator

okresomierz C570

PFL - 30

wartość

mnożnik

f

zakres

T

T

δT

t

fx

δfx

[ - ]

[Hz]

[Hz]

[ - ]

[ms]

[ms]



[s]

[Hz]

[%]

4

1

4

103

243,92

0,01

0,004

100

4,11

0,24

4

10

40

104

23,813

0,001

0,004

100

42,01

0,02

4

100

400

104

2,378

0,001

0,04

100

420,6

0,02

4

1k

4k

104

0,239

0,001

0,42

10

4188,6

0,002

4

10k

40k

104

0,024

0,001

4,17

1

42499

0,002

4

100k

400k

104

0,002

0,001

50

0,1

414860

0,0002

Przykłady obliczeń:

T = +/- 1 na ostatnim miejscu

T = 243,92 ms = 0,24392 s

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

  1. Pomiar częstotliwości napięcia sieci.

  1. częstościomierz cyfrowy PFL-30 (transformator 220/6V)

zakres 100 s

f = (50,13 0x01 graphic
0,01) Hz

T = (20,003 0x01 graphic
0,001) ms 0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

  1. częstościomierz analogowy LC-1

0x01 graphic

gdzie:

0x01 graphic

0x01 graphic

0x01 graphic
= 0,02 Hz

0x01 graphic

0x01 graphic

0x01 graphic

  1. Pomiar częstotliwości.

  1. oscyloskopem

d = 4,95 cm - odczytana z ekranu długość odcinka odpowiadającego okresowi

c = 0,1 ms - nastawa przełącznika podstawy czasu

fN = 2000 Hz

0x01 graphic

fx = fx - fN = 2020,2 Hz -2000 Hz = 20,2 Hz

0x01 graphic

  1. metoda krzywych Lissajous

Pomiar metodą krzywych Lissajous (fN = 2000Hz)

Lp.

częstotliwość fx

1.

1,8 kHz

2.

3,8 kHz

3.

4,5 kHz

4.

5,3 kHz

5.

6,15 kHz

6.

7,05 kHz

7.

8,1 kHz

8.

9,05 kHz

9.

9,8 kHz

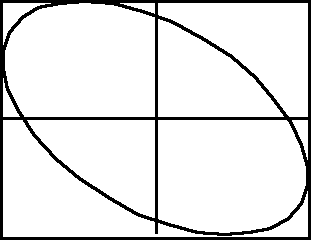

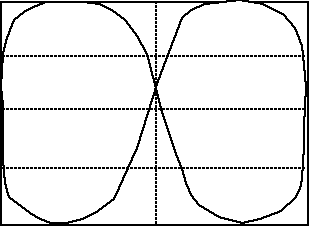

Przykłady krzywych Lissajous

0x08 graphic
fx = 1,8 kHz

fx = 3,8 kHz

0x08 graphic

  1. Pomiar przesunięcia fazowego

0x08 graphic

Wyniki pomiarów:

fazomierz cyfrowy

oscyloskop



δ

OP

OH

30,1

0,1

0,33%

6,2 dz

3,2 dz

31,1o

60,5

0,1

0,17%

6,2 dz

5,5 dz

62,5o

89,5

0,1

0,11%

6,2 dz

6,1 dz

79,7o

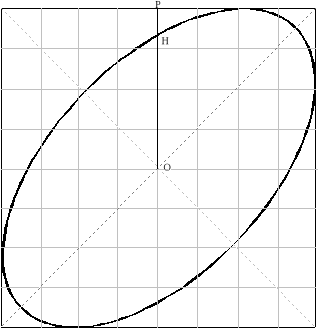

Przykładowe obliczenia:

0x01 graphic

OH = 3,2 dz

OP = 6,2 dz

0x01 graphic

0x01 graphic

6. Wnioski

Istnieje wiele metod pomiaru częstotliwości, różniących się od siebie dokładnością , oraz zasadą pomiaru. Podczas wykonywania pomiarów częstotliwości metodą cyfrową zaobserwowaliśmy, że wartość błędu popełnianego uzależniona była od wartości częstotliwości mierzonej, oraz od dokładności generatora wzorcowego, zarówno w metodzie pomiaru bezpośredniej, jak i pośredniej. Wartość popełnianego błędu maleje wraz ze wzrostem częstotliwości. Jeżeli mierzymy małą częstotliwość metodą bezpośrednią to powinniśmy dobrać jak największy czas otwarcia bramki Tw, a tym samym zmniejszyć błąd pomiaru. Błąd popełniany jest tym większy im większa jest częstotliwość mierzona. Przy pomiarze częstotliwości miernikiem PFL-30 błąd pomiaru wynosi ok. 0,01%. Dużą dokładność pomiaru uzyskaliśmy również za pomocą miernika analogowego LC-1 o klasie dokładności 0,2. Błąd pomiaru zbliżony był do błędów miernika cyfrowego i wynosił 0,02Hz. Pomiaru częstotliwości można dokonywać również za pomocą oscyloskopu. Wykonuje się to metodą pośrednią przez pomiar długości odcinka odpowiadającego jednemu okresowi i pomnożeniu go przez podstawę czasu. Pomiar ten jest dość dokładny (błąd ok. 1% zależny od dokładności odczytu długości odcinka). Z kolei metoda krzywych Lissajous nie należy do najdokładniejszych, z tego też względu jest rzadko wykorzystywana.

Do pomiaru przesunięcia fazowego najlepiej używać fazomierza cyfrowego ze względu na małe błędy. (rzędu 0,3%). Metoda krzywych Lissajous daje wyniki obarczone dużym błędem wzrastającym wraz z wartością mierzonego przesunięcia.. Dokładniejszy pomiar możemy dokonać za pomocą fazomierza cyfrowego. Może ona służyć przy zgrubnej ocenie wartości przesunięcia fazowego.

Politechnika Wrocławska™ ©1998

- 6 -
