7.0 Wyznaczenie miejsc zerowych i przekrojów przejściowych.

7.1 Wyznaczenie miejsc zerowych

1 MIEJSCE ZEROWE:

h_w=0,29m

h_n=0,30m

lokalizacja 0+10,81=10,81

2 MIEJSCE ZEROWE:

h_w=0,04m

h_n=0,31m

lokalizacja 23,32+16,54=39,86

3 MIEJSCE ZEROWE:

h_w=0,65m

h_n=0,03m

lokalizacja 213,00+26,76=239,76

4 MIEJSCE ZEROWE:

h_w=0,64m

h_n=0,71m

lokalizacja 338,00+22,09=360,09

5 MIEJSCE ZEROWE:

h_w=1,03m

h_n=0,17m

lokalizacja 461,00+8,58=469,58

6 MIEJSCE ZEROWE:

h_w=0,02m

h_n=0,17m

lokalizacja 471,00+3,56=474,56

7 MIEJSCE ZEROWE:

h_w=0,06 m

h_n=1,04 m

lokalizacja 502,00+0,87=502,87

8 MIEJSCE ZEROWE:

h_w=0,27m

h_n=1,14m

lokalizacja 608,00+25,06=633,06

9 MIEJSCE ZEROWE:

h_w=0,31m

h_n=0,55m

lokalizacja 720,00+18,74=738,74

10 MIEJSCE ZEROWE:

h_w=0,61m

h_n=0,51m

lokalizacja 882,00+7,28=889,28

11 MIEJSCE ZEROWE:

h_w=0,57 m

h_n=0,50 m

lokalizacja 1008,00+29,83=1037,83

12 MIEJSCE ZEROWE:

h_w=0,29 m

h_n=0,50 m

lokalizacja 1064,00+1,26=1065,26

7.2 Wyznaczenie miejsc przekrojów przejściowych:

ΔF₁=|F_N1-F_W1|

ΔF₂=|F_N2-F_W2|

[m]

[m²]

1 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|10,83-3,80|=7,03

[m]

[m²]

lokalizacja 239,76+5,35=245,92

2 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|6,08-3,80|=2,28

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 338,00+8,28=346,28

3 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|9,94-3,80|=6,14

[m]

[m²]

lokalizacja502,87+5,78=508,65

4 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|11,07-3,80|=7,27

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 608,00+16,46=624,46

5 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|4,85-3,80|=1,05

[m]

[m²]

lokalizacja 738,74+26,06=764,80

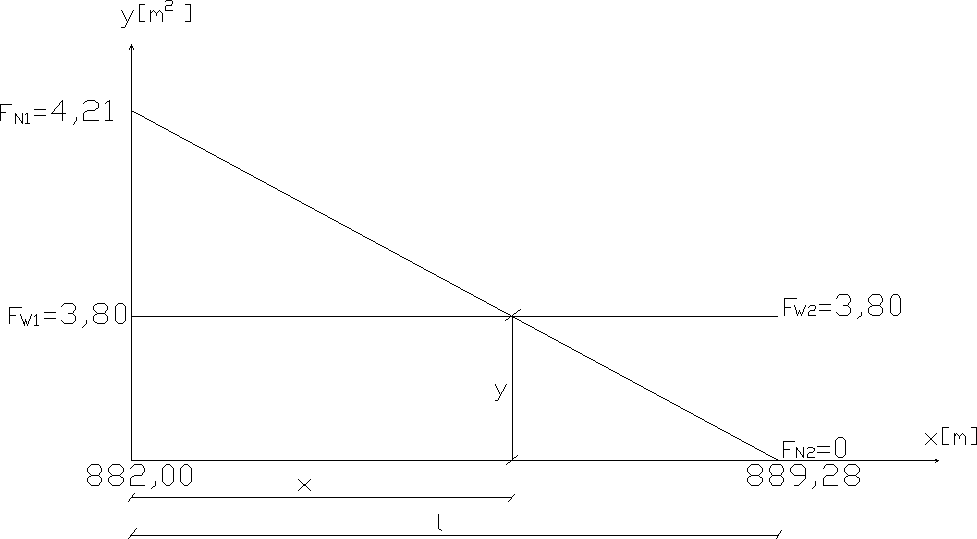

6 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|4,21-3,80|=0,41

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 882,00+0,71=882,71

7 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|4,12-3,80|=0,32

[m]

[m²]

lokalizacja 1037,83+24,14=1061,97

8 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|4,12-3,80|=0,32

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 1064,00+0,10=1064,10

---
