7.0 Wyznaczenie miejsc zerowych i przekrojów przejściowych.

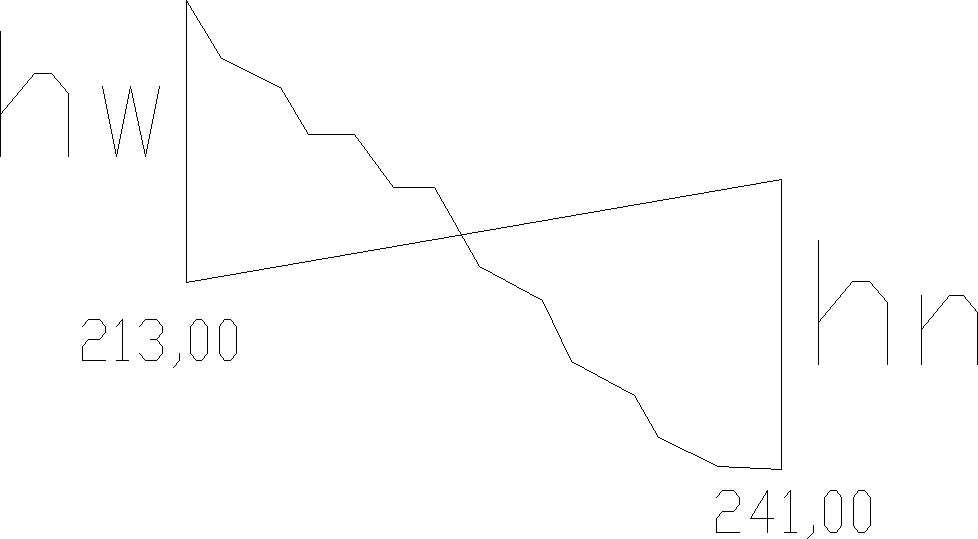

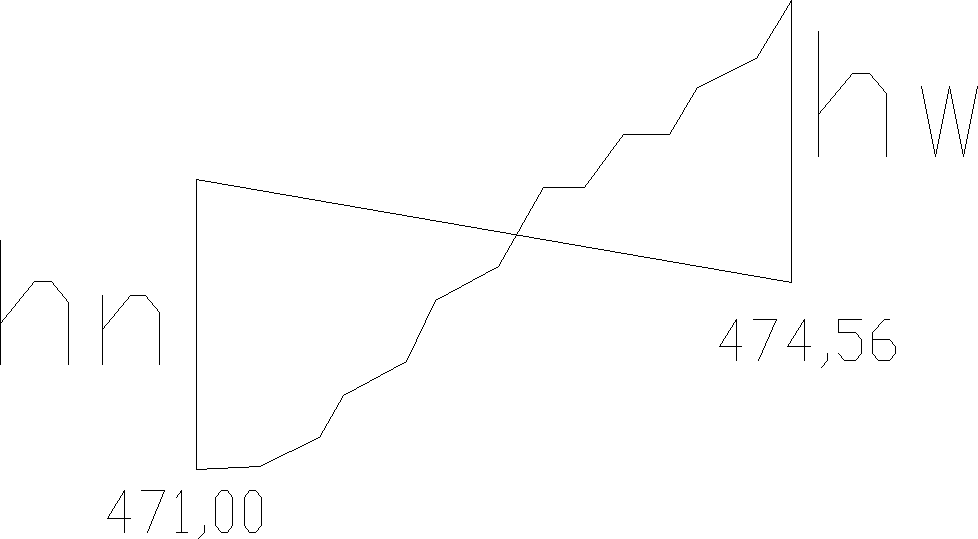

7.1 Wyznaczenie miejsc zerowych

1 MIEJSCE ZEROWE:

h_w=1,09m

h_n=0,40m

lokalizacja 0+228,63

2 MIEJSCE ZEROWE:

h_w=0,27m

h_n=0,89m

lokalizacja 0+278,14

3 MIEJSCE ZEROWE:

h_w=0,27m

h_n=0,58m

lokalizacja 0+286,35

4 MIEJSCE ZEROWE:

h_w=0,51m

h_n=0,42m

lokalizacja 0+523,30

5 MIEJSCE ZEROWE:

h_w=0,79m

h_n=0,03m

lokalizacja 0+699,37

6 MIEJSCE ZEROWE:

h_w=0,15m

h_n=0,34m

lokalizacja 1+113,88

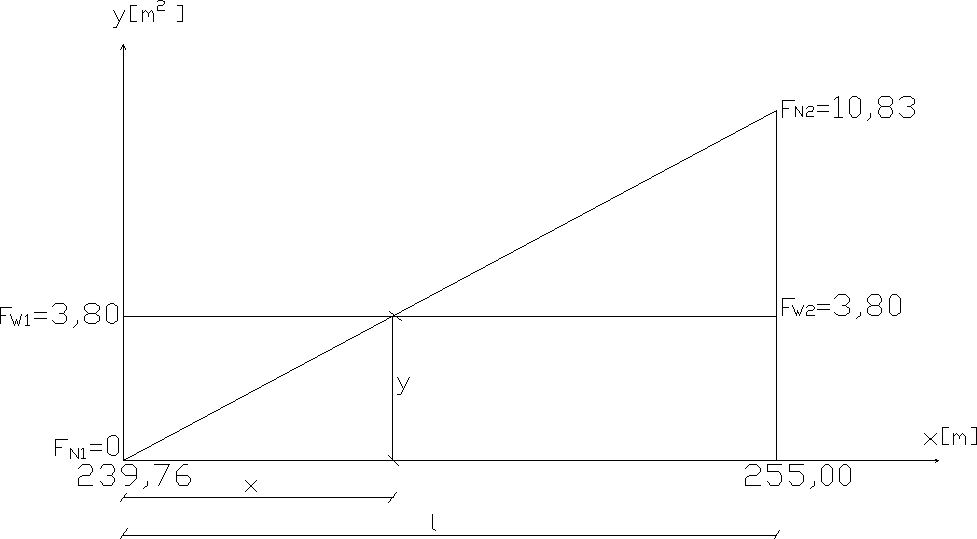

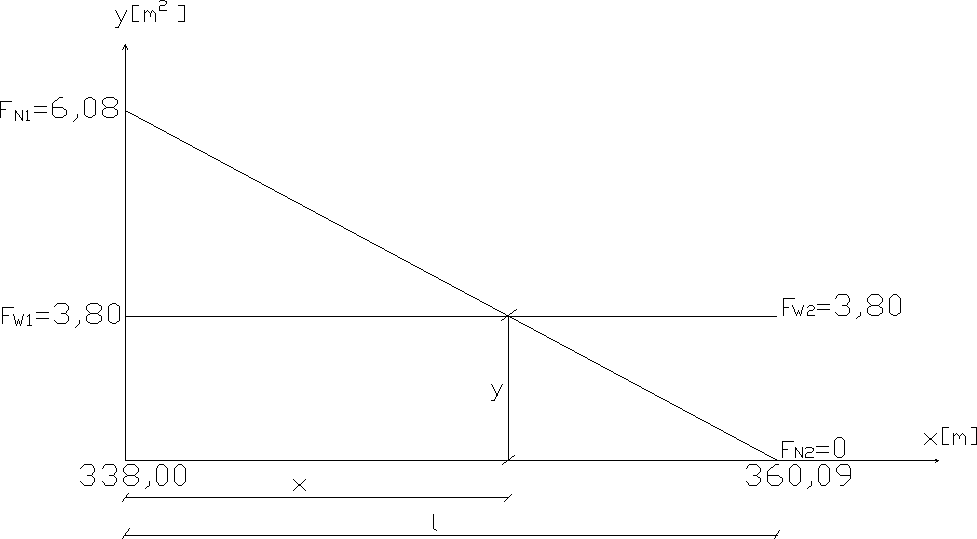

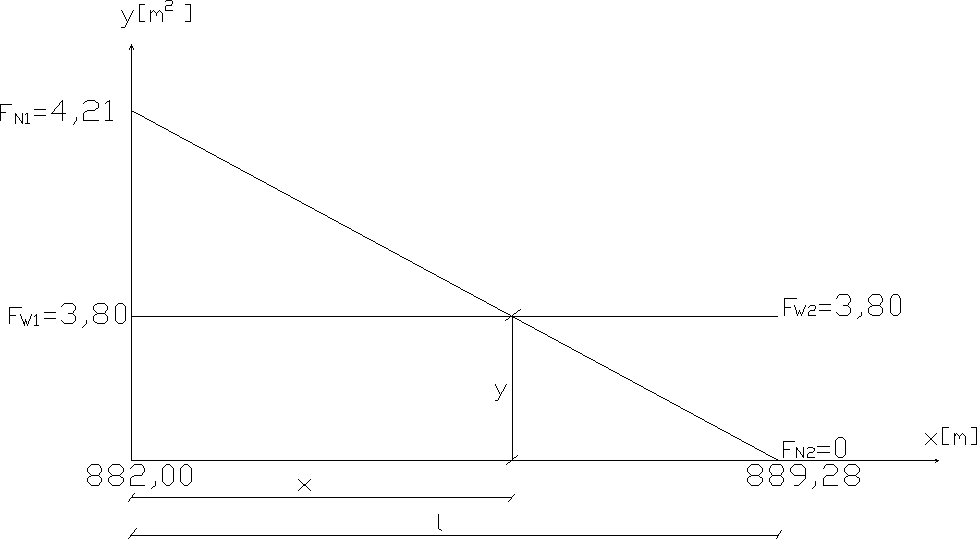

7.2 Wyznaczenie miejsc przekrojów przejściowych:

ΔF₁=|F_N1-F_W1|

ΔF₂=|F_N2-F_W2|

[m]

[m²]

1 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|21,17-3,80|=17,37

[m]

[m²]

lokalizacja 0+216,63

2 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|13,92-3,80|=10,12

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 0+276,46

3 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|7,77-3,80|=3,97

[m]

[m²]

lokalizacja 0+283,11

4 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|7,94-3,80|=4,14

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 0+515,02

5 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|0-3,80|=3,80

ΔF₂=|16,43-3,80|=12,63

[m]

[m²]

lokalizacja 0+686,59

6 MIEJSCE PRZEKROJU PRZEJŚCIOWEGO

ΔF₁=|5,04-3,80|=1,24

ΔF₂=|0-3,80|=3,80

[m]

[m²]

lokalizacja 1+103,41

---
