1. Obliczenie objętości robót ziemnych

1. Obliczenie objętości wykopów i nasypów dla tzw. „trójkątów czystych”

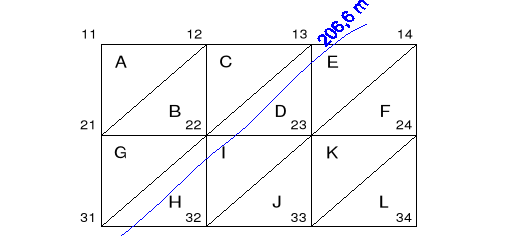

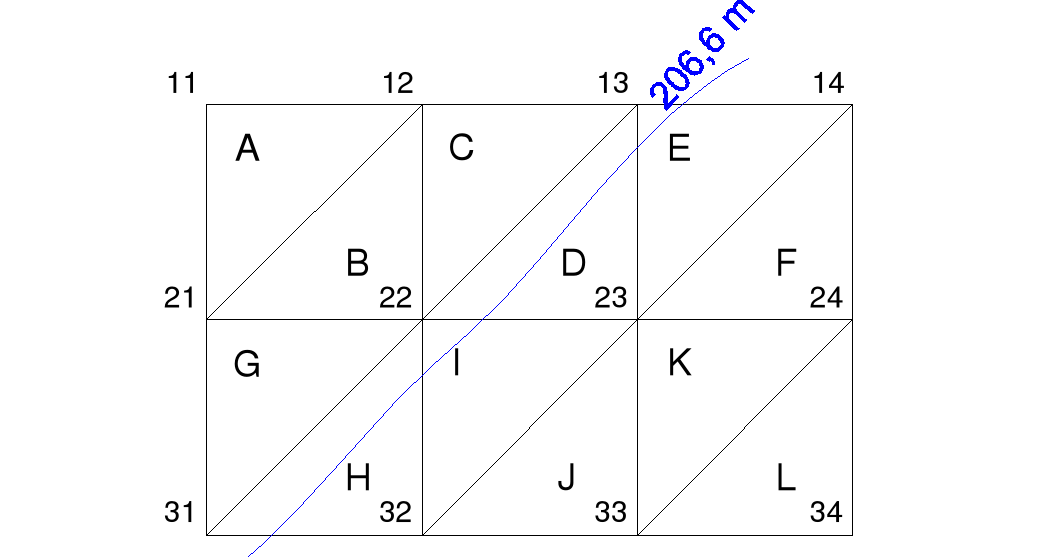

1.1.1 Obliczenie rzędnych terenu w wierzchołkach siatki niwelacyjnej, oraz rzędnych roboczych wykopów i nasypów

X = L2/L1

Hij = Wm + X = Wm + L2/L1

Hij - rzędna terenu w wierzchołku „ij” siatki leżącym pomiędzy warstwicami Wm i Wm+1

L1 - odległość między warstwicami Wm i Wm+1

L2 - odległość Hij od Wm

hij = Hij - W

hij - rzędne robocze wykopów (+) i nasypów (-)

W - rzędna warstwicy niwelacyjnej

W = 206,6 m

Tablica 1. Rzędne terenu i rzędne robocze

	Wm [m]	L2	L1	Hij		hij
	210	1,00	1,40	210,71	H11	4,11	h11
	208	0,50	1,00	208,50	H12	1,90	h12
	206	1,50	2,00	206,75	H13	0,15	h13
	205	0,80	1,60	205,50	H14	-1,10	h14
	208	0,60	1,10	208,55	H21	1,95	h21
	206	1,70	2,20	206,77	H22	0,17	h22
	205	0,60	1,40	205,43	H23	-1,17	h23
	203	0,60	1,20	203,50	H24	-3,10	h24
	206	1,90	2,50	206,76	H31	0,16	h31
	205	0,60	1,20	205,50	H32	-1,10	h32
	203	1,20	1,80	203,67	H33	-2,93	h33
	201	0,50	0,90	201,56	H34	-5,04	h34
W =	206,6	m

a = 70 m

V_w - objętość wykopów

V_n - objętość nasypów

h₁,h₂,h₃ - odpowiednie hij

2. Obliczenie objętości wykopów i nasypów dla tzw. „trójkątów mieszanych”

,

a = 70 m

h₁,h₂,h₃ - odpowiednie hij

					a =	70
Dla trójkątów "czystych"					1/6a^2 =	816,667
Wykopy :			Vw [m3]
A (h11,h12,h21)			6500,45
B (h12,h21,h22)			3281,52
C (h12,h13,h22)			1815,23
G (h21,h22,h31)			1860,52
Nasypy :			Vn [m3]
F (h14,h23,h24)			-4386,67
J (h23,h32,h33)			-4250,56
K (h23,h24,h33)			-5883,89
L (h24,h33,h34)			-9046,85
Dla trójkątów "mieszanych"			Vr [m3]	Vo [m3]		Vw;Vn [m^3]
D (h13,h22,h23*)			-693,11	-739,09		45,99
E (h13*,h14,h23)			-1732,50	1,67		-1734,17
H (h22,h31,h32*)			-626,61	-677,82		51,22
I (h22*,h23,h32)			-1713,94	2,46		-1716,40

W sumie należy wykonać nasypu :	28435,45	[m^3]
W sumie należy wykonać wykopu :	13559,06	[m^3]

2. Rozdział i bilans mas ziemnych.

N - W : 14876,39		WYKOPY	A	B	C	D mieszany	E mieszany	G	H mieszany	I mieszany	DOWÓZ
				13559,06	6500,45	3281,52	1815,23	45,99	1,67	1860,52	51,22	2,46	14876,39
NASYPY	28435,45
D mieszany	739,09				693,10	45,99
E mieszany	1734,17			610,37	1122,13		1,67
F	4386,67										4386,67
H mieszany	677,82							626,60	51,22
I mieszany	1716,40			1713,94						2,46
J	4250,56		2059,43	957,21				1233,92
K	5883,89		4441,02								1442,87
L	9046,85										9046,85

Po dokonaniu rozdziału mas ziemnych ustalono sposoby wykonania robót oraz kierunki tras przewozowych .

Kierując się odległościami przewozu urobku jako maszyny podstawowe do wykonania robót przyjęto :

S - spycharka

Z - zgarniarka

K - koparka + samochody

Zestawienie ilości robót przemieszczanych na odcinkach

W -------------> N	Objętość V [m^3]	Odległość L [m]	Maszyny podstaw.
E --------> E	1,67	28	S
D --------> D	45,99	23	S
H --------> H	51,22	23	S
I --------> I	2,46	27	S
C --------> D	693,10	62	S
C --------> E	1122,13	78	S
B --------> E	610,37	115	Z
B --------> I	1713,94	56	S
B --------> J	957,21	93	S
G --------> H	626,60	53	S
G --------> J	1233,92	109	Z
A --------> J	2059,43	134	Z
A --------> K	4441,02	152	Z
WYKOPY	13559,06
DOWÓZ	14876,39	2 km	K + S
NASYPY	28435,45

Roboty wykonywane spycharkami .

Na odcinkach robot w pobliżu warstwicy niwelacyjnej przyjęto spycharkę gąsienicową 74kW(100KM) Nakłady obejmują odspojenie i przemieszczenie gruntu na odległość do 10 m z wykopu na nasyp, z równomiernym rozładunkiem ziemi oraz ręcznym dodatkowym wyrównaniem z grubsza powierzchni nasypu plus nakłady uzupełniające na przemieszczenie gruntu na dodatkowe odległości ponad 10 m.

Nakłady na 100 m^3 gruntu wg. KNR Nr 2-01 Tablica 0224
Kategoria gruntu :		III
Spycharka gąsienicowa 73 kW (100KM)
	dodatek	m-g
L do 10 m		1,41
L = 20 m	0,62	2,03
L = 30 m	0,62	2,65
L = 40 m	0,86	3,51
L = 50 m	0,86	4,37
L = 60 m	0,86	5,23
L = 70 m	1,05	6,28
L = 80 m	1,05	7,33
L = 90 m	1,05	8,38
L = 100 m	1,05	9,43

Obliczenie czasu trwania robot.

SPYCHARKA	Objętość V[m^3]	Odległość L[m]	N cz m-g/100m^3	czas m-g	czas dni rob.
E ---------->E	1,67	28	2,65	0,0
D ---------->D	45,99	23	2,65	1,2
H ---------->H	51,22	23	2,65	1,4
I ---------->I	2,46	27	2,65	0,1
C ---------->D	693,10	62	6,28	43,5
C ---------->E	1122,13	78	7,33	82,3
B ---------->I	1713,94	56	5,23	89,6
B ---------->J	957,21	93	9,43	90,3
G ---------->H	626,60	53	5,23	32,8
SUMA	5214,32			341	43
Ubijak spalinowy 200kg	5214,32		13,80	720	90

Roboty wykonywane zgarniarkami .

Na odcinkach B-E, G-J, A-J, A-K, przyjęto zgarniarkę samojezdną o pojemności skrzyni 8-10m³ .

Przy napełnianiu skrzyni zgarniarki pomaga popychacz (spycharka gąsienicowa 74kW(100KM)).

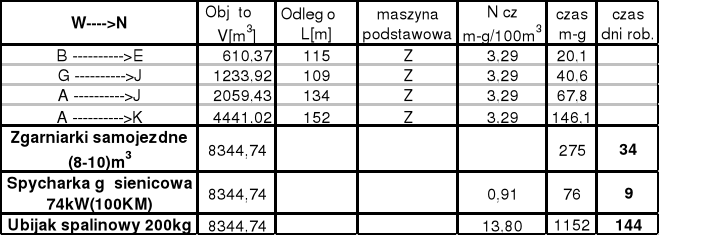

Obliczenie czasu trwania robot.

Nakłady na 100m³ gruntu wg KNR 2-01 Tablica 0230

Zgarniarka samojezdna o pojemności skrzyni (8-10) m³

Grunt kategorii III

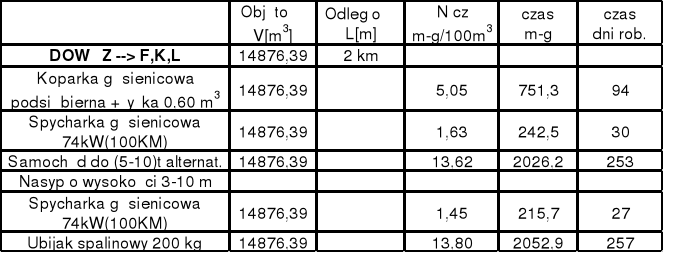

Przyjęcie koparki i towarzyszących jej maszyn .

Ziemia do trójkątów F, K, L dowożona będzie samochodami samowyładowawczymi o nośności (5-10) ton z ukopu . Ukop leży w odległości 2 km od tych trójkątów . Ukop wykonywany jest koparką podsiębierną o pojemności łyżki koparki q = 0,6 m³ .

Porządku w ukopie pilnuje spycharka . Nasyp formowany jest spycharką gąsienicową 74 kW (100KM) z gruntu dostarczonego samochodami .

Grunt kategorii III .

---
