OBRÓBKA MECHANICZNA |
||||||
|
Semestr III |
Wydział BMiZ |
Kierunek: ZiIP |
Grupa: ZP1 |
||
Temat ćwiczenia: |
||||||
|
Nazwisko prowadzącego |
Ocena |
||||

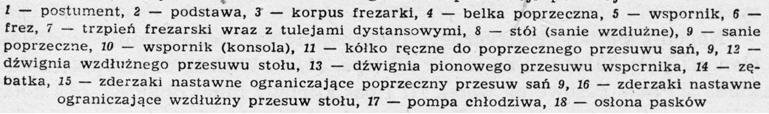

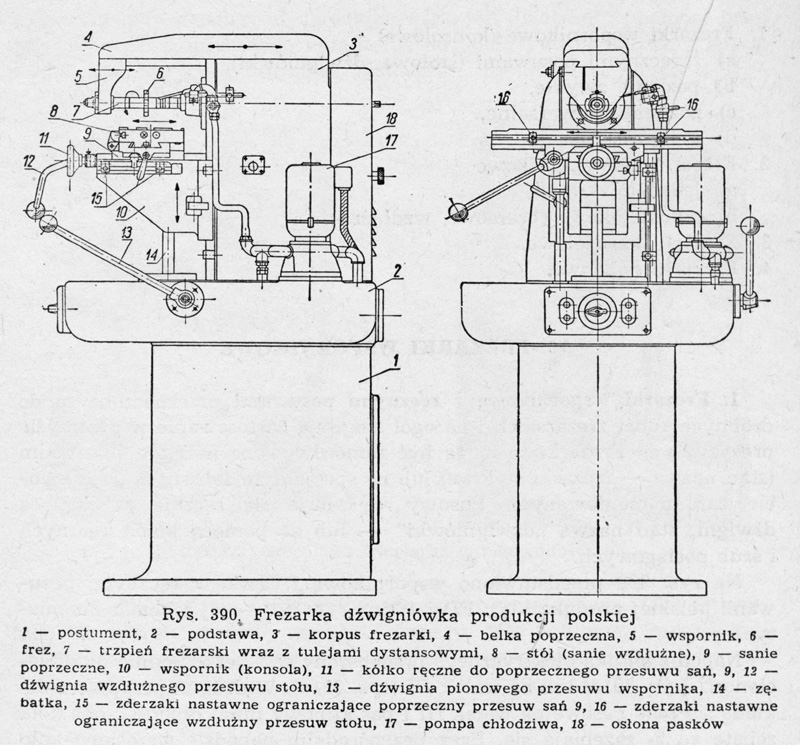

1. Schematy blokowe obrabiarek.
2. Szkice podstawowych narzędzi.
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)
k)
l)
m)
n)
Frezy: Kątowe: a)krążkowy jednostronny, b)krążkowy symetryczny, c) krążkowy niesymetryczny, d)trzpieniowy wewnętrzny, e) trzpieniowy zewnętrzny; Walcowe: f)nasadzany, g)trzpieniowy; Walcowo-czołowe: h)nasadzany, i)trzpieniowy; Krążkowe: j)półokrągły wypukły, k)półokrągły wklęsły, l)ćwierćokrągły prawotnący; Tarczowe trzystronne: m)naprzemianskośny, n)prosty.
3. Szkice podstawowych operacji.
a)obróbka płaszczyzny frezem walcowym, b)frezowanie dwu wzajemnie prostopadłych płaszczyzn, c)frezowanie kształtowej powierzchni za pomocą zespołu frezów, d)jednoczesne frezowanie dwu par prostopadłych do siebie płaszczyzn dwoma frezami, e)obróbka dwu równoległych płaszczyzn dwoma frezami walcowo-czołowymi, f)frezowanie łyski na powierzchni walcowej, g)załamanie krawędzi, h)przecinanie materiału frezem tarczowym, i)frezowanie rowka, j)obróbka koła zębatego frezem kształtowym modułowym z użyciem podzielnicy, k)frezowanie rowka śrubowego, l)kopiowanie-frezowanie (1-wzornik, 2-przedmiot obrabiany)
4.Opis przebiegu ćwiczenia i własne wnioski.

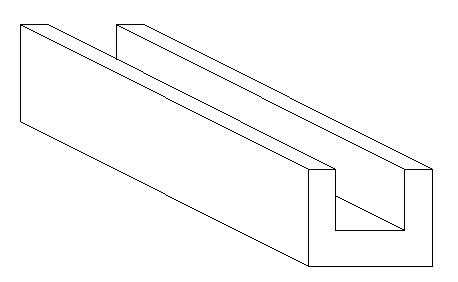

Przeprowadzone ćwiczenie polegało na frezowaniu rowka o głębokości 5 mm. Materiałem użytym w ćwiczeniu było tworzywo sztuczne, które charakteryzuje tworzenie długich wiórów o niewielkiej ostrości. Proces ten został wykonany w kilku etapach, podczas których następowało powolne ścinanie warstwy materiału.
