Sprawozdanie

z

Pracowni

Elektrycznej

nr 18.

Zespół Szkół Elektronicznych

Rzeszów

ZSE w Rzeszowie	Pracownia elektryczna	1996/97
Sprawozdanie z ćwiczenia nr 19.		kl. II a	GD/II/2
Data wykonania ćwiczenia 4.04.1997 r.	Badanie prostowników cz. I	Data wykonania sprawozdania 8.04.1997 r.	Ocena

I. Przepisy BHP.

1.Wykonując ćwiczenia należy zachować jak najdalej idące środki ostrożności zabezpieczające

przed porażeniem lub innym wypadkiem..

2. W szczególności nie należy:

- dotykać przewodów przyrządów a zwłaszcza nieizolowanych ich części po włączeniu pod

napięcie,

- dotykać bez istotnej potrzeby części uziemiającej urządzeń wodociągowych, urządzeń CO,

oraz opierać się o nie w czasie wykonywania ćwiczenia.

3. Obwód pomiarowy należy budować w ten sposób aby między zestawem przyrządów

a źródłem prądu zawsze znajdował się wyłącznik umożliwiający szybkie wyłączenie obwodu.

W czasie ćwiczenia jeden z ćwiczących uczniów powinien zajmować miejsce w pobliżu

wyłącznika wyłączającego cały układ.

4. Nie wykonywać żadnych manipulacji bez dokładnego rozeznania układu elektrycznego

i zgody nauczyciela. Zwiększyć ostrożność w dni deszczowe i dżdżyste.

II. Spis przyrządów.

1. Oscyloskop.

2. Rezystor suwakowy.

3. Tablica do badań.

4. Autotransformator.

III. Cel ćwiczenia.

Celem ćwiczenia jest poznanie właściwości układów prostowniczych jednopołówkowych

i dwupołówkowych oraz zbadanie wpływów różnych filtrów na kształt wyprostowanego przebiegu prądy i napięcia.

IV. Przebieg ćwiczenia.

1. Obserwacja za pomocą oscyloskopu napięć wyjściowych z układów prostowniczych bez

filtra i z filtrem.

Schemat układu.

Prostownik

L L

C R R C R

filtr rezystancyjno - filtr rezystancyjno - filtr rezystancyjno-

pojemnościowy indukcyjny indukcyjno - pojemnościowy

a) prostownik jednopołówkowy

b) prostownik dwupołówkowy

c) prostownik dwupołówkowy (mostek Groetza)

V. Wnioski.

1. Do otrzymania przebiegów jednokierunkowych z przebiegów zmienny służą prostowniki.

Stosowane są trzy rodzaje układów prostowniczych:

- jednopołówkowy,

- dwupołówkowy z transformatorem symetrycznym,

- dwupołówkowy (mostek Groetza)

2. Prostownik jednopołówkowy charakteryzuje się tym, że przy zasilaniu napięciem zmiennym

(sinusoidalnym) odbiornik otrzymuje wyprostowane napięcie jednopołówkowe, czyli przy

dodatniej półosi napięcia zasilania, takie też napięcie otrzymuje odbiornik a przy ujemnej

półosi przebieg jest stały.

3. Prostowniki dwupołówkowe są bardziej rozbudowane oraz są praktyczniejsze. Napięcie

otrzymywane przez odbiornik jest jednokierunkowe. Przy dodatniej i ujemnej półosi zasilania

odbiornik otrzymuje dodatnią półoś napięcia.

4. Dołączenie do prostownika filtra RC powoduje duże zmniejszenie amplitudy napięcia.

5. Dołączenie filtra RL również wpływa na kształt amplitudy napięcia wyprostowanego.

6. Dołączenie filtra RLC zmniejsza amplitudę napięcia prawie do linii prostej.

Do wykonania sprawozdania użyto programów:

- MS WORD 6.0 dla WINDOWS 95,

- MS EXCEL 7.0 dla WINDOWS 95.

Y

1,3

X X

2

Y

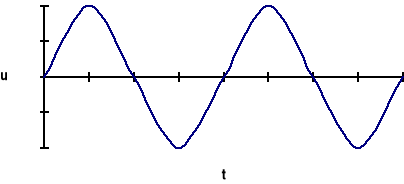

u - napięcie

zasilania

u - napięcie na

odbiorniku

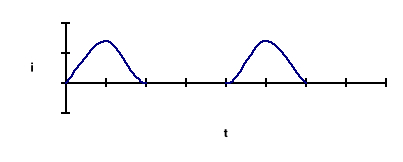

i - prąd na

odbiorniku

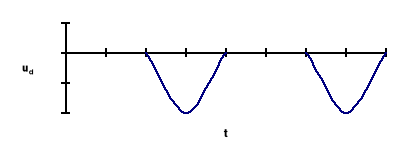

u_d - napięcie na

diodzie

u - napięcie na

odbiorniku

z filtrem RC

u - napięcie na

odbiorniku

z filtrem RL

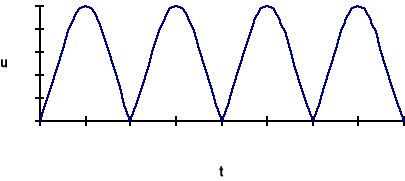

u - napięcie na

odbiorniku

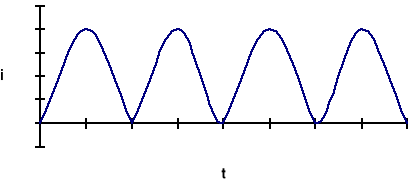

i - prąd na

odbiorniku

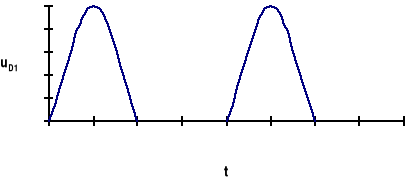

u_d1- napięcie na

pierwszej diodzie

u_d2- napięcie na

drugiej diodzie

u_RC - napięcie na

odbiorniku

z filtrem RC

u_RL - napięcie na

odbiorniku

z filtrem RL

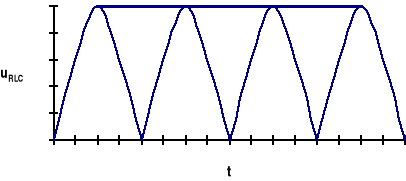

u_RLC - napięcie na

odbiorniku

z filtrem RLC

u - napięcie na

odbiorniku

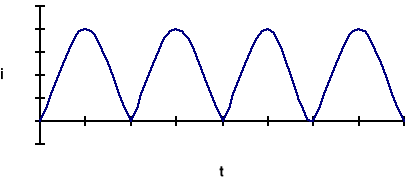

i - prąd na

odbiorniku

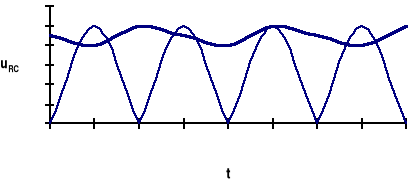

u_RC - napięcie na

odbiorniku

z filtrem RC

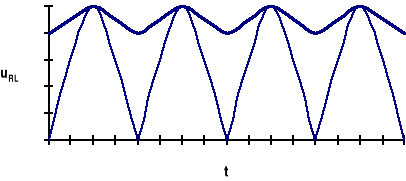

u_RL - napięcie na

odbiorniku

z filtrem RL

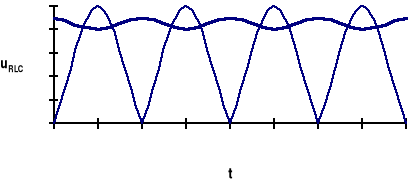

u_RLC - napięcie na

odbiorniku

z filtrem RLC

---
