Proces technologiczny naprawy układu tłokowo - korbowego, AM Gdynia, Sem. V,VI, Technologia remontów(Koniu), Remonty


LABORATORIUM TECHNOLOGII REMONTÓW

Akademia Morska

Katedra Materiałów Okrętowych i Technologii Remontów

Ćwiczenie Nr 4

Temat: Proces technologiczny naprawy układu tłokowo - korbowego

Nazwisko

Labuda Imię

Lewandowski

Richert

Imię

Wojciech

Krystian

Andrzej

ROK

V

Data wykonania ćwiczenia:

15.12.2004

GRUPA

TRUOiP

PROWADZĄCY: mgr inż.W.Kończewicz

OCENA PODPIS

  1. Celem ćwiczenia jest zapoznanie się z budowa układu tłokowo korbowego, metodami weryfikacji badanego układu oraz sposobami jego regeneracji.

Przez zespół tłokowo korbowy rozumie się tłok, pierścienie tłoka, sworzeń tłoka i korbowód. W silnikach wodzikowych w skład tego zespołu wchodzą dodatkowo trzon tłoka i wodzik. Głównymi przyczynami zużywania się tłoków są: korozyjne działanie spalin, tarcie, oraz działanie wysokich temperatur. Przy oględzinach sworznia ustala się czy nie jest pęknięty. Pęknięcie dyskwalifikuje sworzeń. W wyniku zużycia sworznie uzyskują kształt owalny, rzadziej tworzy się na nich zbieżność. Pomiary sworzni wykonuje się w dwóch prostopadłych do siebie kierunkach w trzech płaszczyznach. Podczas weryfikacji korbowodu zwraca się uwagę na zużycie ścierne stopy i łba korbowodu, może wystąpić również trwałe wydłużenie śrub korbowodu, zgięcie, skręcenie, pęknięcie lub złamanie korbowodu. Pierścienie tłokowe zużywają się w wyniku tarcia o gładź cylindrów i ściany rowków oraz w skutek korozyjnego działania spalin.

  1. Przyrządy pomiarowe.

  • Wyniki pomiarów i weryfikacji.

  • 0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

    Temat: Pomiar tłoka

    0x01 graphic

    Wyniki pomiarów

    X

    Y

    Odchyłki kształtu

    Ochyłka okrągłości

    Odchyłka walcowości

    D1

    159,27

    159,20

    0,04

    0,41

    D2

    159,30

    159,24

    D3

    159,36

    159,35

    D4

    159,53

    159,61

    D5

    159,45

    159,47

    0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

    Temat: Pomiar tulei cylindrowej

    0x01 graphic

    Wyniki pomiarów.

    X

    Y

    Odchyłki kształtów

    Odchyłka okrągłości

    Odchyłka walcowości

    A

    160,04

    159,92

    0,06

    0,08

    B

    160,02

    159,93

    C

    159,96

    159,95

    D

    159,98

    159,97

    E

    159,97

    159,94

    0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

    Temat: Pomiar pierścieni tłokowych

    0x01 graphic

    L.p

    A

    B

    l

    S

    C

    D

    h

    5,26

    5,82

    0,10

    0,25

    5,10

    5,12

    4,92

    Dopuszczalny luz w zamku dla średnicy cylindra 101-200 2,5 - 3,5mm

    Dopuszczalny luz w rowku dla średnicy cylindra 101-200 0,15mm

    0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

    Temat: Pomiar równoległości sworznia tłokowego

    0x01 graphic

    X1

    0,00

    X2

    0,31

    X4

    0,00

    X3

    0,15

    L odległość miejsc pomiaru, L = 300mm

    Nierównoległość osi otworów nie może być większa niż 0,2mm/m

    0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

    Temat: Pomiar wichrowatości osi sworzni korbowodu

    0x01 graphic

    X1

    0,28

    X2

    0,00

    X4

    0,00

    X3

    0,08

    L odległość miejsc pomiaru, L = 300mm

    Wichrowatość osi otworów nie powinna przekroczyć 0,4 mm/m

    0x01 graphic

    AKADEMIA MORSKA

    Katedra Materiałów Okrętowych i Technologii Remontów

    LABORATORIUM: TECHNOLOGIA NAPRAW

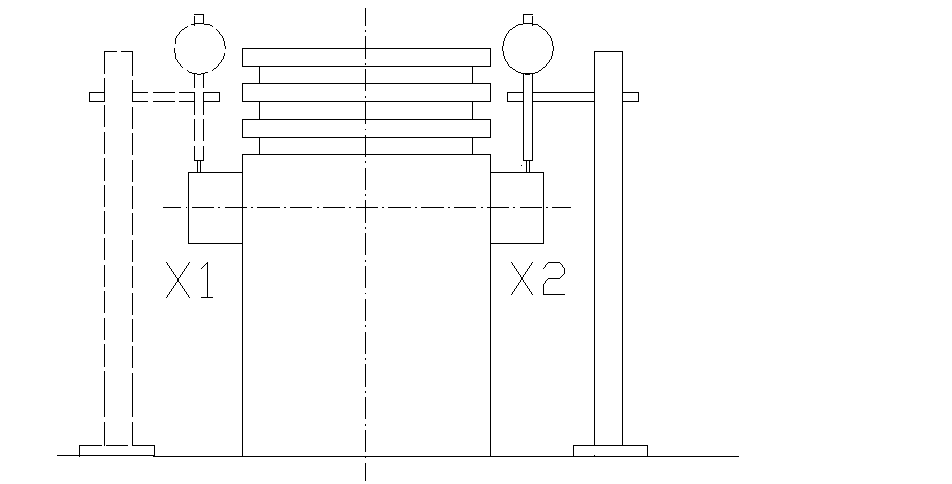

    Temat: Pomiar prostopadłości sworznia tłokowego

    0x01 graphic

    X1

    0,21

    X2

    0,00

    L odległość miejsc pomiaru, L = 300mm

    Dopuszczalna nieprostopadłość nie powinna przekraczać 0,15mm/m.
