ni następuje rzadziej i jest przeprowadzana innymi metodami. Ze względu na utrudnienia w przepływie wody przez podsypkę — jest konieczne zastosowanie odpowiedniego spadku podłoża i właściwego przekroju urządzeń odwadniających, aby opory przepływu nie były nadmierne.

Zależnie od rozpiętości i konstrukcji mostu kolejowego wyróżniamy trzy sposoby odwadniania nawierzchni:

1)    za przyczółki,

2)    do otworów spustowych,

3)    przez podłużną rynnę.

Sposób pierwszy jest stosowany w mostach mniejszych rozpiętości (do ok. 10—12 m). Pochylenia-podłużne (3-~4%>-powinny być — w tym przypadku — nadawane przez odpowiednie pochylenia płyty pomostu. W przy-

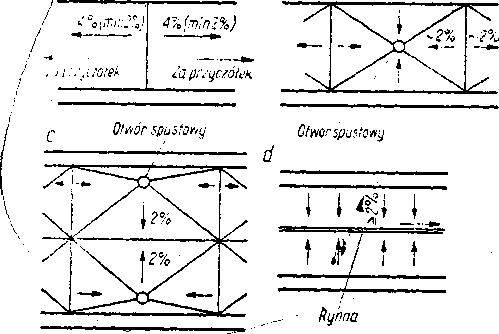

Rys. 3.,7.-"Sposoby odwodnienia nawierzchni mostu kolejowego

a — za przyczółki, b 1 c — do otworów spustowych w moście jednotorowym, d — do podłużnej rynny

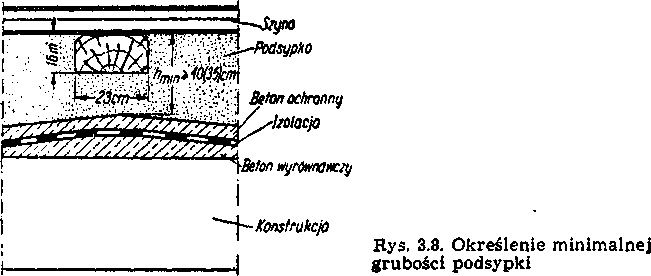

padku przedstawionym na rysunku 3.7a, minimalną grubość warstwy podsypki określoną przez odpowiednie przepisy mierzy się w najwyższym punkcie betonu ochronnego (rys. 3.8).

Gdy wodę z nawierzchni odprowadza się bezpośrednio za przyczółki należy zadbać o odwodnienie korony nasypu wewnątrz skrzydeł. Sposoby odwodnienia przyczółków będą omówione na innym miejscu.

W mostach większych jest niezbędne odwadnianie koryta poprzez otwory spustowe rozmieszczone, jak na rys. 3.76 (mosty jednotorowe) lub rys. 3.7c (mosty dwutorowe). Minimalne pochylenia w zależności od po-
