Mechanika płynów		Politechnika Świętokrzyska w Kielcach
Temat: POMIAR NAPRĘŻEŃ STYCZNYCH W CIECZACH
Bandrowski Tomasz Bednarski Rafał Bonio Dariusz Chaba Mariusz Drogosz Robert Grzyb Jarosław	Data: 24 .11.1997		Ocena:

1. Cel ćwiczenia.

Okreslenie rodzaju ciecay i współczynnika lepkości w oparciu o pomiar naprężeń stycznych w funkcji prędkości odkształcenia postaciowego.

`

2. Opis budowy stanowiska badawczego

Do pomiaru lepkości cieczy zastosowano wiskozymetr rotacyjny, typ Rheotest 2.

Wiskozymetr ten składa się z następujących elementów :

krpus wiskometru zawierający w swoim wnętrzu : silnik elektryczny ;urządzenie do pomiaru momentu skręcającego i regulator obrotów ,

momentomierz,

cylinder z badaną cieczą ,

wałek zanurzony w badanej cieczy i wykonująy ruch obrotowy wokół swej pionowej osi symetrii,

uch wyt do mocowania wałka,

dźwignia mocująca cylinder ,

dźwignia zmiany prędkości kątowej wałka ,

wskaźnik położenia dźwigni,

przełącznik zmieniający zakres prędkości w,

rejestrator ,

wskaźnik określający wartość momentu skręcającego ,

wskaźnik określający częstotliwość prądu w sieci,

ustawienie mechaniczne zera na wskaźniku (12) ,

ustawienie elektryczne zera na wskaźniku (12) ,

włącznik / wyłącznik prądu ,

włącznik / wyłącznik wskazań rejestratora ,

termostat U-4 ,

19.mometr,

9 2

5

6

8

7

18 19

4

3

1 11 12 13 16

10 14 15 17

3. Przebieg ćwiczenia

Program ćwiczenia obejmuje:

• pomiar gęstości badanej cieczy metodą objętościowo - wagową,

• pomiar temperatury badanej próbki cieczy,

• pomiar momentu skręcającego wałka dla każdej zadanej prędkości kątowej , za pośrednictwem odczytu wskazań a_i na rejestratorze (11)

• pomiar częstotliwości prądu w sieci.

Przed przystąpieniem do pomiaru termostat U-4 należy nastawić na żądaną wysokość temperatury , następnie pokrętło (10) ustawić w pozycji (a) odpowiadającej maksymalnemu zakresowi prędkości kątowych wałka, dźwignię (7) ustawić w pozycji (12) . Dla zadanej prędkości kątowych odczytać wartość wskazań a ( wskaźnik 12 ) , zmieniając w razie potrzeby zakres pomiaru momentu skręcającego przełącznikiem (9) . Następniedokonać dalszych pomiarów wskazań a , ustawiając dźwignię (7) w kolejnych pozycjach odpowiadających coraz to mniejszym wartościom prędkości kątowych wałka. Podobne pomiary wykonać dla rosnących prędkości kątowych wałka . Pomiary powtórzyć kilkakrotnie dla każdej z zadanych temperatury.

4. Dane techniczne przyrządu :

Typ wałka : S2

Stała :Z_Ia=0,608 Z_Ib=0,608 Z_IIa=6,03 Z_IIb=6,03

Podstawowe zależności :

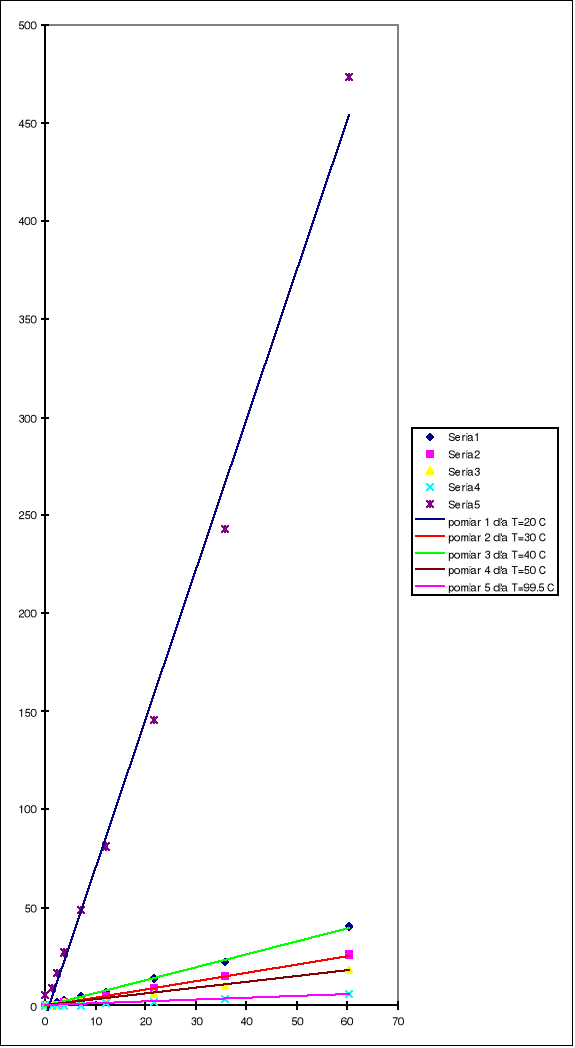

N/m²

---
