TEMAT : WYZNACZANIE POJEMNOCI KONDENSATORA METOD POMIARU CZASU ROZADOWANIA .
|
||
1.Opis wiczenia .
W pomiarach pojmnoci kondensatorw powszechnie stosuje si rnego rodzaju mostki prdu zmiennego . Istniej jednak pewne typy kondensatorw ktrych polarno nie pozwala na wczenie w obwd mostka prdu zmiennego. Pojemno tego typu kondensatorw wyznacza si innymi metodami.
Jedna z nich polega na pomiarze czasu rozadowania kondensatora .
2. Schemat ukadu pomiarowego i przebieg wiczenia.
Schemat ukadu sucego do wyznaczania pojemnoci kondensatorw metod czasu rozadowania ukazany jest na rysunku 1.1.
Rysunek.1.1.Schemat ukadu do pomiaru czasu rozadowania kondensatorw .
rdem napi ( 45 V do adowania kondensatora i 350 V do zasilania lamp ) jest prostownik lampowy . Przy zamkniciu klucza K , kondensator C zostaje naadowany do napicia 45 V . Ujemnie naadowana okadka kondensatora jest poczona z siatk triody , co powoduje e lampa nie przewodzi prdu elektrycznego . Opornik R1 zabezpiecza prostownik przed zniszczeniem wskutek ewentualnego poboru zbyt duej mocy podczas adowania kondensatora . Po otwarciu klucza K , kondensator C rozadowuje si przez opornik R2 .Kiedy napicie na kondensatorze obniy si na tyle , e trioda zacznie przewodzi prd - zawieci si neonwka . Czas , ktry upynie od chwili otwarcia klucza K do zapalenia neonwki - jest to czas rozadowania kondensatora C od napicia 45V do wartoci , przy ktrej nastpuje odblokowanie triody zastosowanej w ukadzie pomiarowym .
Jeeli zmierzymy czas rozadowania To kondensatora o znanej pojemnoci Co , a nastpnie , nie zmieniajc parametrw ukadu , zmierzymy czas rozadowania kondensatora o nieznanej pojemnoci Cx , to moemy obliczy szukan pojemno kondensatora Cx .
3.Rachunek i dyskusja bdw.
Wyznaczam pojemno nieznanych kondensatorw X,Y,Z z zalenoci :
gdzie :
pojemno nieznanego kondensatora
pojemno kondensatora rwna = 0,8 F
czas rozadowania kondensatora rwny = 9,9 [ s ]
czas rozadowania nieznanego kondensatora

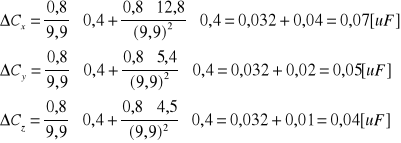

. Bd wyznaczenia pojemnoci nieznanych kondensatorw obliczam metod rniczki zupenej .
4.Wnioski kocowe
W wiczeniu wyznaczylimy pojemno nieznanych kondensatorw X,Y,Z metod pomiaru czasu rozadowania . Wyniki zostay otrzymane z oblicze oraz z charakterystyki czasu rozadowania kondensatora od jego pojemnoci . Z wykresu wida , e charakterystyka ta ma charakter liniowy .
WYNIKI OTRZYMANE Z WYKRESU :
WYNIKI OTRZYMANE Z OBLICZE :
