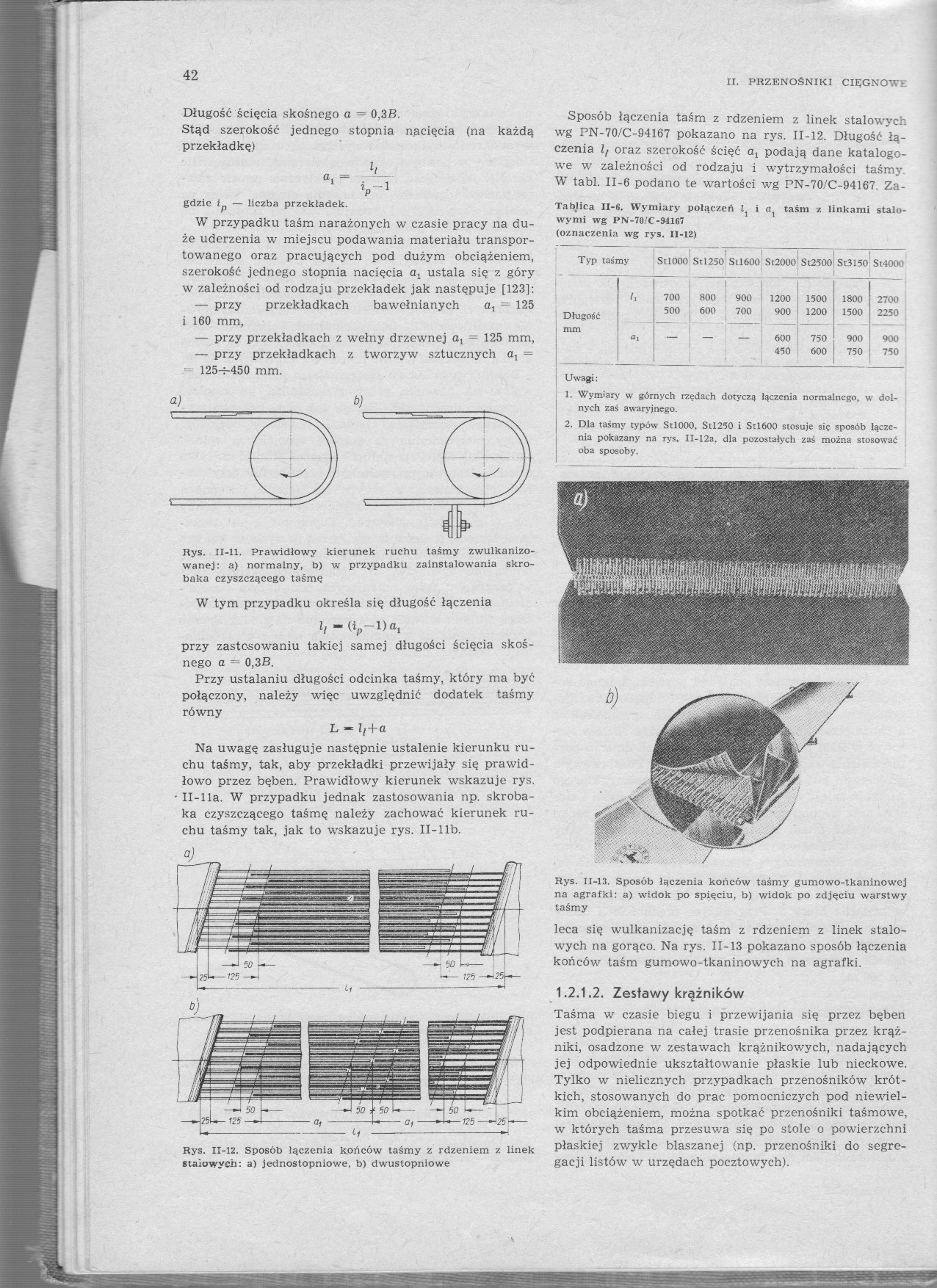

II. PRZENOŚNIKI CIĘGNOWE

Długość ścięcia skośnego a = 0,3B.

Stąd szerokość jednego stopnia nacięcia (na każdą przekładkę)

gdzie i — liczba przekładek.

W przypadku taśm narażonych w czasie pracy na duże uderzenia w miejscu podawania materiału transportowanego oraz pracujących pod dużym obciążeniem, szerokość jednego stopnia nacięcia a_x ustala się z góry w zależności od rodzaju przekładek jak następuje [123]:

— przy przekładkach bawełnianych a, = 125 i 160 mm,

— przy przekładkach z wełny drzewnej a_Ł = 125 mm,

— przy przekładkach z tworzyw sztucznych a_t = * 125-7-450 mm.

a) b)

Rys. 11-11. Prawidłowy kierunek ruchu taśmy zwulkanizo-wanej: a) normalny, b) w przypadku zainstalowania skrobaka czyszczącego taśmę

W tym przypadku określa się długość łączenia

11

przy zastosowaniu takiej samej długości ścięcia skośnego a = 0,3B.

Przy ustalaniu długości odcinka taśmy, który ma być połączony, należy więc uwzględnić dodatek taśmy równy

L * Ij+ci

Na uwagę zasługuje następnie ustalenie kierunku ruchu taśmy, tak, aby przekładki przewijały się prawidłowo przez bęben. Prawidłowy kierunek wskazuje rys. 11-1 la. W przypadku jednak zastosowania np. skrobaka czyszczącego taśmę należy zachować kierunek ruchu taśmy tak, jak to wskazuje rys. II-llb.

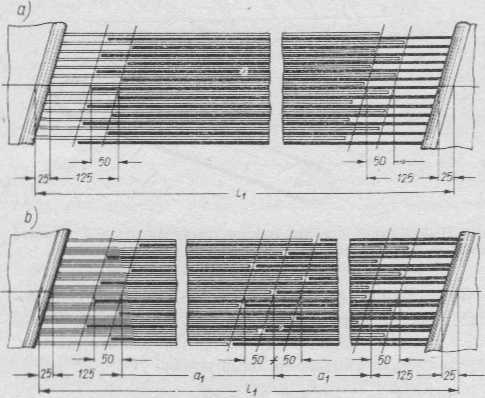

Rys. 11-12. Sposób łączenia końców taśmy z rdzeniem z linek stalowych: a) jednostopniowe. b) dwustopniowe

Sposób łączenia taśm z rdzeniem z linek stalowych wg PN-70/C-94167 pokazano na rys. 11-12. Długość łączenia 1/ oraz szerokość ścięć a_t podają dane katalogowe w zależności od rodzaju i wytrzymałości taśmy. W tabl. II-6 podano te wartości wg PN-70/C-94167. Za-

Tabjica II-6. Wymiary połączeń ^ i a_t taśm z linkami stalowymi Wg PN-70/C-M167 (oznaczenia wg rys. II-I2)

Typ taśmy		StlOOO Stl250 StlóOO St2000 St2500				St3150 S t4000
	/,	700	800 . 900	1200	1500	1800	2700
Długość		500	600 700	900	1200	1500	2250
mm		—	— —	600	750	900	900
				450	600	750	750

Uwagi:

1. Wymiary w górnych rzędach dotyczą łączenia normalnego, w dolnych zaś awaryjnego.

2. Dla taśmy typów StlOOO, Sil250 i StlóOO stosuje się sposób łączenia pokazany na rys. II-12a, dla pozostałych zaś można stosować oba sposoby.

Rys. II-13. Sposób łączenia końców taśmy gumowo-tkaninowej na agrafki: a) widok po spięciu, b) widok po zdjęciu warstwy taśmy

lecą się wulkanizację taśm z rdzeniem z linek stalowych na gorąco. Na rys. 11-13 pokazano sposób łączenia końców taśm gumowo-tkaninowych na agrafki.

1.2.1.2. Zestawy krążników

Taśma w czasie biegu i przewijania się przez bęben jest podpierana na całej trasie przenośnika przez krąż-niki, osadzone w zestawach krążnikowych, nadających jej odpowiednie ukształtowanie płaskie lub nieckowe. Tylko w nielicznych przypadkach przenośników krótkich, stosowanych do prac pomocniczych pod niewielkim obciążeniem, można spotkać przenośniki taśmowe, w których taśma przesuwa się po stole o powierzchni płaskiej zwykle blaszanej (np. przenośniki do segregacji listów w urzędach pocztowych).
