Z każdym przebiegiem sinusoidalnym związane jest pojęcie określane mianem okresu drgań T . Zależność pomiędzy pulsacją, a okresem drgań przedstawiono poniżej.


-i

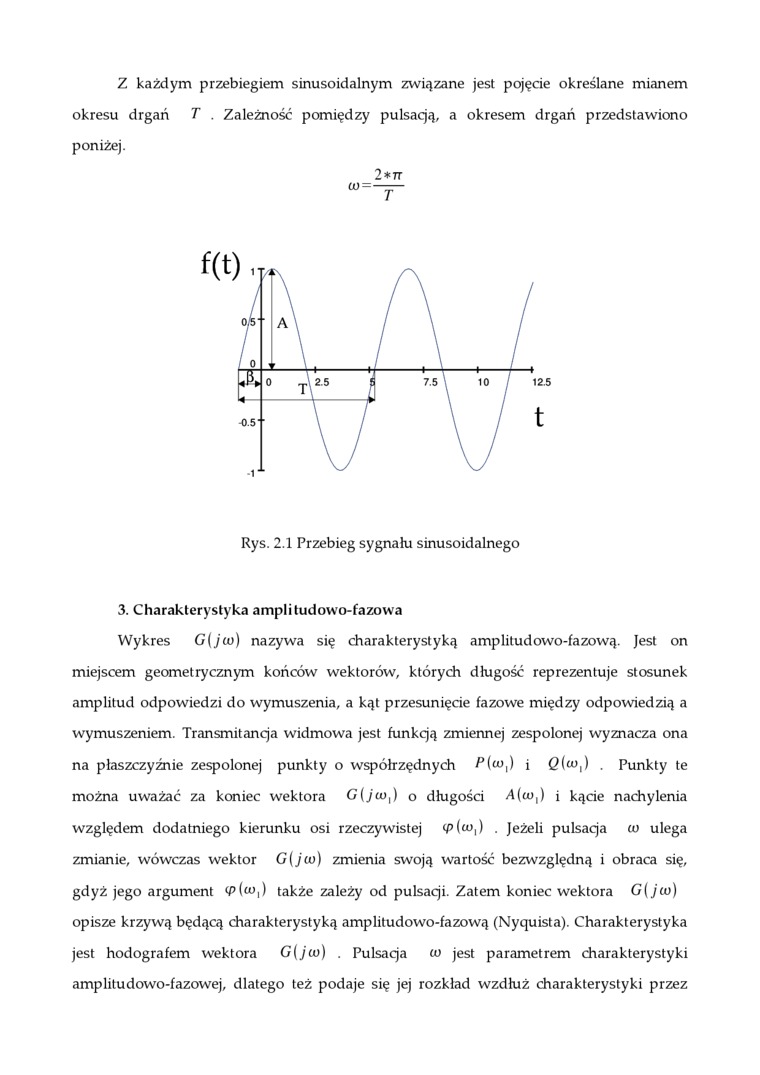

Rys. 2.1 Przebieg sygnału sinusoidalnego

3. Charakterystyka ampli tudowo-fazowa

Wykres G(jw) nazywa się charakterystyką amplitudowo-fazową. Jest on miejscem geometrycznym końców wektorów, których długość reprezentuje stosunek amplitud odpowiedzi do wymuszenia, a kąt przesunięcie fazowe między odpowiedzią a wymuszeniem. Transmitancja widmowa jest funkcją zmiennej zespolonej wyznacza ona na płaszczyźnie zespolonej punkty o współrzędnych /'(tu,) i 0(<o,) . Punkty te można uważać za koniec wektora G(ju)t) o długości A(to,J i kącie nachylenia względem dodatniego kierunku osi rzeczywistej (?(<«,) . Jeżeli pulsacja to ulega zmianie, wówczas wektor G{ju>) zmienia swoją wartość bezwzględną i obraca się, gdyż jego argument <f>(tu,) także zależy od pulsacji. Zatem koniec wektora G(jiu) opisze krzywą będącą charakterystyką amplitudowo-fazową (Nyąuista). Charakterystyka jest hodografem wektora G(jui) . Pulsacja to jest parametrem charakterystyki amplitudowo-fazowej, dlatego też podaje się jej rozkład wzdłuż charakterystyki przez
