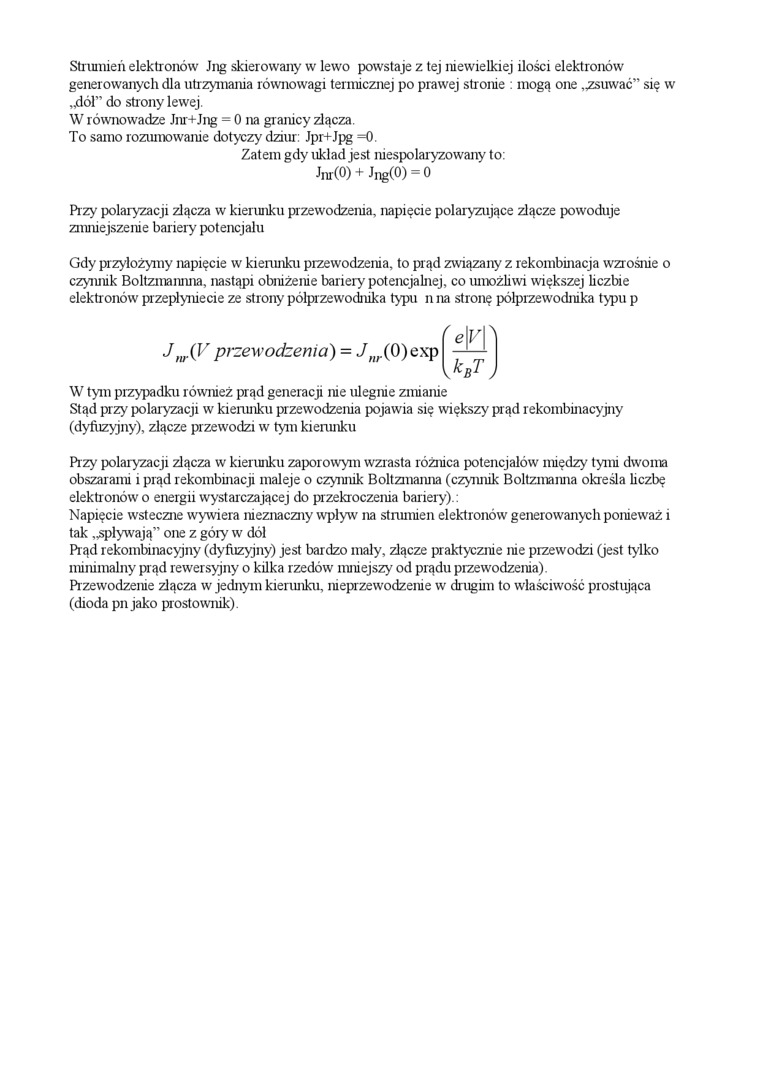

Strumień elektronów Jng skierowany w lewo powstaje z tej niewielkiej ilości elektronów generowanych dla utrzymania równowagi termicznej po prawej stronie : mogą one „zsuwać" się w ,jdól” do strony lewej.

W równowadze Jnr+Jng = 0 na granicy złącza.

To samo rozumowanie dotyczy dziur: Jpr+Jpg =0.

Zatem gdy układ jest niespolaryzowany to:

Jnr(O) + Jng(O) = 0

Przy polaryzacji złącza w kierunku przewodzenia, napięcie polaryzujące złącze pow oduje zmniejszenie bariery potencjału

Gdy przyłożymy napięcie w kierunku przewodzenia, to prąd związany z rekombinacja wzrośnie o czynnik Boltzmannna, nastąpi obniżenie bariery potencjalnej, co umożliwi większej liczbie elektronów' przepłyniecie ze strony półprzewodnika typu n na stronę półprzewodnika typu p

( e\vV

^J,u-<yprzewodzenia) = J„_r(0)exp -L-J

wJ

W tym przypadku również prąd generacji nie ulegnie zmianie

Stąd przy polaryzacji w kierunku przewodzenia pojawia się większy prąd rekombinacyjny (dyfuzyjny), złącze przewodzi w tym kientnku

Przy polaryzacji złącza w kierunku zaporowym wzr asta różnica potencjałów między tymi dwoma obszarami i prąd rekombinacji maleje o czynnik Boltzmanna (czynnik Boltztnarma określa liczbę elektronów' o energii wystarczającej do przekroczenia bariery).:

Napięcie wsteczne wywiera nieznaczny wpływ na stnunien elektronów' generowanych ponieważ i tak „spływają" one z góry w dól

Prąd rekombinacyjny (dyfuzyjny) jest bardzo mały, złącze praktycznie nie przewodzi (jest tylko minimalny prąd rewersyjny o kilka rzędów' mniejszy od prądu przewidzenia)

Pr zewodzenie złącza w jednym kierunku, nieprzewodzenie w drugim to właściwość prostująca (dioda pn jako prostownik).
