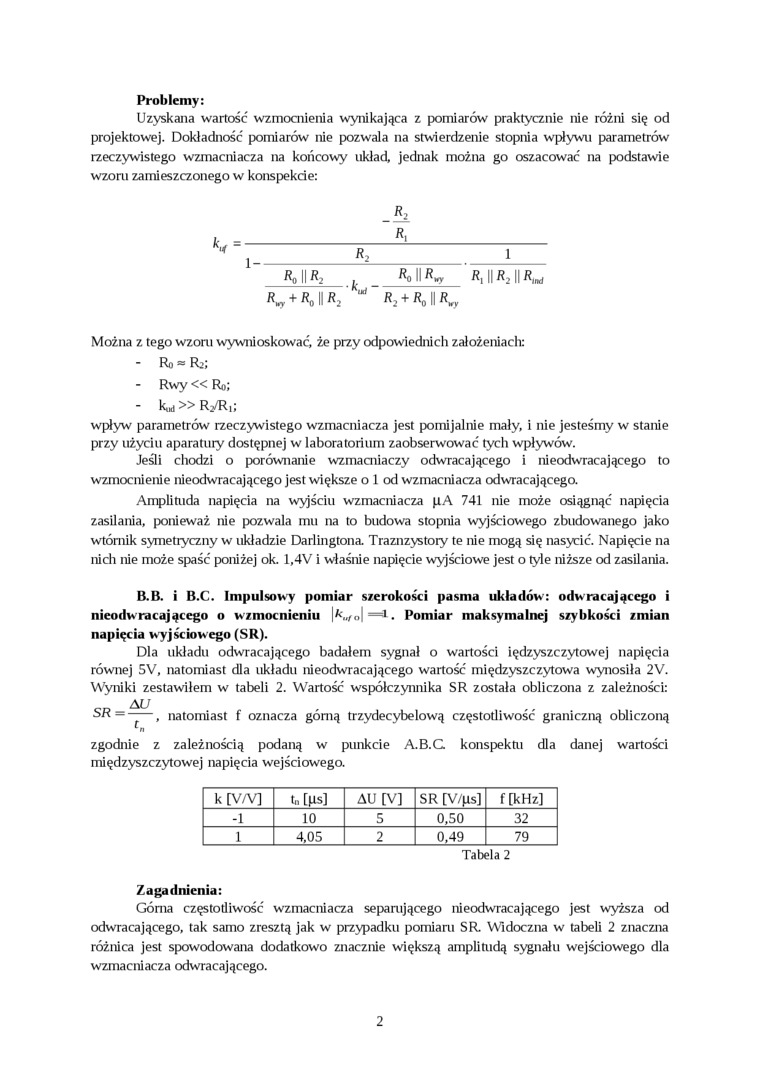

Problemy:

Uzyskana wartość wzmocnienia wynikająca z pomiarów praktycznie nie różni się od projektowej. Dokładność pomiarów nie pozwala na stwierdzenie stopnia wpływu parametrów rzeczywistego wzmacniacza na końcowy układ, jednak można go oszacować na podstawie wzoru zamieszczonego w konspekcie:

R,

K0P2 k M** '*,11 *2 U *.1 K„t + /?0||K2 ^ R. + RJR^

Można z tego wzoru wywnioskować, że przy odpowiednich założeniach:

Ro ® R>;

Rwy « R«;

k^ » RyRń

wpływ parametrów rzeczywistego wzmacniacza jest pomijalnie mały, i nie jesteśmy w stanie przy użyciu aparatury dostępnej w laboratorium zaobserwować tych wpływów.

Jeśli chodzi o porównanie wzmacniaczy odwracającego i nieodwracającego to wzmocnienie nieodwracającego jest większe o 1 od wzmacniacza odwracającego.

Amplituda napięcia na wyjściu wzmacniacza pA 741 nie może osiągnąć napięcia zasilania, ponieważ nie pozwala mu na to budowa stopnia wyjściowego zbudowanego jako wtórnik symetryczny w układzie Darlingtona. Traznzystory te nie mogą się nasycić. Napięcie na nich nie może spaść poniżej ok. 1,4V i właśnie napięcie wyjściowe jest o tyle niższe od zasilania.

B.B. i B.C. Impulsowy pomiar szerokości pasma układów: odwracającego i nieodwracającego o wzmocnieniu    Pomiar maksymalnej szybkości zmian

napięcia wyjściowego (SR).

Dla układu odwracającego badałem sygnał o wartości iędzyszczytowej napięcia równej 5V, natomiast dla układu nieodwracającego wartość międzyszczytowa wynosiła 2V. Wyniki zestawiłem w tabeli 2. Wartość współczynnika SR została obliczona z zależności: _ /SU

SR — ——, natomiast f oznacza górną trzydecybelową częstotliwość graniczną obliczoną

zgodnie z zależnością podaną w punkcie A. B.C konspektu dla danej wartości międzyszczytowej napięcia wejściowego.

k [V/V]

tn [PS]

AU [V]

SR [V/ps]

f [kHz]

-1

10

5

0,50

32

1

4,05

2

0,49

79

Tabela 2

Zagadnienia:

Górna częstotliwość wzmacniacza separującego nieodwracającego jest wyższa od odwracającego, tak samo zresztą jak w przypadku pomiaru SR Widoczna w tabeli 2 znaczna różnica jest spowodowana dodatkowo znacznie większą amplitudą sygnału wejściowego dla wzmacniacza odwracającego.

2
