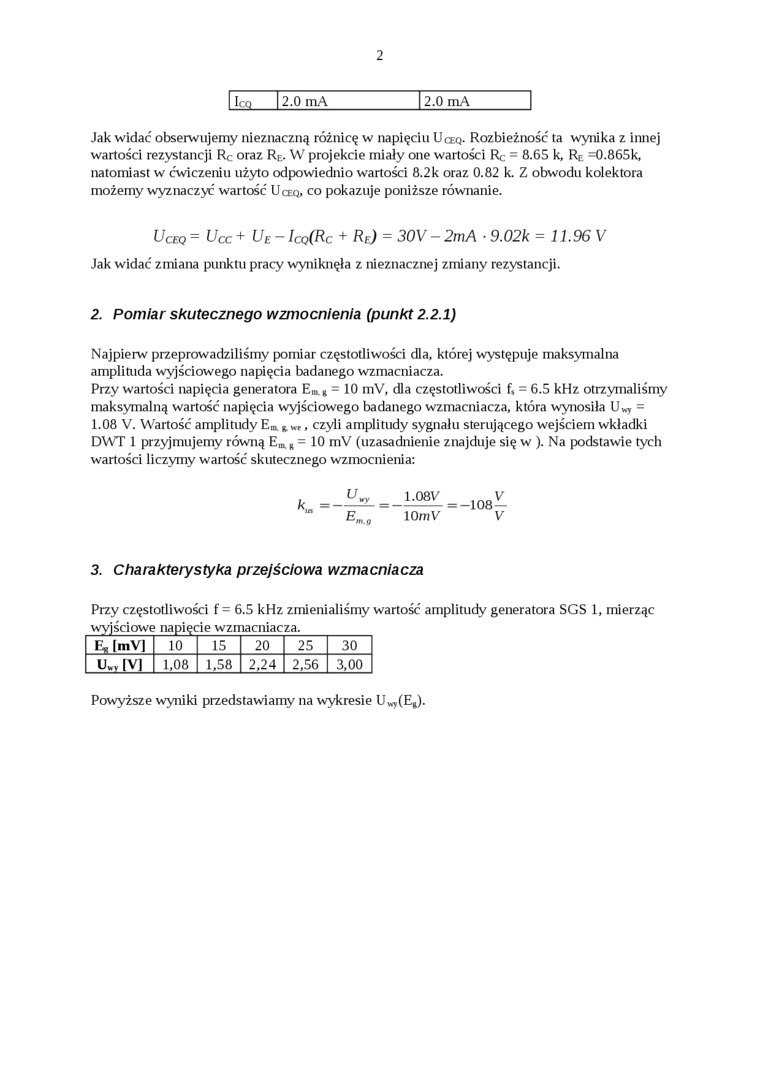

Ico 2.0 mA

2.0 mA

Jak widać obserwujemy nieznaczną różnicę w napięciu Uceq. Rozbieżność ta wynika z innej wartości rezystancji R_c oraz R_E. W projekcie miały one wartości Rc = 8.65 k, Rf. =0.865k, natomiast w ćwiczeniu użyto odpowiednio wartości 8.2 k oraz 0.82 k. Z obwodu kolektora możemy wyznaczyf wartość Uceq, co pokazuje poniższe równanie.

Uceq = Ucc + U_E- Icq(Rc + Rf) = 30V - 2mA • 9.02k = 11.96 V Jak widać zmiana punktu pracy wyniknęła z nieznacznej zmiany rezystancji.

2. Pomiar skutecznego wzmocnienia (punkt 2.2.1)

Najpierw przeprowadziliśmy pomiar częstotliwości dla, której występuje maksymalna amplituda wyjściowego napięcia badanego wzmacniacza.

Przy wartości napięcia generatora Emu = 10 mV, dla częstotliwości U = 6.5 kHz otrzymaliśmy maksymalną wartość napięcia wyjściowego badanego wzmacniacza, która wynosiła U wy = 1.08 V. Wartość amplitudy E* _vw*, czyli amplitudy sygnału sterującego wejściem wkładki DWT 1 przyjmujemy równą E,a._g = 10 mV (uzasadnienie znajduje się w ). Na podstawie tych wartości liczymy wartość skutecznego wzmocnienia:

±^=-108^ 10mV    V

3. Charakterystyka przejściowa wzmacniacza

Przy częstotliwości f = 6.5 kHz zmienialiśmy wartość amplitudy generatora SGS 1, mierząc

E, ImVl	10	15	20	25	30
U„,|V|	1,08	1,58	2,24	2,56	3,00

Powyższe wyniki przedstawiamy na wykresie U^E*).
