	1	2
1		XXX

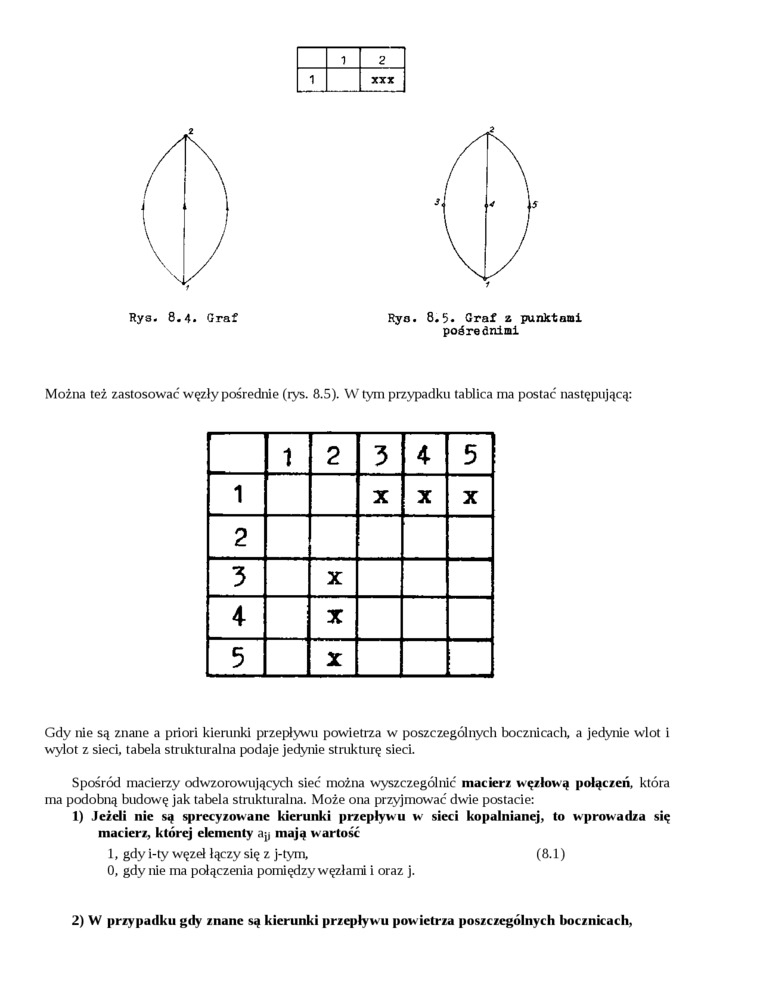

Można też zastosować węzły pośrednie (rys. 8.5). W tym przypadku tablica ma postać następującą:

	1	2	3	4	5
1			X	X	X
2
3		X
4		X
5		X

Gdy nie są znane a priori kierunki przepływu powietrza w poszczególnych bocznicach, a jedynie wlot i wylot z sieci, tabela strukturalna podaje jedynie strukturę sieci.

Spośród macierzy odwzorowujących sieć można wyszczególnić macierz węzłową połączeń, która ma podobną budowę jak tabela strukturalna. Może ona przyjmować dwie postacie:

1) Jeżeli nie są sprecyzowane kierunki przepływu w sieci kopalnianej, to wprowadza się macierz, której elementy a,, mają w artość

1, gdy i-ty węzeł łączy się z j-tym,    (8.1)

0, gdy nie ma połączenia pomiędzy węzłami i oraz j.

2) W przypadku gdy znane są kierunki przepływ u pow ictrza poszczególnych bocznicach,

Ryo. 8.5. Graf z punktami pośrednimi
