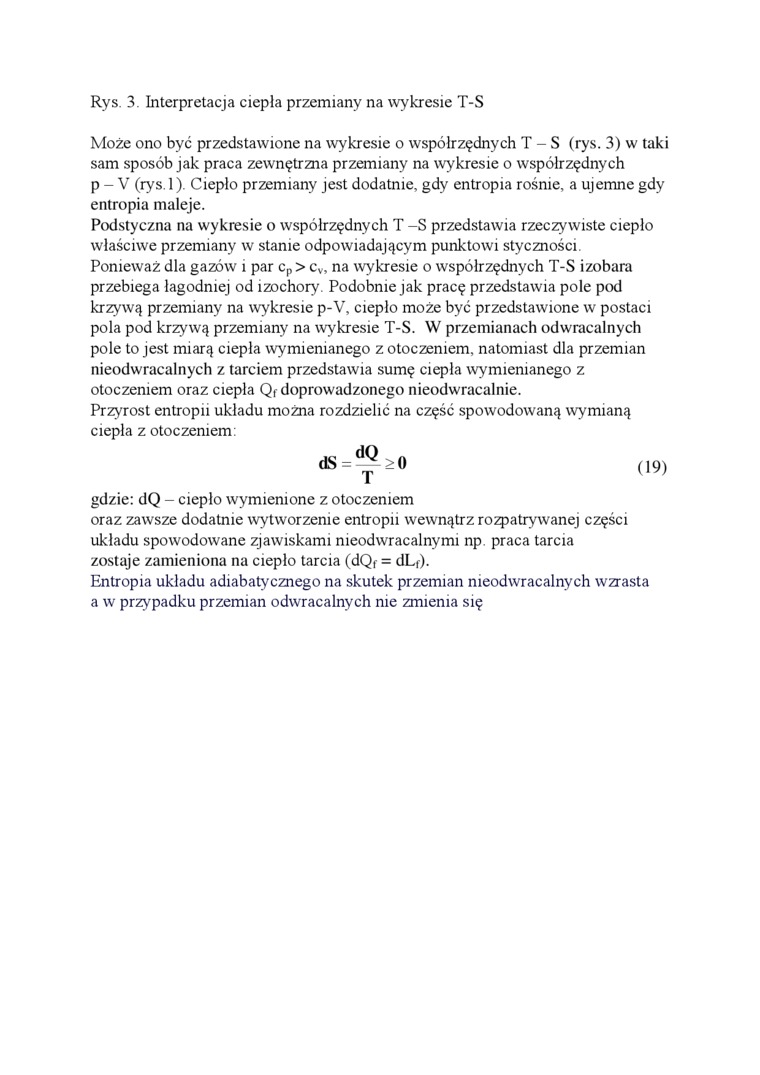

Rys. 3 Interpretacja ciepła przemiany na wykresie T-S

Może ono być przedstawione na wykresie o współrzędnych T-S (rys. 3) w taki sam sposób jak praca zewnętrzna przemiany na wykresie o współrzędnych p - V (rys. 1). Ciepło przemiany jest dodatnie, gdy entropia rośnie, a ujemne gdy entropia małeje.

Podstyczna na wykresie o współrzędnych T -S przedstawia rzeczywiste ciepło właściwe przemiany w stanie odpowiadającym punktowi styczności.

Ponieważ dla gazów i par c_p > c_v, na wykresie o współrzędnych T-S izobara przebiega łagodniej od izochory. Podobnie jak pracę przedstawia pole pod krzywą przemiany na wykresie p-V, ciepło może być przedstawione w postaci pola pod krzywą przemiany na wykresie T-S. W przemianach odwracalnych pole to jest miarą ciepła wymienianego z otoczeniem, natomiast dla przemian nieodwracalnych z tarciem przedstawia sumę ciepła wymienianego z otoczeniem oraz ciepła Qf doprowadzonego nieodwracalnie.

Przyrost entropii układu można rozdzielić na część spowodowaną wymianą ciepła z otoczeniem:

dS=^>0    (19)

gdzie: dQ - ciepło wymienione z otoczeniem

oraz zawsze dodatnie wytworzenie entropii wewnątrz rozpatrywanej części układu spowodowane zjawiskami nieodwracalnymi np praca tarcia zostaje zamieniona na ciepło tarcia (dQf = dLf).

Entropia układu adiabatycznego na skutek przemian nieodwracalnych wzrasta a w przypadku przemian odwracalnych nie zmienia się
