Niebieska - (O, 0.1) Cyjan »(0,1,1)

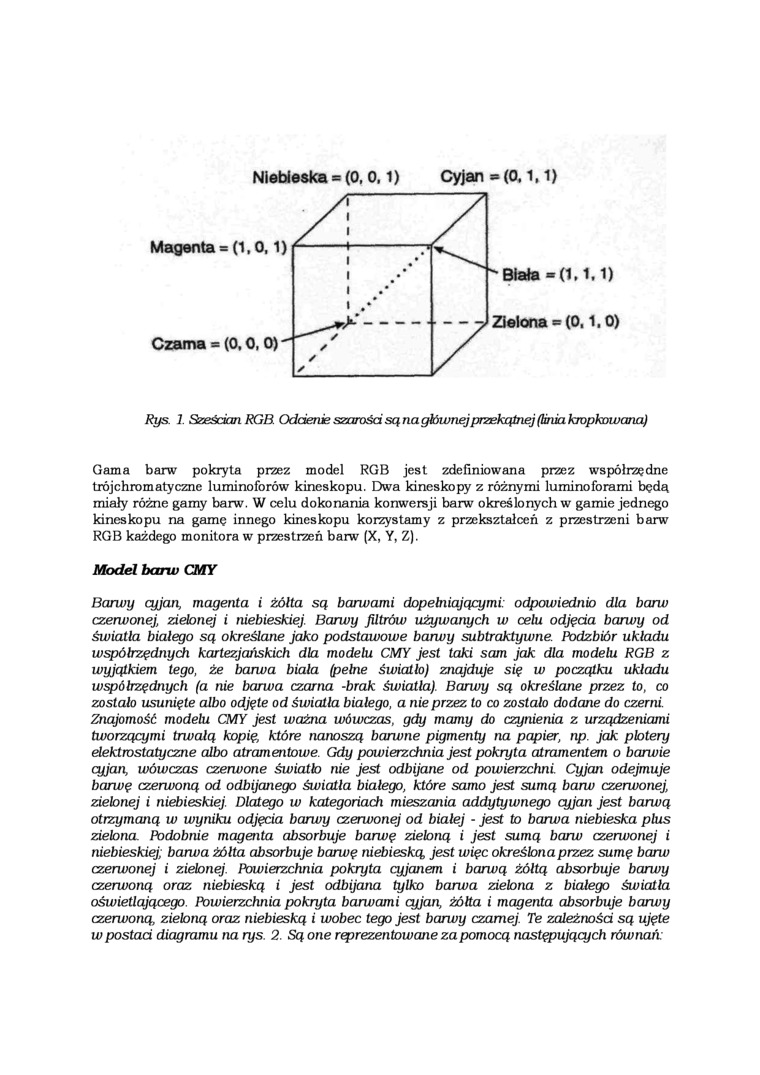

Rys. 1. Sześcian RGB. Odcienie szarości są na głównej przekątnej (Unia kropkowana)

Gama barw pokryta praez model RGB jest zdefiniowana praez współrzędne trójchromatycznc luminoforów kineskopu. Dwa kineskopy z różnymi luminoforami będą miały różne gamy barw. W celu dokonania konwersji barw określonych w gamie jednego kineskopu na gamę innego kineskopu korzystamy z przekształceń z przestrzeni barw RGB każdego monitora w przestrzeń barw (X, Y, Z).

Model barw CMY

Barwy cyjan, magenta i żółta są barwami dopebuającymi: odpowiednio dla barw czerwonej, zielonej i niebieskiej. Barwy filtrów używanych w celu odjęcia barwy od światła białego są określane jako podstawowe barwy subtraktywne. Podzbiór układu współrzędnych kartezjańskich dla modelu CMY jest taki sam jak dla modelu RGB z wyjątkiem tego, że barwa biała (pełne światło) znajduje się w początku układu współrzędnych (a nie barwa czarna -brak światła). Barwy są określane przez to, co zostało usunięte albo odjęte od światła białego, a nie przez to co zostało dodane do czerni. Znajomość modelu CMY jest ważna wówczas, gdy mamy do czynienia z urządzeniami tworzącymi trwałą kopię które nanoszą barwne pigmenty na papier, np. jak plotery elektrostatyczne albo atramentowe. Gdy powierzchnia jest pokryta atramentem o barwie cyjan, wówczas czerwone światło nie jest odbijane od powierzchni. Cyjan odejmuje barwę czerwoną od odbijanego światła białego, które samo jest sumą barw czerwonej, zielonej i niebieskiej. Dlatego w kategoriach mieszania addytywnego cyjan jest barwą otrzymaną w wyniku odjęcia barwy czerwonej od białej - jest to barwa niebieska plus zielona. Podobnie magenta absorbuje barwę zieloną i jest sumą barw czerwonej i niebieskiej; barwa żółta absorbuje barwę niebieską jest więc określona przez sumę barw czerwonej i zielonej. Powierzchnia pokryta cyjanem i barwą żółtą absorbuje barwy czerwoną oraz niebieską i jest odbijana tylko barwa zielona z białego światła oświetlającego. Powierzchnia pokryta barwami cyjan, żółta i magenta absorbuje barwy czerwoną, zieloną oraz niebieską i wobec tego jest barwy czarnej. Te zależności są ujęte w postaci diagramu na rys. 2. Są one reprezentowane za pomocą następujących równań:
