Stany graniczne i niezawodność konstrukcji, Ćwiczenie 2 Pelcza, 1


  1. Dane wyjściowe.

1.1 Schemat statyczny i dane podstawowe.

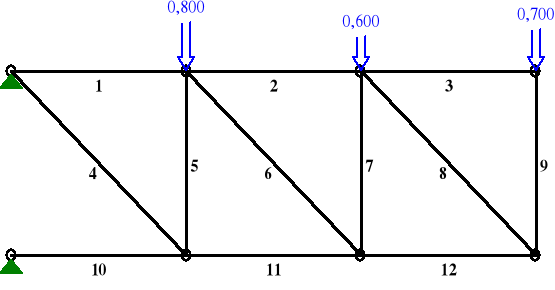

OBCIĄŻENIA:

0x01 graphic

a/h=1.0 mP=0.800 np.=0.600 rP=0.700

E(Npg)=950kN E(Npd)=950kN E(Nk)=900kN E(Ns)=700kN

Założony poziom istotności p(z)=2.1

Współczynnik zmienności nośności nN=5%

Współczynnik zmienności obciążenia nP=6%

Bezpieczeństwo układu R(z)=0.98214

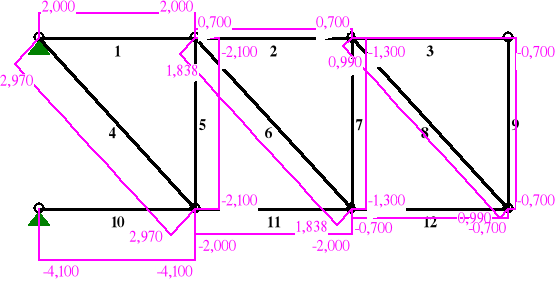

  1. Siły wewnętrzne od obciążenia jednostkowego.

(obliczenia wykonano w programie RM-Win)

0x01 graphic

Nr pręta

E(Ni)

xi

ai*Ni

[-]

[kN]

[-]

[kN]

1

950

2,000

475,000

2

950

0,700

1357,143

3

950

0,000

4

900

2,970

303,030

5

700

-2,100

-333,333

6

900

1,830

491,803

7

700

-1,300

-538,462

8

900

0,990

909,091

9

700

-0,700

-1000,000

10

950

-4,100

-231,707

11

950

-2,000

-475,000

12

950

-0,700

-1357,143

N=

-231,707

Waga i-tego elementu: ai=P/Xi=1/Xi , gdzie

Xi-siła wewnętrzna w i-tym pręcie

P -siła zewnętrzna

  1. Obliczanie bezpieczeństwa układu.

Odchylenie standardowe nośności : sN=nN*E(N)

Odchylenie standardowe obciążenia : sP=nP*E(X)

Poziom istotności : ti=(Ni-Xi)/(sPi^2-sNi^2)^0.5

Bezpieczeństwo konstrukcji : R(z=2.1)=Ppi=0.98214

( obliczenia przeprowadzono metodą iteracyjną )
