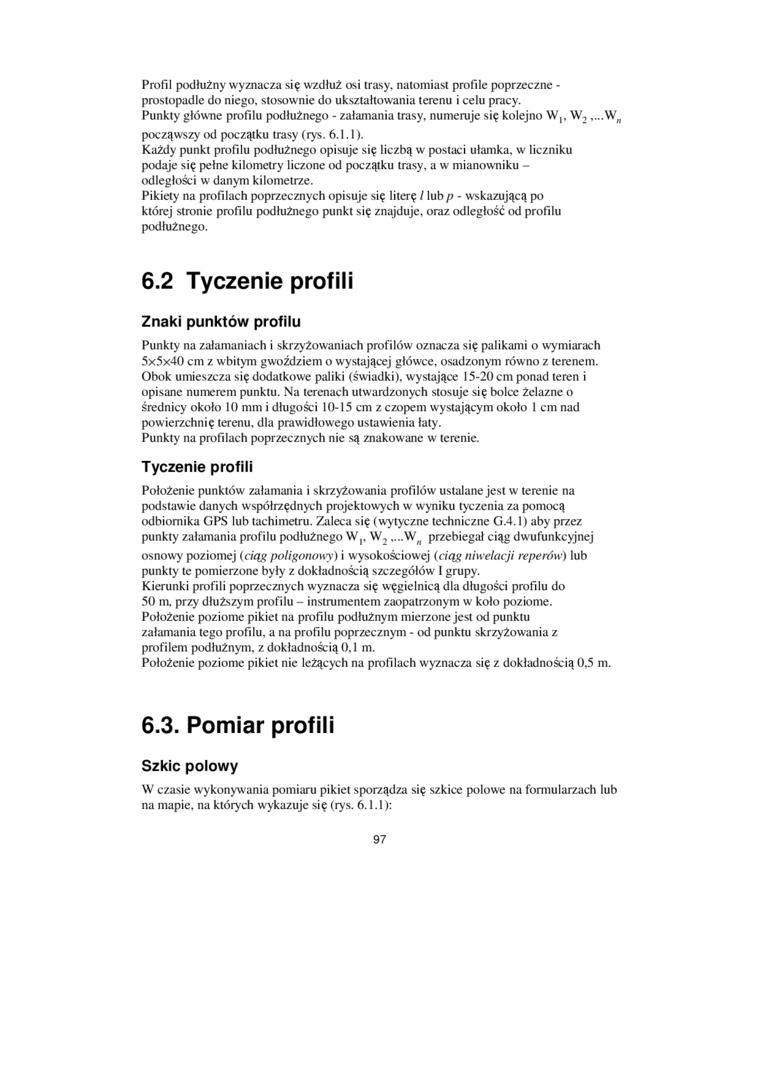

Profil podłużny wyznacza się wzdłuż osi trasy, natomiast profile poprzeczne -prostopadle do niego, stosownie do ukształtowania terenu i celu pracy.
Punkty główne profilu podłużnego - załamania trasy, numeruje się kolejno W,. W: ,...Wn począwszy od początku trasy (rys. 6.1.1).
Każdy punkt profilu podłużnego opisuje się liczbą w postaci ułamka, w liczniku podaje się pełne kilometry liczone od początku trasy, a w mianowniku -odległości w danym kilometrze.
Pikiety na profilach poprzecznych opisuje się literę / lub p - wskazującą po której stronic profilu podłużnego punkt się znajduje, oraz odległość od profilu podłużnego.
6.2 Tyczenie profili
Znaki punktów profilu
Punkty na załamaniach i skrzyżowaniach profilów oznacza się palikami o wymiarach 5x5x40 cm z wbitym gwoździem o wystającej główce, osadzonym równo z terenem. Obok umieszcza się dodatkowe paliki (świadki). wystające 15-20 cm ponad teren i opisane numerem punktu. Na terenach utwardzonych stosuje się bolce żelazne o średnicy około 10 mm i długości 10-15 cm z czopem wystającym około 1 cm nad powierzchnię terenu, dta prawidłowego ustawienia łaty.
Punkty na profilach poprzecznych nic są znakowane w terenie.
Tyczenie profili
Położenie punktów załamania i skrzyżowania profilów ustalane jest w terenie na podstawie danych współrzędnych projektowych w wyniku tyczenia za pomocą odbiornika GPS lub tachimetru. Zaleca się (wytyczne techniczne G.4.1) aby przez punkty załamania profilu podłużnego W,. W, przebiegał ciąg dwufunkcyjnej osnowy poziomej (ciąg poligonowy) i wysokościowej (ciąg niwelacji reperów) lub punkty te pomierzone były z dokładnością szczegółów' I grupy.
Kierunki profili poprzecznych wyznacza się węgielnicą dla długości profilu do 50 m. przy dłuższym profilu - instrumentem zaopatrzonym w koło poziome.
Położenie poziome pikiet na profilu podłużnym mierzone jest od punktu załamania tego profilu, a na profilu poprzecznym - od punktu skrzyżowania z profilem podłużnym, z dokładnością 0.1 m.
Położenie poziome pikiet nie leżących na profilach wyznacza się z dokładnością 0.5 m.
6.3. Pomiar profili
Szkic połowy
W czasie wykonywania pomiaru pikiet sporządza się szkice połowę na formularzach lub na mapie, na których wykazuje się (rys. 6.1.1):
97
