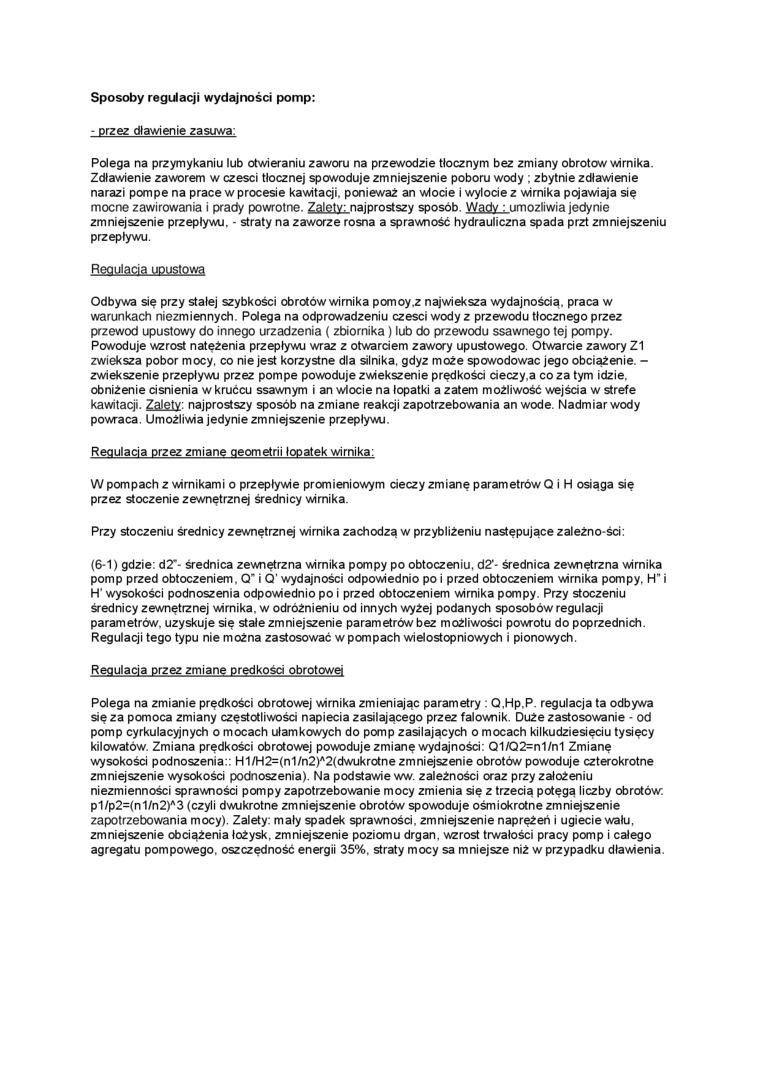

Sposoby regulacji wydajności pomp:

- przez dławienie zasuwa:

Polega na przymykaniu lub otwieraniu zaworu na przewodzie tłocznym bez zmiany obrotow wirnika. Zdławienie zaworem w części tłocznej spowoduje zmniejszenie poboru wody ; zbytnie zdławienie narazi pompę na prace w procesie kawitacji, ponieważ an wlocie i wylocie z wirnika pojawiaja się mocne zawirowania i prądy powrotne. Zalety: najprostszy sposób. Wady : umożliwia jedynie zmniejszenie przepływu. - straty na zaworze rosną a sprawność hydrauliczna spada przt zmniejszeniu przepływu.

Reoulacia upustową

Odbywa się przy stałej szybkości obrotów wirnika pomoy.z największa wydajnością, praca w warunkach niezmiennych. Polega na odprowadzeniu części wody z przewodu tłocznego przez przewód upustowy do innego urządzenia ( zbiornika) lub do przewodu ssawnego tej pompy. Powoduje wzrost natężenia przepływu wraz z otwarciem zawory upustowego. Otwarcie zawory Z1 zwiększa pobor mocy. co nie jest korzystne dla silnika, gdyż może spowodować jego obciążenie. -zwiększenie przepływu przez pompę powoduje zwiększenie prędkości deczy.a co za tym idzie, obniżenie ciśnienia w krućcu ssawnym i an wlocie na łopatki a zatem możliwość wejścia w strefe kawitacji. Zalety: najprostszy sposób na zmianę reakcji zapotrzebowania an wodę. Nadmiar wody powraca. Umożliwia jedynie zmniejszenie przepływu.

Regulacja przez zmianę geometrii łopatek wirnika:

W pompach z wirnikami o przepływie promieniowym cieczy zmianę parametrów Q i H osiąga się przez stoczenie zewnętrznej średnicy wirnika.

Przy stoczeniu średnicy zewnętrznej wirnika zachodzą w przybliżeniu następujące zaleźno-ści:

(6-1) gdzie: d2’- średnica zewnętrzna wirnika pompy po obtoczeniu. d2‘- średnica zewnętrzna wirnika pomp przed obtoczeniem. Q“ i Ó' wydajności odpowiednio po i przed obtoczeniem wirnika pompy. H" i H' wysokości podnoszenia odpowiednio po i przed obtoczeniem wirnika pompy. Przy stoczeniu średnicy zewnętrznej wirnika, w odróżnieniu od innych wyżej podanych sposobów regulacji parametrów, uzyskuje się stałe zmniejszenie parametrów bez możliwości powrotu do poprzednich. Regulacji tego typu nie można zastosować w pompach wiełostop ni owych i pionowych.

Regulacja przez zmianę prędkości obrotowej

Polega na zmianie prędkości obrotowej wirnika zmieniając parametry : Q,Hp,P. regulacja ta odbywa się za pomocą zmiany częstotliwości napięcia zasilającego przez falownik. Duże zastosowanie - od pomp cyrkulacyjnych o mocach ułamkowych do pomp zasilających o mocach kilkudziesięciu tysięcy kilowatów. Zmiana prędkości obrotowej powoduje zmianę wydajności: Q1/Q2=n1/n1 Zmianę wysokości podnoszenia:: H1/H2=(n1/n2)^A2(dwukrotne zmniejszenie obrotów powoduje czterokrotne zmniejszenie wysokości podnoszenia). Na podstawie ww. zależności oraz przy założeniu niezmienności sprawności pompy zapotrzebowanie mocy zmienia się z trzecią potęgą liczby obrotów: p1/p2=(n1/n2)^A3 (czyli dwukrotne zmniejszenie obrotów spowoduje ośmiokrotne zmniejszenie zapotrzebowania mocy). Zalety: mały spadek sprawności, zmniejszenie naprężeń i ugiecie wału. zmniejszenie obciążenia łożysk, zmniejszenie poziomu drgań, wzrost trwałości pracy pomp i całego agregatu pompowego, oszczędność energii 35%. straty mocy sa mniejsze niż w przypadku dławienia.
