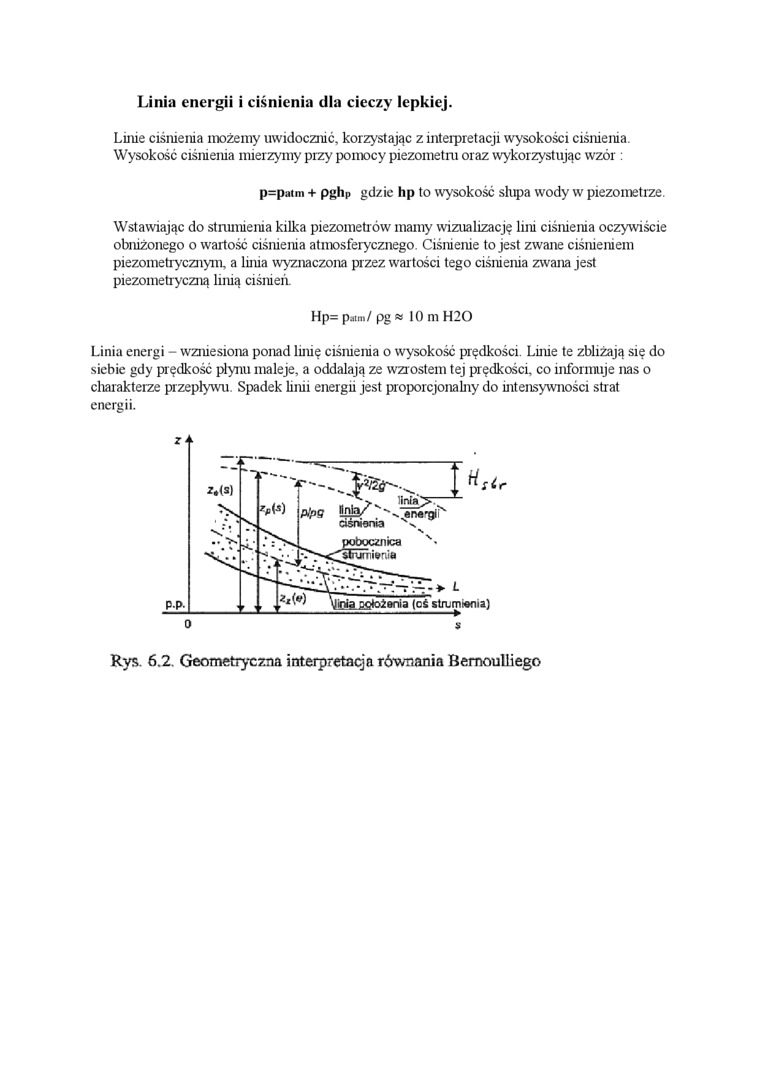

Linia energii i ciśnienia dla cieczy lepkiej.

Linie ciśnienia możemy uwidocznić, korzystając z interpretacji wysokości ciśnienia. Wysokość ciśnienia mierzymy przy pomocy piezometm oraz wykorzystując wzór :

p=putm + pgh_P gdzie hp to wysokość słupa wody w piezometrze

Wstawiając do strumienia kilka piezometiów mamy wizualizację lini ciśnienia oczywiście obniżonego o wartość ciśnienia atmosferycznego. Ciśnienie to jest zwane ciśnieniem piezometrycznym, a linia wyznaczona przez wartości tego ciśnienia zwana jest piezometryczną linią ciśnień.

Hp= paim/ pg « 10 ni H20

Linia energi - wziuesiona ponad linię ciśnienia o wysokość prędkości. Linie te zbliżają się do siebie gdy prędkość płynu maleje, a oddalają ze wzrostem tej prędkości, co informuje nas o charakterze przepływu. Spadek linii energii jest proporcjonalny do intensywności strat energii.

Rys. 6.2. Geometryczna interpretacja równania Bemoulliego
