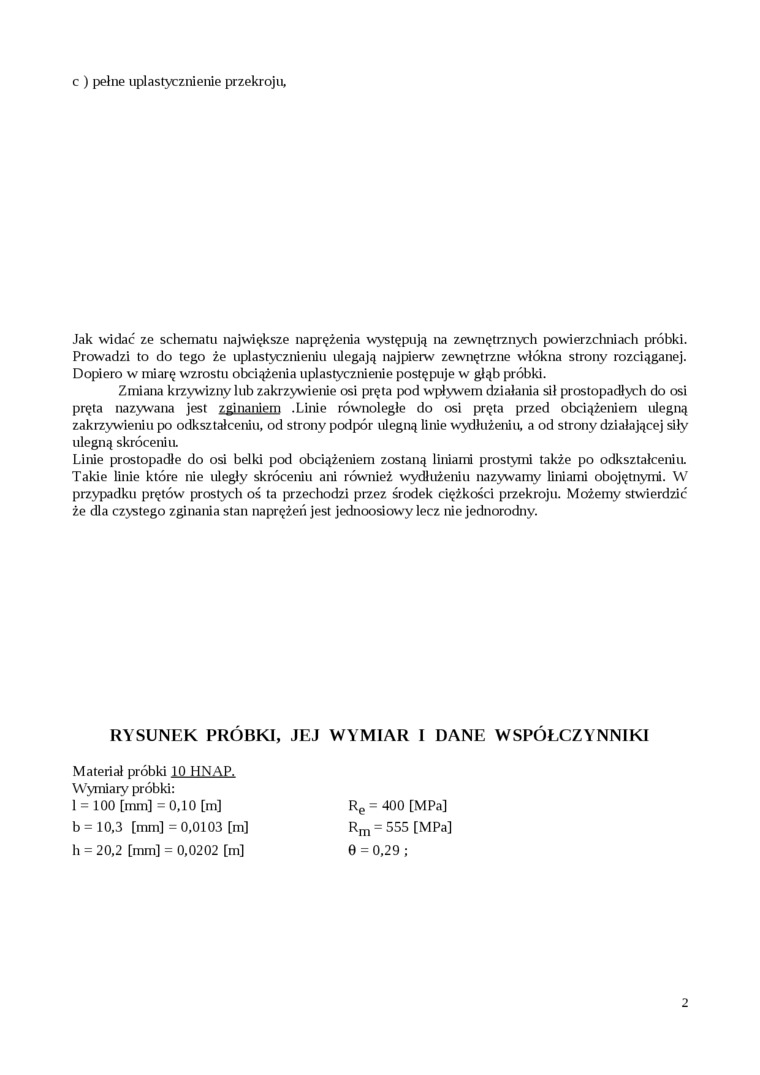

c ) pełne uplastycznienie przekroju,

Jak widać ze schematu największe naprężenia występują na zewnętrznych powierzcliniach próbki. Prowadzi to do tego że uplastycznieniu ulegają najpierw zewnętrzne włókna strony rozciąganej. Dopiero w miarę wzrostu obciążenia uplastycznienie postępuje w głąb próbki.

Zmiana krzywizny lub zakrzywienie osi pręta pod wpływem działania sił prostopadłych do osi pręta nazywana jest zginaniem .Linie równoległe do osi pręta przed obciążeniem ulegną zakrzywieniu po odkształceniu, od strony podpór ulegną linie wydłużeniu, a od strony działającej siły ulegną skrócenia

Linie prostopadłe do osi belki pod obciążeniem zostaną limami prostymi także po odkształcenia Takie linie które nie uległy skróceniu ani również wydłużeniu nazywamy liniami obojętnymi. W przypadku prętów prostych oś ta przechodzi przez środek ciężkości przekroju. Możemy stwierdzić że dla czystego zginania stan naprężeń jest jednoosiowy lecz niejednorodny.

RYSUNEK PRÓBKI, JEJ WYMIAR I DANE WSPÓŁCZYNNIKI

Materiał próbki 10 HNAP. Wymiary próbki:

R_e = 400 [MPa] R_m = 555 [MPa] 0 = 0,29 ;

1 = 100 [mm] =0,10 [m] b = 10,3 [mm] =0,0103 [m] h = 20,2 [mm] = 0,0202 [m]

2
