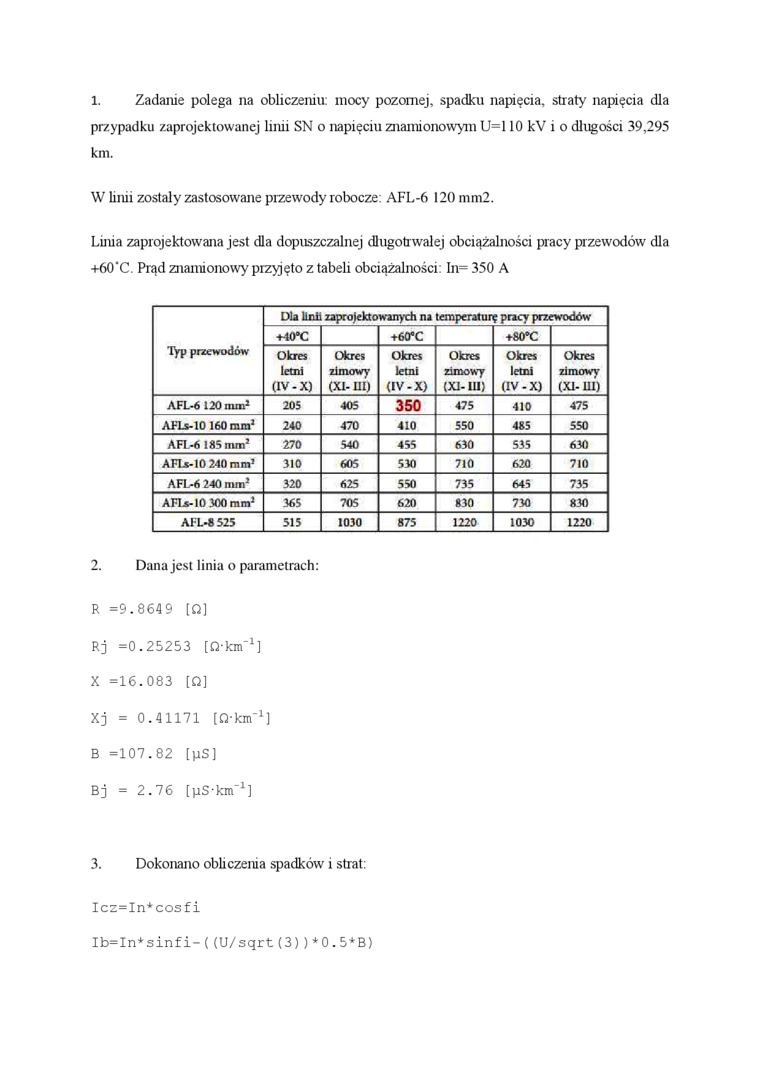

1. Zadanie polega na obliczeniu: mocy pozornej, spadku napięcia, straty napięcia dla przypadku zaprojektowanej linii SN o napięciu znamionowym U=110 kV i o długości 39,295 km.

W linii zostały zastosowane przewody robocze: AFL-6 120 mm2.

Linia zaprojektowana jest dla dopuszczalnej długotrwałej obciążalności pracy przewodów dla +60'C. Prąd znamionowy przyjęto z tabeli obciążalności: In= 350 A

TYp przewodów

Dla linii zaprojektowanych na temperaturę pracy przewodów

+iO°C

+60*C

+80°C

Okres letni (IV-X)

Okres zimowy (XI- Ul)

Okres letni (IV-X)

Okres zimowy (XI- IU)

Okres letni (IV-X)

Okres zimowy (XI- Ul)

AFL-6 120 mm2

205

405

350

475

410

475

AFLs-10 160 ram1

240

470

410

550

485

550

AFL-6 185 mm1

270

540

455

630

535

630

AFLs-10 240 mmł

310

605

530

710

620

710

AFL-6 240 mm1

320

625

550

735

645

735

AFLs-10 300 mmJ

365

705

620

830

730

830

AIL-8 525

515

1030

875

1220

1030

1220

2.    Dana jest linia o parametrach:

R =9.8649 [fil Rj =0.25253 [fi-km”1]

X =16.083 [fi]

Xj = 0.41171 [fi-knf1]

B =107.82 [pS]

Bj = 2.76 [pS-km"1] 3. Dokonano obliczenia spadków i strat:

Icz=In*cosfi

Ib=In*sinfi-((U/sqrt(3))*0.5*B)
