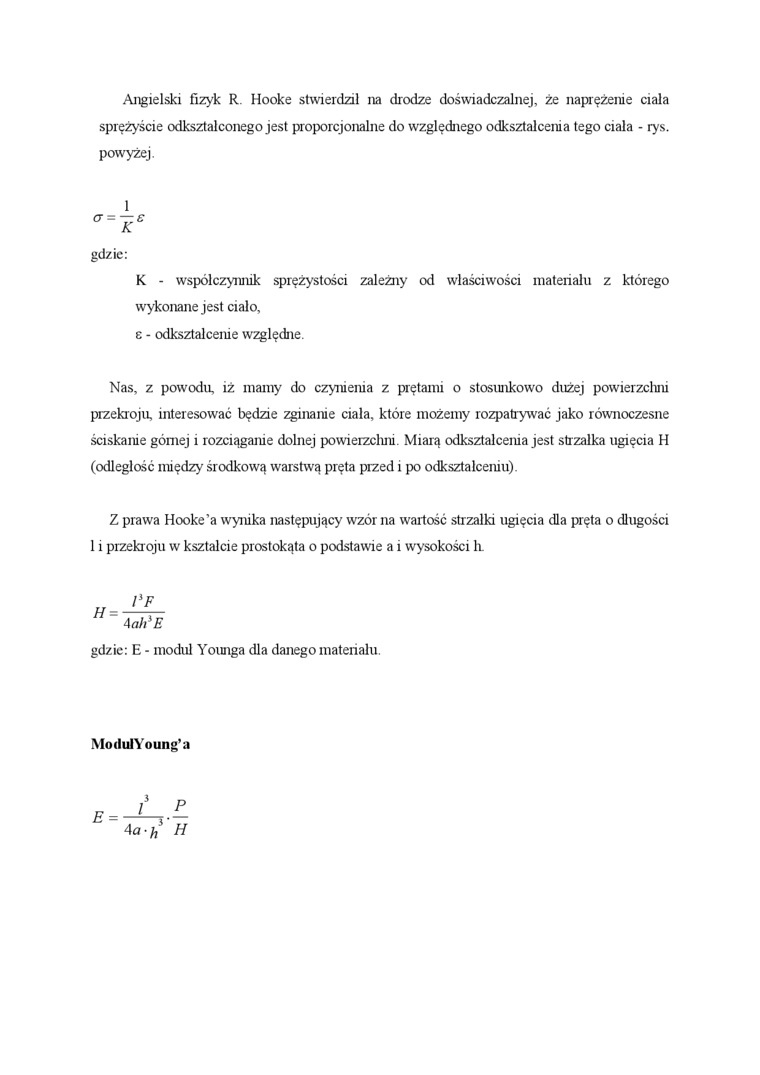

Angielski fizyk R. Hooke stwierdził na drodze doświadczalnej, że naprężenie ciała sprężyście odkształconego jest proporcjonalne do względnego odkształcenia tego ciała - rys. powyżej.
1
gdzie:
K - współczynnik sprężystości zależny od właściwości materiału z którego wykonane jest ciało,
8 - odkształcenie względne.
Nas, z powodu, iż mamy do czynienia z prętami o stosunkowo dużej powierzchni przeboju, interesować będzie zginanie ciała, które możemy rozpatrywać jako równoczesne ściskanie górnej i rozciąganie dolnej powierzclmi. Miarą odkształcenia jest strzałka ugięcia H (odległość między środkową warstwą pręta przed i po odkształceniu).
Z prawa Hooke'a wynika następujący wzór na wartość strzałb ugięcia dla pręta o długości 1 i przeboju w kształcie prostokąta o podstawie a i wysokości h.
H =
l*F 4 atfE
gdzie: E - moduł Younga dla danego materiału.
Mo<luJYoung’a
