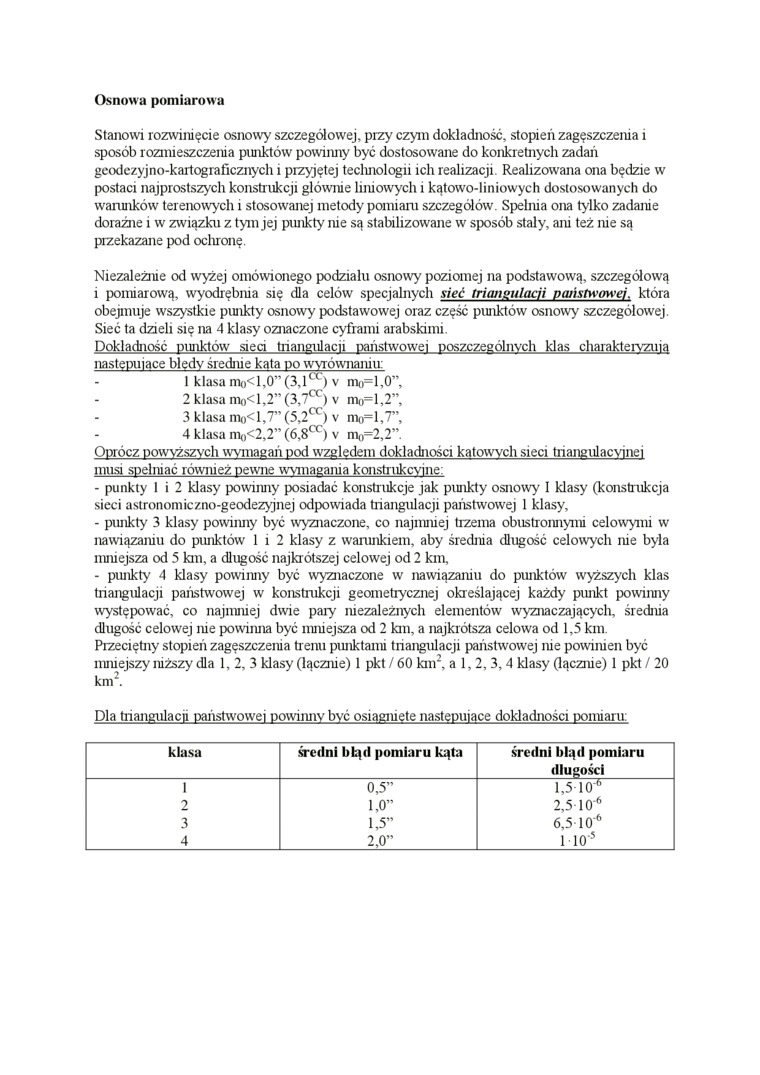

Osnowa pomiarowa

Stanowi rozwinięcie osnowy szczegółowej, przy czyni dokładność, stopień zagęszczenia i sposób rozmieszczenia punktów powinny być dostosowane do konkretnych zadań geodezyjno-kartograficznych i przyjętej technologii ich realizacji. Realizowana ona będzie w postaci najprostszych konstrukcji głównie liniowych i kątowo-liniowych dostosowanych do warunków terenowych i stosowanej metody pomiaru szczegółów. Spełnia ona tylko zadanie doraźne i w związku z tym jej punkty nie są stabilizowane w sposób stały, ani też nie są przekazane pod ochronę.

Niezależnie od wyżej omówionego podziału osnowy poziomej na podstawową, szczegółową i pomiarową, wyodrębnia się dla celów specjalnych sieć triansulacji paiistwowei. która obejmuje wszystkie punkty osnowy podstawowej oraz część punktów osnowy szczegółowej. Sieć ta dzieli się na 4 klasy oznaczone cyframi arabskimi.

Dokładność punktów sieci tnangulacń państwowej poszczególnych klas charakteryzują następujące biedy średnie kata no wyrównaniu:

1    klasa mo<l,0”(3,lcc) v mo=l,0”,

2    klasa mo<l,2” (3,7°°) v mo=l,2”,

3    klasa mo<l,7”(5,2°°) v mo=l,7”,

4    klasa m<)<2,2” (6,8°°) v mo=2,2’\

Oprócz powyższych wymagań pod względem dokładności kątowych sieci triangulacyjnej musi spełniać również pewne wymagania konstrukcyjne:

-    punkty 1 i 2 klasy powinny posiadać konstrukcje jak punkty osnowy I klasy (konstrukcja sieci astronomiczno-geodezyjnej odpowiada triangulacji państwowej 1 klasy,

-    piuikty 3 klasy powinny być wyznaczone, co najmniej trzema obustronnymi celowymi w nawiązaniu do punktów 1 i 2 klasy z warunkiem, aby średnia długość celowych nie była mniejsza od 5 km, a długość najkrótszej celowej od 2 km,

-    punkty 4 klasy powinny być wyznaczone w nawiązaniu do punktów wyższych klas triangulacji państwowej w konstrukcji geometrycznej określającej każdy punkt powinny występować, co najmniej dwie pary niezależnych elementów wyznaczających, średnia długość celowej nie powinna być niniejsza od 2 km, a najkrótsza celowa od 1,5 km. Przeciętny stopień zagęszczenia trenu punktami triangulacji państwowej nie powinien być mniejszy niższy dla 1, 2, 3 klasy (łącznie) 1 pkt / 60 km2, a 1,2, 3,4 klasy (łącznie) 1 pkt / 20 km2.

Dla triangulacji państwowej powiimy być osiągnięte następujące dokładności pomiaru:

klasa

średni błąd pomiaru kąta

średni błąd pomiaru długości

1

0,5”

1,5 10 G

2

1,0”

2,5-106

3

1,5”

6,5 10 6

4

2,0”

MO'5
