Zadanie

z zakresu tematycznego osiowego rozciągania-ściskania. przypadki statycznie niewyznaczalne

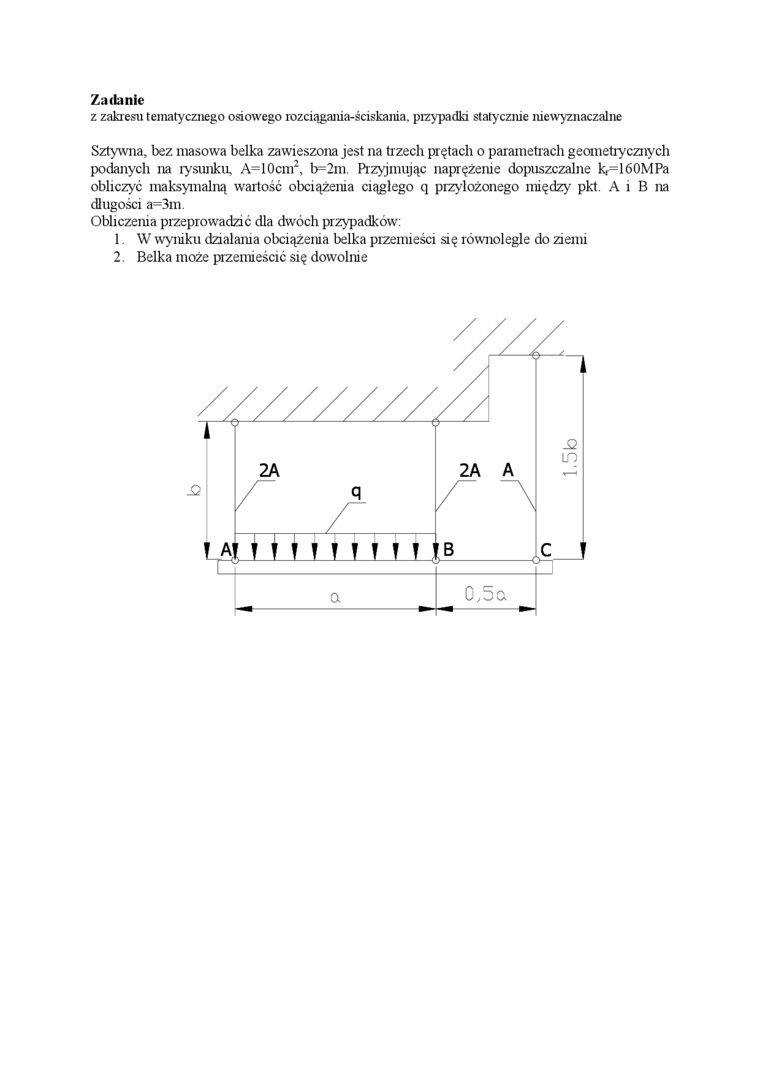

Sztywna, bez masowa belka zawieszona jest na trzech prętach o parametrach geometrycznych podanych na rysunku, A=10cm², b=2m. Przyjmując naprężenie dopuszczalne k,=160MPa obliczyć maksymalną wartość obciążenia ciągłego q przyłożonego między pkt. A i B na długości a=3m.

Obliczenia przeprowadzić dla dwóch przypadków:

1.    W wyniku działania obciążenia belka przemieści się równolegle do ziemi

2,    Belka może przemieścić się dowolnie
